Desain STANDAR menara & KODE

Desain menara harus sesuai dengan British Standard (BS) 5950. Ini meliputi berikut:

Mandiri Komunikasi Menara Yayasan

1. penguatan pondasi harus mematuhi Standar Inggris (BS) 4449. Nilai minimum dari beton harus C30 sesuai British Standard (BS) 8110.
2. baik memberikan “tanah investigasi laporan” atau mendefinisikan karakteristik tanah dengan menentukan “tanah daya dukung”.

Kontraktor wajib memberikan desain pondasi untuk disetujui berdasarkan informasi yang diberikan. Pondasi harus dirancang khusus untuk setiap lokasi & desain situs yayasan tertentu disampaikan kepada persetujuan sebelum dimulainya pekerjaan sipil di situs.

1. Desain dan konstruksi fondasi untuk ketinggian yang berbeda dari menara harus untuk semua jenis kondisi tanah atau batuan. Yayasan ini akan dirancang sesuai rekomendasi dari Omantel atau laporan penyelidikan tanah dan kode ACI yang relevan. Tidak ada jumlah tambahan akan dihibur selama penggalian di batu, kerikil disemen, dll.
2. Kontraktor bertanggung jawab untuk stabilitas struktural yang disediakan Self-pendukung Komunikasi Towers di semua aspek dan persetujuan tidak melepaskan kontraktor dari tanggung jawab untuk setiap disayangkan kejadian yang merugikan kontingen di masa depan.
3. Untuk memastikan curing cepat dari beton pondasi, kontraktor berkewajiban untuk memanfaatkan senyawa curing yang tepat. Kontraktor harus meminta persetujuan untuk senyawa curing yang akan dimanfaatkan.
4. Epoxy dilapisi baja tulangan harus dimanfaatkan untuk situs dalam 2km rentang dari laut.
5. Semua tes yang diperlukan termasuk uji silinder, uji integritas tumpukan, uji inti beton (dalam kasus hasil tes tidak memuaskan silinder) dll. harus dilakukan untuk semua tumpukan / yayasan.
6. Non-shrink cementatious nat “CONBEXTRA GP” atau setara untuk ditempatkan di bawah pelat dasar dari kaki Komunikasi Towers. (50mm ketebalan minimal).
7. Permukaan beton di bawah permukaan tanah harus dilindungi oleh dua lapis disetujui lapisan bituminous ‘NITACOAT ET550’ atau setara. Di atas permukaan tanah, permukaan beton harus dilindungi oleh retak menampung elastomearic lapisan pelindung mantel “DECKGUARD E2000” atau setara.
8. Semua pekerjaan pondasi termasuk penggalian dan penimbunan harus dilakukan sesuai standar ASTM relevan. Tulangan baja harus sesuai dengan Standar Inggris yang relevan.

Kualitas baja & baja Elements

1. Semua bagian sudut struktural, piring dan bagian lainnya harus sesuai dengan Standar British relevan.
2. Bagian yang digunakan dalam fabrikasi anggota harus dipotong dari sepotong materi (potongan tidak dilas).
3. Nilai dari baja untuk mematuhi BS EN 10025 Kelas 275 JR / 355 JR atau setara ASTM
4. Bahan yang digunakan dalam produksi pekerjaan baja harus disediakan bebas dari lecet, skala pabrik, laminasi dan cacat lainnya.
5. Hasil minimum dan kekuatan tarik baja yang akan digunakan untuk pembuatan pekerjaan baja akan sesuai dengan perhitungan desain.
6. Menara kaki menjadi baja kelas tinggi dan produsen harus mengidentifikasi secara jelas nilai dari baja secara tertulis kepada Majikan.
7. Lubang-lubang yang diperlukan yang diperlukan untuk sambungan tanah di kaki menara dekat dengan pelat dasar harus dirancang & dibor sebelum menggembleng.
8. penggunaan Anggota diperbolehkan adalah maksimum 85% di comp & Ketegangan
9. kondisi iklim harus dipertimbangkan saat merancang Menara Telekomunikasi Self-mendukung .

Derajat suhuC, iklim Kelembaban tinggi , Terkena badai pasir

menara Heights

Ketinggian menara dukungan diri Lapangan harus dalam kenaikan dari 5 meter(mis. 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65,70, 80 & 90m.

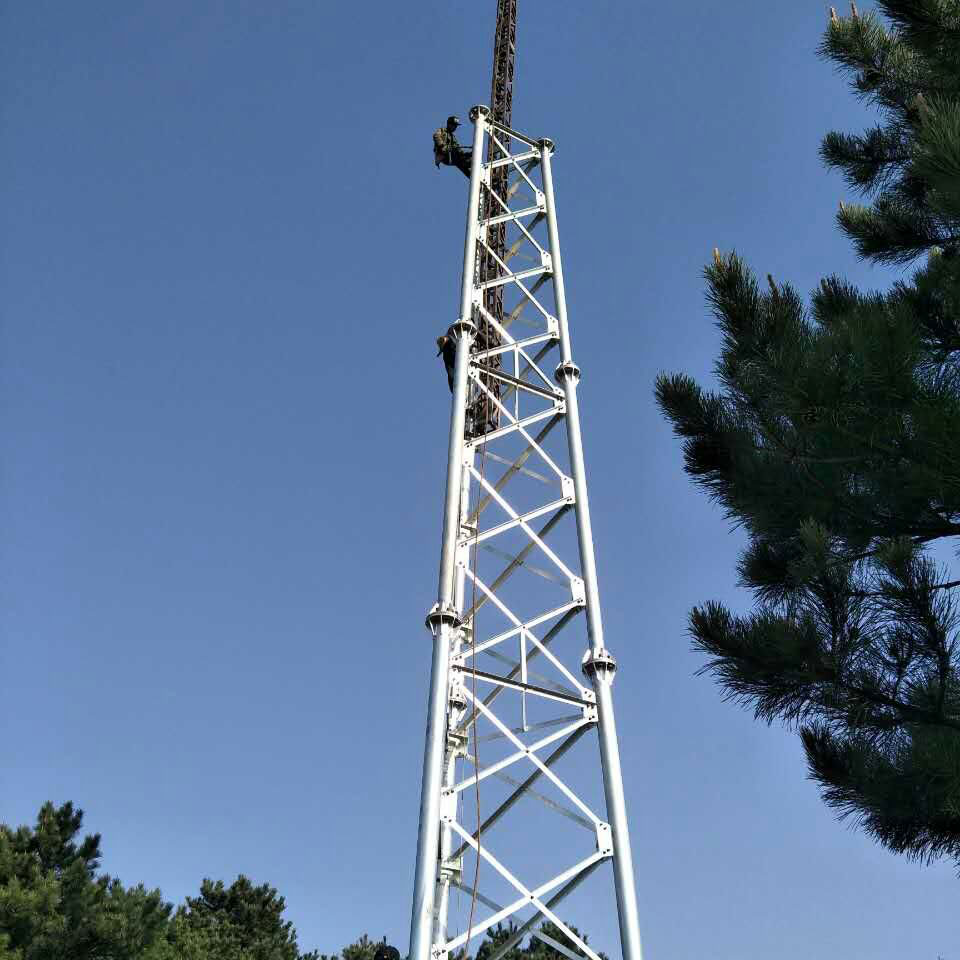

Ketinggian menara dukungan diri Segitiga harus dalam kenaikan dari 5 meter(mis. 10, 15, 20, 25, 30, 35, 40, 45, 50, 55 & 60m

Jika kondisi situs tertentu menuntut penyimpangan dari kenaikan ketinggian di atas, justifikasi teknis rinci harus ditentukan.

Menara harus dirancang untuk setidaknya untuk waktu hidup 30 tahun.

Definisi Kecepatan Angin

Karena kekuatan angin pada struktur tergantung pada kuadrat dari kecepatan angin, spesifikasi kecepatan angin sangat penting dalam menentukan berat, kekakuan, dan biaya tiang atau menara. Setiap upaya harus dilakukan untuk menentukan kecepatan angin maksimum yang realistis untuk lokasi didasarkan pada 3 Nilai embusan kedua.

Ada dua kecepatan angin yang penting untuk desain: kecepatan angin maksimum di mana memutar dan bergoyang harus dipelihara dalam batas-batas tertentu (kecepatan angin operasional); dan kecepatan kelangsungan hidup angin di mana twist dan bergoyang spesifikasi akan sementara melebihi selama hembusan ekstrim tetapi struktur akan kembali normal setelah. Ini sesuai dengan 10 dan 50 maksimal tahun, masing-masing. Pada kasus ini, menara harus mampu mempertahankan kecepatan angin kelangsungan hidup 55.56 m / detik atau 200 km / jam di 3 berembus kedua dan kecepatan angin operasional harus 44.44 m / detik atau 160 km / jam.

Tekanan angin (beban)

Beban angin pada Self-pendukung Komunikasi Towers atau tiang adalah efek gabungan dari tekanan angin pada komponen struktural dan pada antena yang mendukung. produsen antena biasanya akan menunjukkan beban angin untuk produk mereka pada kecepatan angin yang ditunjukkan. Sebuah grid memiliki sekitar 65 untuk 70% daerah yang kurang terkena daripada hidangan yang solid dari diameter yang sama sementara sebuah Radom dipasang untuk hidangan yang solid meningkatkan aliran angin yang dinamis dan karenanya mengurangi tekanan angin.

Kontraktor bertanggung jawab untuk menggabungkan total beban dan untuk setiap perhitungan kembali dari beban antena pada kecepatan angin ditentukan sesuai dengan kriteria antena pemuatan untuk struktur. tekanan angin pada anggota struktural, tangga, antena tunggangan, dll. dihitung sesuai dengan British Standard (BS) 8100 di daerah terbuka tanpa halangan.

Pertimbangkan kategori Topografi 2 dengan minimum 10 ketinggian puncak mt.

Mengekspos kategori D sesuai ANSI / TIA / pameran / RS -222-G

beban terfaktor harus dipertimbangkan pada kecepatan angin kelangsungan hidup untuk Desain cek

Memutar & Bergoyang

Semua struktur bergerak di angin sampai batas tertentu. Directivity antena akan menentukan twist yang diijinkan dan bergoyang. Dengan tidak adanya persyaratan khusus itu adalah normal untuk membatasi nilai-nilai ini ke ±0.5 derajat yang harus memberikan kinerja yang memadai dari kebanyakan sistem radio dalam kondisi angin ekstrim.

Memutar dari tiang-tiang guyed dapat dikurangi dengan menggunakan spreader bar atau perangkat anti-torsi antara struktur tiang dan ujung atas kabel pria.
