Disegno della Torre NORME & CODICI

Progettazione delle torri devono essere conformi agli standard britannici (BS) 5950. Questi riguardano i seguenti:

Autoportante Communication Foundation Torre

1. Rinforzo Fondazione deve essere conforme agli standard britannici (BS) 4449. Il voto minimo del calcestruzzo deve essere C30 secondo British Standard (BS) 8110.
2. a uno fornire “relazione di indagine suolo” o definire le caratteristiche del suolo specificando la “capacità portante del terreno”.

L'appaltatore è obbligato a fornire il progetto della fondazione per l'approvazione sulla base delle informazioni fornite. La fondazione deve essere progettata specificamente per ogni sito & il design del sito specifica fondazione deve essere presentata per l'approvazione prima dell'inizio delle opere civili presso i siti.

1. Progettazione e realizzazione di basi per la differente altezza delle torri sono per qualsiasi tipo di condizioni del suolo o della roccia. La fondazione per essere progettato secondo le raccomandazioni di Omantel o relazione d'indagine del suolo e relativo codice di ACI. Nessun importo aggiuntivo saranno intrattenuti per lo scavo nella roccia, ghiaia cementata, eccetera.
2. Il contraente è il solo responsabile per la stabilità strutturale della dotazione autoportante comunicazione Torri in tutti gli aspetti e l'approvazione non rilasciare il contraente dalla responsabilità per qualsiasi evento avverso contingente sfortunato in futuro.
3. Per garantire la rapida maturazione del calcestruzzo di fondazione, il contraente è obbligato a utilizzare composti indurimento corretto. Il contraente dovrà chiedere l'approvazione per i composti di polimerizzazione che stanno per essere utilizzati.
4. rinforzo in acciaio verniciato epossidico deve essere utilizzato per i siti all'interno 2 km gamma dal mare.
5. Tutti i test richiesti, compresa test del cilindro, test di integrità mucchio, Test nucleo di calcestruzzo (in caso di risultati insoddisfacenti cilindri) eccetera. devono essere effettuate per tutti i pali / fondazioni.
6. Non-shrink malta cementatious “CONBEXTRA GP” o equivalente da posizionare sotto le piastre di base delle gambe torri di comunicazione. (50 millimetri Spessore minimo).
7. La superficie del calcestruzzo sotto il livello del suolo è protetto da due strati di rivestimento bituminoso approvato ‘NITACOAT ET550’ o equivalente. Sopra il livello del suolo, la superficie del calcestruzzo è protetto dalla fessura accogliere rivestimento protettivo elastomearic topcoat “DECKGUARD E2000” o equivalente.
8. Tutti i lavori di fondazione tra cui scavo e riempimento deve essere effettuata come da relativo standard ASTM. L'acciaio di rinforzo dovrebbe essere secondo le pertinenti British Standards.

Grade acciaio & elementi in acciaio

1. Tutte le sezioni angolari strutturali, piatti e altre sezioni devono essere conformi alle pertinenti norme inglesi.
2. Sezioni utilizzate nella fabbricazione di parti sono tagliate da solo pezzo di materiale (pezzi non saldati).
3. Gradi di acciaio per conformarsi alla BS EN 10025 Grado 275 JR / 355 JR ASTM o equivalente
4. I materiali utilizzati nella produzione di lavori di acciaio devono essere forniti gratuitamente da vesciche, scaglie di laminazione, lamierini e altri difetti.
5. La resa minima e la resistenza alla trazione di acciaio da utilizzare per la produzione di lavori di acciaio sarà in conformità con i calcoli di progetto.
6. gambe torre per essere in acciaio di alta qualità e fabbricante deve identificare chiaramente i gradi di acciaio per iscritto al datore di lavoro.
7. I fori necessari necessari per il collegamento a massa delle gambe torre vicino alle piastre di base devono essere progettati & perforato prima della zincatura.
8. Gli utilizzo consentito è massimo 85% in comp & Tensione
9. le condizioni climatiche devono essere considerati, mentre la progettazione dei autoportanti torri di telecomunicazione .

Grado di temperatura C, clima ad alta umidità , Esposto alla tempesta di sabbia

Torre Heights

Heights di torri di supporto self quadrati devono essere in un incremento di 5 metri(vale a dire. 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65,70, 80 & 90m.

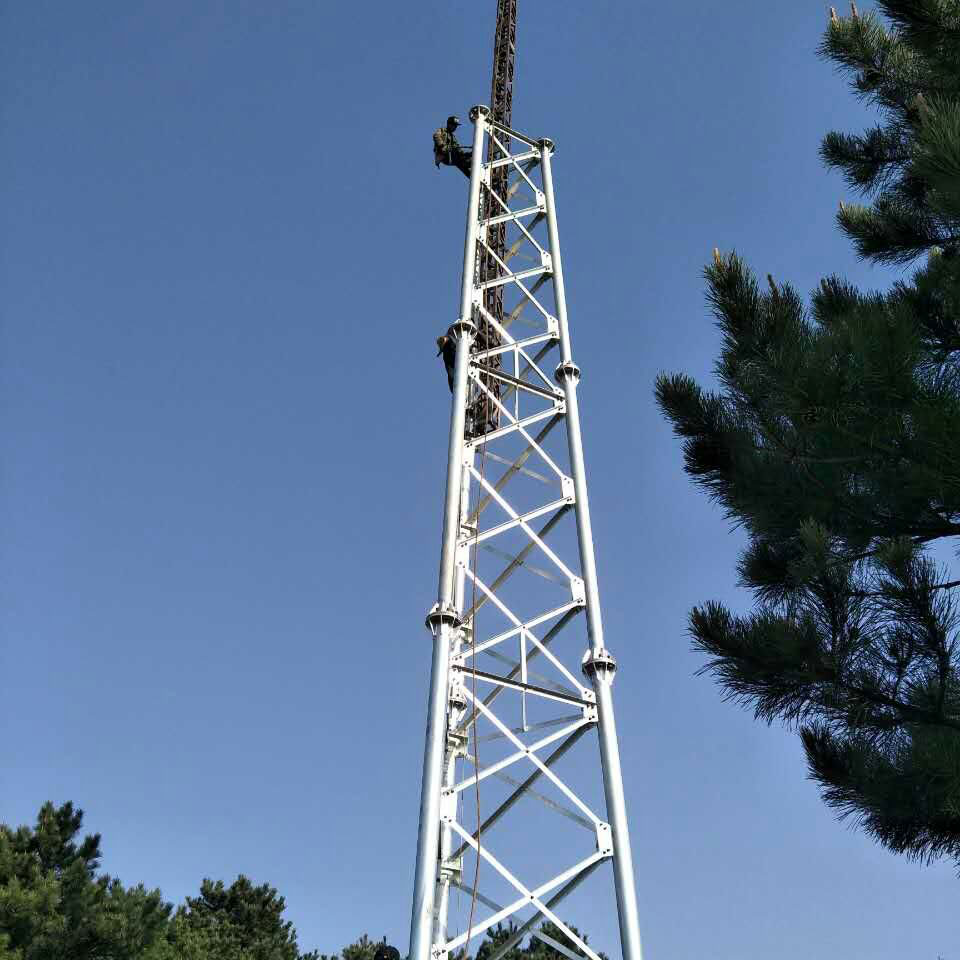

Heights di torri di supporto self triangolari devono essere in un incremento di 5 metri(vale a dire. 10, 15, 20, 25, 30, 35, 40, 45, 50, 55 & 60m

Se condizioni specifiche richiedono deviazione dalla incremento dell'altezza summenzionata, giustificazione tecnica dettagliata deve essere specificato.

Le torri devono essere progettati per almeno per un tempo di vita di 30 anni.

Definizione di velocità del vento

Poiché la forza del vento su una struttura dipende dal quadrato della velocità del vento, la specificazione della velocità del vento è critico nel determinare il peso, rigidità, e il costo di un albero o torre. Ogni sforzo dovrebbe essere fatto per specificare la velocità massima del vento realistico per la posizione sulla base di una 3 secondo valore folata.

Ci sono due velocità del vento che sono importanti per la progettazione: la velocità massima del vento in cui torsione e oscillazione deve essere mantenuta entro i limiti specificati (velocità del vento operativa); e la velocità del vento sopravvivenza in cui la specifica torsione e oscillazione sono temporaneamente superato durante raffiche estreme ma la struttura deve tornare alla normalità dopo. Questi corrispondono agli 10 e 50 massimi anno, rispettivamente. In questo caso, le torri devono essere in grado di sostenere la sopravvivenza velocità del vento di 55.56 m / sec, 200 km / h a 3 secondo raffiche e la velocità del vento operativo è 44.44 m / sec, 160 km / h.

Pressione vento (carichi)

Il carico di vento sulla autoportanti torri di comunicazione o mast è l'effetto combinato della pressione del vento sulle sue componenti strutturali e sulle antenne che da esso. costruttori di antenne normalmente indica il carico del vento per i loro prodotti ad una velocità del vento indicata. Una griglia ha approssimativamente 65 a 70% zona meno esposta di un solido piatto dello stesso diametro, mentre un Radom montato un piatto solido migliora il flusso dinamica del vento e quindi riduce la pressione del vento.

Il contraente è responsabile per combinare il carico totale e per qualsiasi ricalcolo del carico dell'antenna alla velocità del vento specificata secondo i criteri antenna di carico per la struttura. pressione del vento sugli elementi strutturali, scale, monta antenne, eccetera. è calcolato in accordo con British Standard (BS) 8100 su aree aperte senza ostacoli.

Considerare categoria Topografia 2 con un minimo 10 mt di altezza di cresta.

Esporre categoria D come da ANSI / TIA / fiere / RS -222-G

carico factoring deve essere considerato alla sopravvivenza della velocità del vento per il check-design

twist & ondeggiare

Tutte le strutture si muovono nel vento in una certa misura. La direttività delle antenne determina la torsione ammissibile e ondeggiare. In assenza di specifiche esigenze è normale limitare questi valori ±0.5 gradi che dovrebbe dare adeguata prestazioni della maggior parte dei sistemi radio in condizioni di vento estreme.

Torsione degli alberi strallati può essere ridotto utilizzando barre di sollevamento o dispositivi anti-coppia tra la struttura di montante e l'estremità superiore dei tiranti.
