Uma linha eléctrica aérea é uma estrutura utilizada na transmissão de energia eléctrica e de distribuição para transmitir energia eléctrica ao longo de grandes distâncias. É constituída por um ou mais condutores (comumente múltiplos de três) suspenso por torres ou postes. Uma vez que a maior parte do isolamento é fornecido por ar, linhas aéreas de energia são geralmente o método de menor custo de transmissão de potência para grandes quantidades de energia eléctrica.

estruturas de transmissão são o componente mais visível de linhas de transmissão. estruturas de transmissão vêm em muitos projetos diferentes, mas dois tipos mais comuns são:

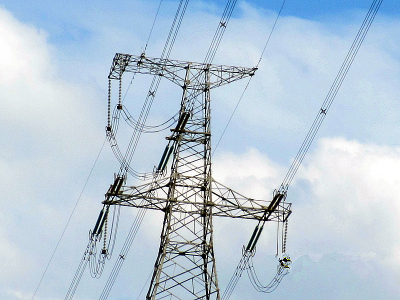

Malha torres de aço (LST) consistem em uma estrutura de aço de
componentes estruturais individuais que são aparafusadas ou soldadas em conjunto.
Tubulares postes de aço (TSP) são pólos de aço ocos fabricados tanto
como uma peça única ou como várias peças encaixadas.
condutores (“fios”) são constituídas por materiais que facilmente conduzem corrente elétrica. Condutores utilizados em linhas de transmissão são geralmente de alumínio colocada sobre um núcleo de aço de reforço. condutores de linha de transmissão não estão isolados; isolamento é proporcionado pelo ar.

Os condutores estão ligados a isoladores através torres que suportam os condutores na torre. Eles devem suportar tensão de operação normal e surge devido à mudança e relâmpagos. Isoladores têm sido comumente compreendido de porcelana ou vidro temperado, que precisam de limpeza de rotina para eliminar a poeira build-up que pode levar a flashover isolante e ruído. Isoladores mais recentes são compostos de polímero ou de silício, que são leves e resistente a quebra. Há dois comum

tipos de isoladores:
 pós-type Horizontal, que suporta o condutor ao lado da estrutura.
 tipo de suspensão, que suspende o condutor a seguir a estrutura (veja foto abaixo).
Um circuito é constituído por três fases (para corrente alternada). Torres podem transportar um ou mais circuitos, dependendo do projeto (v.g., um único circuito vs. torres de duplo circuito). Para tensões até 200 kV, uma fase é tipicamente de um único condutor
(3 fios total por circuito). Para tensões mais 200 kV, condutores empacotados são muitas vezes utilizados para aumentar a capacidade de transporte de corrente da linha e reduzir a perda de potência. condutores empacotados consistem de dois ou mais cabos condutores ligados por espaçadores não-condutoras. 220-kV e 500 kV linhas muitas vezes têm dois condutores por fase (6 fios total por circuito).

Construção

linha aérea de corrente em Gloucestershire, Inglaterra.

Um homem que trabalha em linhas de alta tensão em Nauru (2007)
Torres de suporte das linhas são feitas de madeira (como crescidos ou estratificados), aço ou alumínio (quer estruturas de rede ou postes tubulares), concreto, e, ocasionalmente, plásticos reforçados. Os fios condutores nus na linha são geralmente feitos de alumínio (simples ou reforçados com aço, ou materiais compostos tais como fibra de carbono e de vidro), embora alguns fios de cobre são usados ​​em ligações de distribuição de média tensão e baixa tensão às instalações do cliente. Um importante objectivo do desenho de linha eléctrica aérea é a de manter uma folga adequada entre os condutores energizados e o chão de modo a evitar o contacto com a linha perigoso, e para proporcionar um apoio contínuo para os condutores, resistência a tempestades, cargas de gelo, sismos e outras linhas aéreas potencial dano causes.Today são rotineiramente operado com tensões superiores 765,000 volts entre os condutores, com tensões ainda maiores possíveis em alguns casos.

UMA A linha de transmissão de circuito simples transporta condutores para apenas um circuito. Para um sistema trifásico, isto implica que cada torre suporta três condutores.

UMA A linha de transmissão de duplo circuito tem dois circuitos. Para sistemas trifásicos, cada torre suporta e isola seis condutores. linhas de energia CA monofásicos como usado para a corrente de tracção tem quatro condutores para dois circuitos. Normalmente, ambos os circuitos operam na mesma tensão.
