การสื่อสารไมโครเวฟคืออะไร ?

ภาษาเป็นสะพานเชื่อมการสื่อสารของมนุษย์, และการสื่อสารเป็นวิธีที่จะทำให้สะพานยาวเพียบ!

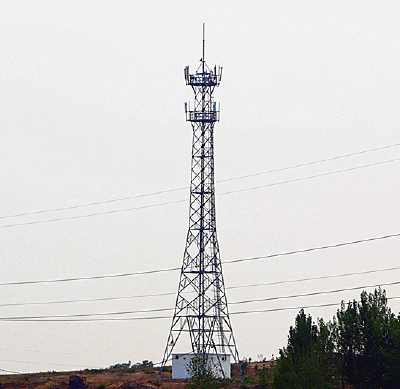

บางครั้งเมื่อเราอยู่บนท้องถนน, เรามักจะพบบางเสาเสาอากาศสูง. เสาอากาศข้างต้นเป็นเหมือนใบไม้บนต้นไม้, ชี้ไปในทุกทิศทาง. มีอะไรอีก, จะมีหม้อขนาดใหญ่มากอยู่ด้านบนของอาคาร. “หรือ “ขัน” อย่างไรก็ตาม, Xiangshui ไม่ชอบเสาอากาศเหมือนหม้อตั้งแต่เขายังเป็นเด็ก. มันควรจะน่าเกลียดเกินไปสำหรับเขา. มันทำให้ฉันคิดว่ามันไม่ได้ต้องการที่จะเขียนบทความ.


วันนี้เรามีการพูดคุยเกี่ยวกับวิธีการสื่อสารที่ขาดไม่ได้ในด้านการสื่อสาร ————–การสื่อสารไมโครเวฟ

การพูดของไมโครเวฟ, สิ่งแรกที่คนคิดว่าเป็นเตาอบไมโครเวฟ. ถูกตัอง, มันเป็นสิ่งนี้. มันเป็นสิ่งเดียวกันกับการสื่อสารไมโครเวฟ, มันคือทั้งหมดที่ใช้ไมโครเวฟ (ไมโครเวฟเป็นขมในเวลานี้). ตั้งแต่เราได้พูดคุยเกี่ยวกับเตาอบไมโครเวฟ, ให้มาพูดคุยเกี่ยวกับขั้นตอนการประดิษฐ์. อย่างไรก็ตาม, เราไม่ได้ใช้มัน.

เตาอบไมโครเวฟ, เกิดในวันหนึ่ง 1947, ถูกสร้างขึ้นในประเทศสหรัฐอเมริกา Raytheon (หรือ Raytheon) บริษัท, ชื่อยังเป็นสิ่งที่ดีมาก, เรียกว่าเตาเรดาร์, เพราะผลกระทบที่เกิดความร้อนของเตาไมโครเวฟถูกค้นพบครั้งแรกโดยเรดาร์วิศวกรกองทัพอากาศสหรัฐชื่อสเปนเซอร์. ของ. ในตอนแรก, มันถูกใช้เฉพาะในอุตสาหกรรมและการพาณิชย์, และไม่ได้เข้าสู่ชีวิตของประชาชน. มันเป็นที่รู้จักว่าจนถึง 1955, เตาอบไมโครเวฟในประเทศเป็นครั้งแรกที่เกิดในยุโรปตะวันตก. ตั้งแต่นั้นมา, ผ่านการเปลี่ยนแปลงอย่างต่อเนื่อง, ประสิทธิภาพการทำงานของเตาอบไมโครเวฟที่ได้รับการปรับปรุงอย่างต่อเนื่อง, และในที่สุดมันได้กลายเป็นอาวุธเพื่อให้ความร้อนอย่างรวดเร็วและการละลายอย่างรวดเร็วในชีวิตของผู้คน.

บางคนต้องบอกว่า, เตาอบไมโครเวฟและการสื่อสารไมโครเวฟไม่ได้อยู่ในช่อง, พูดในสิ่งที่มันไม่. ผมขอพูดคำไม่กี่เพิ่มเติม. ไมโครเวฟที่ใช้ในเตาอบไมโครเวฟใช้แมกภายในของการแปลงพลังงานไฟฟ้าเป็นไมโครเวฟ, และแทรกซึมอาหารที่ความถี่ของ 2450 เมกะเฮิรตซ์. 2450เมกะเฮิรตซ์, ความถี่สูงมาก, ใช่, นี้เป็นพื้นฐานของการสื่อสารไมโครเวฟ, ความถี่สูง.


การสื่อสารไมโครเวฟ (การสื่อสารไมโครเวฟ) , การใช้งานของคลื่นแม่เหล็กไฟฟ้าที่มีความยาวคลื่นระหว่าง 0.1mm 1 เมตร – การสื่อสารไมโครเวฟ. ช่วงความยาวคลื่นสอดคล้องกับช่วงความถี่ของ 300 MHz ถึง 300 GHz. แตกต่างจากวิธีการสื่อสารที่ทันสมัยเช่นคู่สายและสายแสง, การสื่อสารไมโครเวฟเป็นวิธีของการแลกเปลี่ยนข้อมูลดำเนินการโดยไมโครเวฟเป็นสื่อกลางในการสื่อสาร. การสื่อสารไมโครเวฟสามารถจะจัดตั้งขึ้นตราบใดที่มีอุปสรรคระหว่างสองจุดไม่มี. ดังนั้นทำไมคือการสื่อสารไมโครเวฟเพื่อเรียกร้องที่มีต่อสิ่งแวดล้อม? ปรากฏการณ์ที่ถูกกล่าวถึงในหนังสือฟิสิกส์ของโรงเรียนมัธยม, เรียกว่าปรากฏการณ์การเลี้ยวเบน. มันก็บอกว่าคลื่นไมโครเวฟเป็นเพียง 1 เมตรที่มากที่สุด, ดังนั้นจึงเป็นไปได้มากว่าอุปสรรคจะลดลงหรือแม้กระทั่งหายไปเมื่อพบอุปสรรค. อย่างไรก็ตาม, การสื่อสารไมโครเวฟไม่ได้โดยไม่มีข้อได้เปรียบ. การสื่อสารไมโครเวฟมีข้อได้เปรียบของความจุข้อมูลที่มีขนาดใหญ่, คุณภาพข้อมูลที่ดีและระยะการส่งยาว, จึงถูกนำมาใช้กันอย่างแพร่หลายโดยการสื่อสารฉุกเฉินแห่งชาติ. การจับคู่ของกางเกง, ใน 1976 Tangshan แผ่นดินไหว, หกคู่สาย coaxial ระหว่างกรุงปักกิ่งและฉงชิ่งถูกทำลาย. เฉพาะอุปกรณ์สื่อสารไมโครเวฟทหารท้องถิ่นสามารถสื่อสารกับโลกภายนอก, ซึ่งมีข้อมูลที่เชื่อถือได้สำหรับการช่วยเหลือหลังเกิดภัยพิบัติ. . ใน 98 การควบคุมน้ำท่วมในตอนท้ายของศตวรรษที่ผ่านมา, การสื่อสารไมโครเวฟยังมีบทบาทอย่างมากในการสรุปภัยพิบัติ.

ไมโครเวฟสามารถแบ่งออกเป็นหลายประเภทตามความยาวคลื่นที่แตกต่างกัน. แบ่งออกเป็นความยาวคลื่นของคลื่นเดซิเมตร, คลื่นเซนติเมตร, คลื่นมิลลิเมตร, คลื่น submillimeter, คลื่นความถี่ที่สอดคล้องกันเป็น UHF, UHF, EHF, บ่ายคล้อย EHF), คลื่นความถี่ที่สอดคล้องกันเป็น 0.3-3 GHz, 3-30 GHz, 30-300 GHz, 300 GHz-3 ขอบคุณ, ตามลำดับ. บางส่วนของคลื่นความถี่ในไมโครเวฟมักจะแทนด้วยตัวอักษร, และร่างต่อไปนี้เป็นสัญลักษณ์ที่ใช้กันทั่วไป.

ในหมู่พวกเขา, L-วงดนตรีส่วนใหญ่จะใช้สำหรับการสื่อสารเคลื่อนที่, และวง S-Ku เหมาะสำหรับการสื่อสารกับแผ่นดินเป็นพื้นผิวของสถานีฐาน, และ C-band เป็นที่นิยมใช้มากที่สุด. สำหรับ K และ Ka วงดนตรี, ส่วนใหญ่จะใช้สำหรับการสื่อสารทางไกลระหว่างสถานีอวกาศและพื้นผิวโลก.

ตั้งแต่การสื่อสารไมโครเวฟเป็นทหารสื่อสารสายตา, มันเป็นสิ่งจำเป็นที่จะตั้งสถานีไมโครเวฟถ่ายทอดทุกอย่างเกี่ยวกับ 50Km, เช่นเดียวกับโครงการการถ่ายทอดในที่ประชุมการกีฬา, เพื่อให้การสื่อสารไมโครเวฟจะเรียกว่าการสื่อสารถ่ายทอด (ดังแสดงในรูปต่อไปนี้). สิ่งอำนวยความสะดวกขั้นพื้นฐานของสถานีไมโครเวฟประกอบด้วยเสาอากาศ, ตัวรับส่งสัญญาณ, โมดูเลเตอร์, อุปกรณ์มัลติ, และสิ่งอำนวยความสะดวกแหล่งจ่ายไฟ. เพื่อที่จะทำให้สัญญาณความเข้มข้นมากขึ้น, เสาอากาศรูปโค้งถูกนำมาใช้, ซึ่งเป็นเสาอากาศชามเหมือนที่กล่าวไว้ในตอนต้นของบทความ. ซึ่งแตกต่างจาก MIMO ขนาดใหญ่ที่ใช้ในการ 5G. การสื่อสารไมโครเวฟใช้การบรรจบกันของเสาอากาศพาราโบลา, ในขณะที่ MIMO ใหญ่ใช้เทคโนโลยี beamforming, แต่จุดประสงค์คือเดียวกัน, นั่นคือ, สัญญาณที่สามารถรวมตัวกันและชี้ไปในทิศทางที่แน่นอนที่จะได้รับสิ่งที่ดีที่สุด. ผลของการใช้.

ไมโครเวฟวิธีการส่งการสื่อสาร

ส่งสัญญาณหลายตัวสามารถทำงานพร้อมกันได้โดยไม่รบกวนกับแต่ละอื่น ๆ. อุปกรณ์มัลติถูกแบ่งออกเป็นระบบอะนาล็อกและระบบดิจิตอล. ภายใต้ระบบอะนาล็อก, 60, 960, 1800, และ 2700 การสื่อสารที่สามารถดำเนินการได้ทุกตัวรับส่งสัญญาณ. ภายใต้ระบบดิจิตอลไมโครเวฟ, อุปกรณ์ดิจิตอลมัลติเพล็กจะใช้ในการจัดตั้งเป็นกลุ่มทางโทรศัพท์ 30 วิธีตามหลักการของการแบ่งเวลาการเข้าถึงหลาย. มันสามารถใช้สำหรับกลุ่มที่สองของ 120 ช่อง, กลุ่มที่สามของ 480 ช่อง, และกลุ่มที่สี่ของ 1920 ช่อง. หลังจากการปรับดิจิตอล, มันจะถูกส่ง. ส่งเครื่องและจะกลับคืนสู่โทรศัพท์หลายช่องทางปกติโดย demodulator ดิจิตอลที่สิ้นสุดการรับ.

ตั้งแต่คลื่นแม่เหล็กไฟฟ้าจะใช้สำหรับการส่งข้อมูล, สัญญาณที่มีการแทรกแซงจากปัจจัยธรรมชาติบางส่วนหรือปัจจัยมนุษย์เป็นสิ่งที่หลีกเลี่ยงในระหว่างการส่ง, มีผลในการลดทอนสัญญาณ. ด้านล่าง, เราจะดูที่ปัจจัยหลายประการที่ส่งผลกระทบต่อการสื่อสารไมโครเวฟ.

ลูกศรสีแดงหมายถึงลักษณะของไมโครเวฟเอง, และหลังสี่ที่เกิดจากปัจจัยแวดล้อมภายนอก. ตั้งแต่เราได้พูดคุยเกี่ยวกับการซีดจางของสัญญาณของการสื่อสารไมโครเวฟ, แล้วเรามีการพูดคุยเกี่ยวกับวิธีการลดการรบกวน. รูปด้านล่างเป็นวิธีที่จะพึ่งพาสะท้อนพื้นดินเพื่อลดการลดทอนสัญญาณ. สะท้อนพื้นดินยังแบ่งออกเป็นสามประเภท, โดยใช้วิธีการภูมิประเทศ, วิธีการหลากหลายในเชิงพื้นที่, และสูงและต่ำวิธีเสาอากาศ.

วิธีภูมิประเทศ

ด้านอื่น ๆ

ความหลากหลายของพื้นที่
วิธีเสาอากาศไฮแลนด์

ในที่สุด, ให้มาพูดคุยเกี่ยวกับการใช้ทรัพยากรคลื่นความถี่ในการสื่อสารไมโครเวฟ.

เราจะเห็นว่าความเร็ว downlink เร็วที่สุดของการสื่อสารไมโครเวฟสามารถเข้าถึง 155Mbit / s.

บทความเกี่ยวกับการจบที่นี่, ขอบคุณสำหรับการอ่าน!
