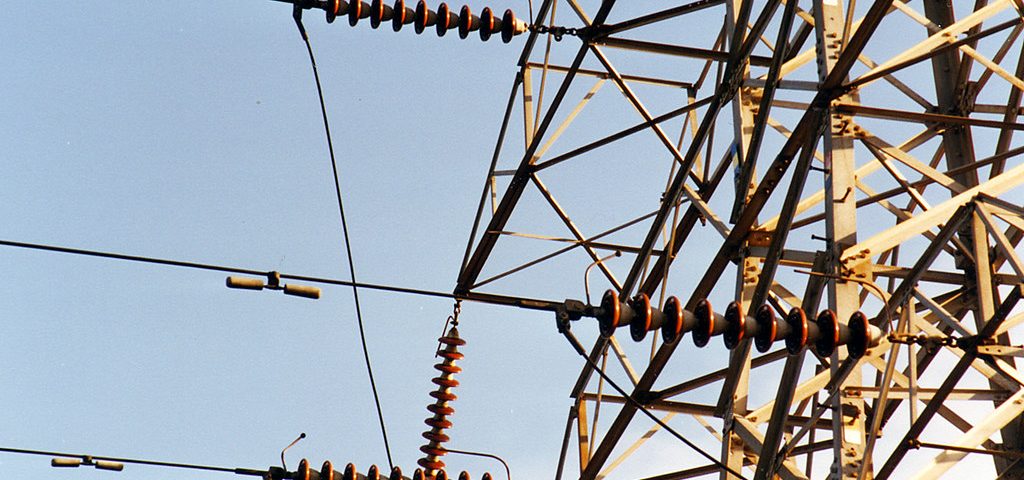

Penentuan Kapasitas Beban dan Panjang Bentang Menara Transmisi Tenaga Listrik 132kV

Desain dan rekayasa menara transmisi daya 132kV memerlukan pertimbangan cermat terhadap berbagai faktor untuk memastikan menara tersebut dapat menopang konduktor listrik dan tahan terhadap pengaruh lingkungan.. Berikut gambaran umum tentang bagaimana kapasitas beban dan panjang bentang ditentukan:

Kapasitas beban

Kapasitas beban a menara transmisi mengacu pada kemampuannya untuk menopang beban dan gaya yang diberikan oleh konduktor, isolator, dan komponen lainnya, serta kekuatan eksternal seperti angin dan es. Kapasitas beban ditentukan melalui kombinasi prinsip-prinsip teknik, sifat material, dan faktor keamanan.

1. Beban Konduktor:
   • Berat Konduktor: Berat total konduktor, termasuk berat kabel dan isolator.
   • Ketegangan pada Konduktor: Gaya horizontal dan vertikal yang ditimbulkan oleh tegangan pada konduktor.
   • Melengkung: Keruntuhan konduktor antar menara, yang mempengaruhi beban vertikal.
2. Beban Lingkungan:
   • Beban angin: Gaya yang diberikan oleh angin pada konduktor, struktur menara, dan isolator. Beban angin dihitung menggunakan kecepatan angin, luas permukaan yang terbuka, dan koefisien drag.
   • Beban Es: Berat tambahan akibat akumulasi es pada konduktor dan menara. Beban es ditentukan berdasarkan perkiraan ketebalan dan kepadatan es.
   • Beban Gempa: Di daerah rawan gempa, kekuatan potensial yang ditimbulkan oleh aktivitas seismik harus dipertimbangkan.
3. Beban Struktural:
   • Beban mati: Berat menara itu sendiri dan semua komponen yang terpasang.
   • Beban hidup: Beban sementara selama konstruksi atau pemeliharaan.
4. Faktor Keamanan: Standar teknik memasukkan faktor keselamatan untuk memperhitungkan ketidakpastian dan memastikan menara dapat menahan beban melebihi batas maksimum yang diharapkan. Faktor-faktor ini biasanya berkisar dari 1.5 untuk 2.5 kali beban yang dihitung.
5. Sifat Bahan: Kekuatan dan fleksibilitas baja galvanis yang digunakan untuk menara, termasuk kekuatan luluhnya, kekuatan tekanan maksimum, dan elastisitas.
6. Kombinasi Beban: Skenario pemuatan yang berbeda dipertimbangkan, seperti beban angin maksimum dikombinasikan dengan beban es, untuk memastikan integritas struktural menara dalam berbagai kondisi.

Transmission Line Baja Menara & Struktur Gardu Induk- Deskripsi barang dan parameter utama

Di [perusahaan menara baja hengshui jielian], kami bangga dengan kemampuan produksi kami yang luar biasa di bidang menara baja saluran transmisi dan struktur gardu induk. Pengalaman kami yang luas dan infrastruktur yang kuat memungkinkan kami memberikan layanan berkualitas tinggi, produk andal yang memenuhi tuntutan ketat industri transmisi daya.

Panjang Rentang

Panjang bentang mengacu pada jarak antara dua menara yang berurutan. Menentukan panjang bentang yang tepat melibatkan penyeimbangan kendala teknik, pertimbangan ekonomi, dan faktor lingkungan.

1. Pertimbangan Listrik:
   • Konduktor Sag: Kelengkungan konduktor harus berada dalam batas yang diizinkan untuk menghindari masalah tegangan atau jarak bebas yang berlebihan.
   • Izin Listrik: Memastikan jarak yang cukup antara konduktor dan tanah, struktur, vegetasi, dan konduktor lainnya untuk mencegah busur api dan memastikan keamanan.
2. Pertimbangan Mekanis:
   • Kekuatan Menara: Kapasitas beban menara pada setiap ujung bentang harus cukup untuk menopang berat dan tegangan konduktor.
   • Ketegangan Konduktor: Ketegangan pada konduktor harus dikontrol untuk mencegah kendur atau patah berlebihan.
3. Faktor lingkungan:
   • Medan: Topografi lahan mempengaruhi panjang bentang. Medan yang berbukit atau tidak rata mungkin memerlukan bentang yang lebih pendek, sedangkan medan datar dapat menampung bentang yang lebih panjang.
   • Kondisi Angin dan Es: Daerah dengan kecepatan angin tinggi atau beban es yang berat mungkin memerlukan bentang yang lebih pendek untuk mengurangi beban pada setiap menara.
4. Pertimbangan Ekonomi:
   • Biaya Bahan: Bentang yang lebih panjang mengurangi jumlah menara yang dibutuhkan, yang dapat menurunkan biaya material dan konstruksi.
   • Pemeliharaan: Bentang yang lebih panjang dapat meningkatkan kendurnya konduktor seiring waktu, memerlukan perawatan yang lebih sering.
5. Standar Peraturan dan Keselamatan: Kepatuhan dengan lokal, Nasional, dan standar serta peraturan internasional yang mengatur desain dan konstruksi saluran transmisi listrik.

Metode Perhitungan

1. Analisis Elemen Hingga (FEA): Simulasi komputer yang memodelkan respons menara terhadap berbagai beban dan kondisi, memungkinkan para insinyur untuk mengoptimalkan desain untuk kapasitas beban dan panjang bentang.
2. Rumus Empiris: Rumus standar berdasarkan data historis dan prinsip teknik yang digunakan untuk menghitung beban dan bentang.
3. Uji Coba Lapangan: Pengujian fisik prototipe menara dalam kondisi terkendali untuk memvalidasi perhitungan desain dan memastikan kinerja.

Kesimpulan

Penentuan kapasitas beban dan panjang bentang untuk menara transmisi daya 132kV melibatkan interaksi prinsip-prinsip teknik yang kompleks, sifat material, faktor lingkungan, dan pertimbangan ekonomi. Dengan mengevaluasi faktor-faktor ini secara cermat, para insinyur dapat merancang menara yang memiliki struktur yang kokoh dan hemat biaya, memastikan transmisi listrik tegangan tinggi yang andal dalam jarak jauh.
