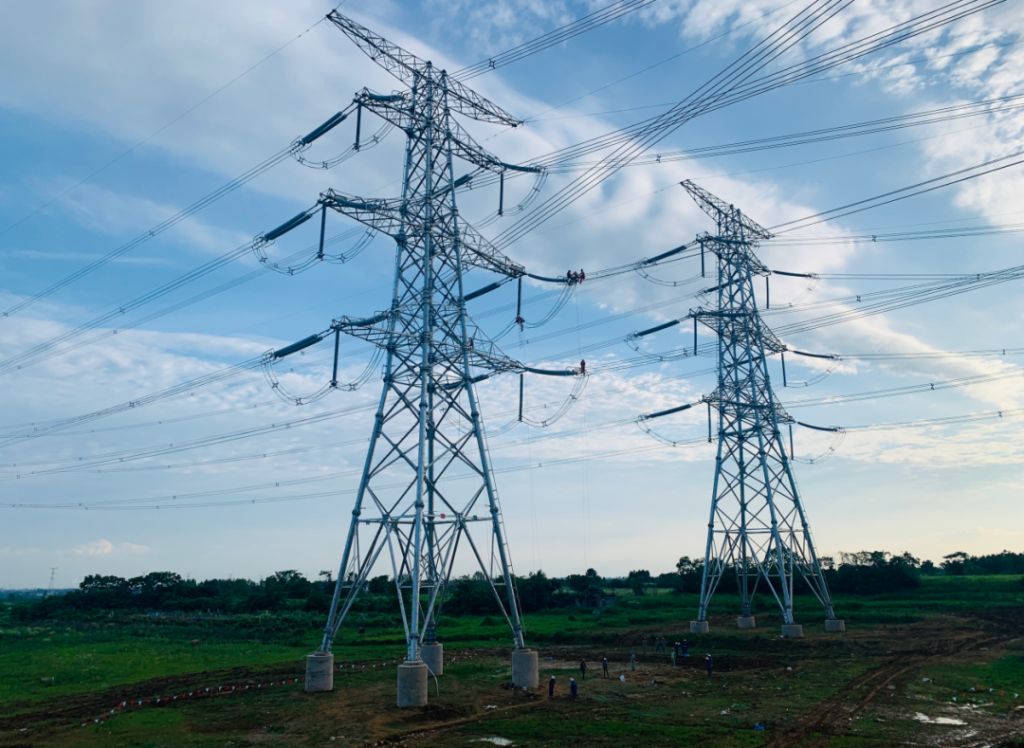

Design e análise de 110 kV para 750 Torre de transmissão aérea de kV

Resumo

Torres de linha de transmissão aérea para 110 kV para 750 Os sistemas KV são componentes críticos de redes de distribuição de energia de alta tensão, Projetado para apoiar condutores sob diversas cargas ambientais e operacionais. Este artigo examina o design, seleção de materiais, Análise estrutural, e considerações ambientais para essas torres, focando em seu desempenho em várias condições, incluindo vento, gelo, e cargas sísmicas. Usando análise de elementos finitos (FEA) com ferramentas como Ansys, O estudo avalia o comportamento da torre em cenários de carregamento típicos, Avaliação de tensões axiais, Deflexões, e estabilidade. Os resultados indicam que as torres de aço de alta resistência com seções transversais triangulares oferecem melhor resiliência e eficiência do material em comparação com os desenhos quadrilaterais tradicionais. Conformidade com padrões como GB 50017 e CEI 60826 Garante integridade e segurança estruturais. O artigo também explora inovações, incluindo materiais compostos leves e sistemas de monitoramento baseados em IoT, Para melhorar o desempenho da torre. Análise comparativa destaca as compensações entre o custo, durabilidade, e adaptabilidade ambiental. Abordando esses fatores, Este estudo fornece informações para os engenheiros otimizarem os projetos de torre, Garantir transmissão confiável de energia em diversos terrenos e climas, minimizando os custos de impacto ambiental e ciclo de vida.

1. Introdução

Torres de linha de transmissão aérea para 110 kV para 750 Os sistemas KV são essenciais para fornecer eletricidade a longas distâncias, apoiando condutores de alta tensão em condições ambientais desafiadoras. Essas torres, Normalmente estruturas de treliça feitas de aço, deve suportar cargas mecânicas do vento, gelo, tensão condutora, e atividade sísmica, mantendo a estabilidade estrutural e minimizando os custos de manutenção. A faixa de tensão de 110 kV para 750 KV abrange níveis críticos de transmissão, da distribuição regional a ultra-alta tensão (Uhv) sistemas, cada um exigindo considerações específicas de projeto para garantir confiabilidade e segurança. Este artigo tem como objetivo analisar os princípios de design, propriedades dos materiais, comportamento estrutural, e impactos ambientais dessas torres, com foco em otimizar o desempenho para diversas aplicações. Padrões como GB 50017 (Código para o design de estruturas de aço) e CEI 60826 (Critérios de design para linhas de transmissão aéreas) Forneça diretrizes para o design da torre, Enfatizando a capacidade de suporte de carga e os fatores de segurança. Avanços recentes, como torres de seção transversal triangulares e sistemas de monitoramento inteligente, melhorou a eficiência e a resiliência, particularmente em regiões propensas a clima extremo ou instabilidade geológica. A crescente demanda por infraestrutura de energia confiável, impulsionado pela urbanização e integração de energia renovável, ressalta a necessidade de projetos robustos de torre. Este estudo emprega análise de elementos finitos para simular o comportamento da torre sob várias cargas, Oferecendo informações sobre a distribuição de estresse, deflexão, e modos de falha. Sintetizando essas descobertas com estratégias de design inovadoras, O artigo contribui para o desenvolvimento de mais seguro, Torres de transmissão mais eficientes para grades de energia modernas.

2. Revisão da literatura

O design e o desempenho de 110 kV para 750 As torres de transmissão KV foram extensivamente estudadas, particularmente no contexto de estabilidade estrutural e adaptabilidade ambiental. A pesquisa destaca que as torres de treliça, comumente usado para esses níveis de tensão, são projetados para equilibrar a força, peso, e custo, com seções transversais quadrilaterais dominando devido à sua simplicidade e distribuição de carga. Contudo, Estudos sobre desempenho sísmico indicam que essas torres são suscetíveis a tensões de torção sob movimento do solo de vários pontos, com forças internas aumentando significativamente em comparação com entradas uniformes. As torres de seção transversal triangulares emergiram como uma alternativa promissora, Oferecendo uso de material reduzido (até 20%) e tensões de restrição mais baixas, tornando-os adequados para corredores estreitos e áreas propensas a deformação. Seleção de material, Normalmente envolvendo aços Q235 e Q345 (Pontos fortes de 235 MPA e 345 MPa), é fundamental para garantir a durabilidade sob cargas de vento e gelo, Conforme especificado no IEC 60826. Estudos recentes também exploram aços de alta resistência (v.g., Q420) e materiais compostos para melhorar o desempenho enquanto reduz o peso. Fatores ambientais, como vibrações induzidas pelo vento e acúmulo de gelo, afetar significativamente a estabilidade da torre, com análises dinâmicas mostrando que os condutores galopantes podem ampliar as tensões até 30%. Sistemas de monitoramento inteligente usando sensores de IoT foram propostos para detectar estresse e deformação em tempo real, Melhorando a eficiência da manutenção. Padrões como GB 50017 e ASCE 10 Forneça estruturas para cálculos de carga e fatores de segurança, Mas as lacunas permanecem no tratamento de condições ambientais extremas. Este artigo se baseia nesses achados analisando o desempenho da torre em todo o 110 kV para 750 Faixa KV, Integração de simulações do FEA e soluções de design inovadoras para enfrentar os desafios modernos.

3. Metodologia

Este estudo emprega análise de elementos finitos (FEA) usando ANSYs para avaliar o comportamento estrutural de 110 kV para 750 KV Transmission Towers sob várias condições de carregamento. Um representante 220 torre da estrutura kV, 30 metros de altura com uma base quadrada de 6 metros, foi modelado usando o aço Q235 e Q345, Compacente com GB 50017 especificações. A torre foi projetada com seções transversais quadrilaterais e triangulares para comparar o desempenho. Os cenários de carregamento incluíram cargas de vento (35 Senhora, por IEC 60826), cargas de gelo (20 mm espessura), tensão condutora (500 N/m), e cargas sísmicas (0.3g Aceleração de pico de terra). As propriedades do material foram definidas com o módulo de Young de 200 GPA e proporção de Poisson de 0.3. O modelo FEA usou elementos Beam188 para membros da torre e elementos shell181 para a fundação, com um tamanho de malha, garantindo a convergência (Tamanho do elemento: 0.1 m). Condições de contorno simuladas fundações fixas e flexíveis, refletindo a variabilidade do solo do mundo real. As cargas de vento foram aplicadas como forças distribuídas, Enquanto as cargas de gelo aumentaram o peso do membro por 10%. Análise sísmica incorporou entradas de movimento do solo de vários pontos para capturar efeitos de torção. As principais saídas incluíram tensões axiais, Deflexões laterais, e reações básicas. As análises de sensibilidade avaliaram o impacto da altura da torre (20–50 m), Tipo de seção transversal, e rigidez da fundação. A validação foi realizada contra cálculos analíticos e dados de literatura, garantindo precisão. Esta metodologia fornece uma estrutura abrangente para analisar o desempenho da torre, Identificando pontos de estresse crítico, e avaliar alternativas de design para 110 kV para 750 Sistemas KV em diversas condições ambientais.

4. Resultados

Os resultados da FEA revelaram características de desempenho distintas para 110 kV para 750 Torres de transmissão de KV sob várias cargas. Sob cargas de vento (35 Senhora), tensões axiais máximas alcançadas 220 MPA em torres quadrilaterais e 190 MPA em torres triangulares, indicando a 13% Redução no estresse para o último devido à menor resistência ao vento. Cargas de gelo aumentaram tensões por 15%, com valores de pico de 250 MPA em torres quadrilaterais na base, aproximando -se da força de escoamento do aço Q235. Cargas sísmicas (0.3g) induziu tensões de torção significativas, com entradas de vários pontos causando um 25% aumento das forças internas (280 MPa) comparado aos insumos uniformes (225 MPa), consistente com estudos sísmicos anteriores. Deflexões laterais foram mais pronunciadas sob cargas de vento, alcançando 120 mm no topo da torre para 500 KV Towers (40 m altura), potencialmente afetando a depuração do condutor. Torres triangulares exibidas 10% Deflexões mais baixas (108 milímetros) Devido à sua geometria simplificada. Fundações flexíveis reduziram as tensões básicas por 18% comparado às fundações fixas, particularmente sob cargas sísmicas. Por 750 KV Towers, tensões foram 20% mais alto do que para 110 KV Towers devido ao aumento da altura e cargas do condutor, destacando a necessidade de materiais de alta resistência como o Q345. Mesa 2 resume os principais resultados, Mostrando que torres triangulares e fundações flexíveis aumentam o desempenho em todos os níveis de tensão. Os limiares de estresse críticos foram atingidos a 0,3g de aceleração sísmica para torres quadrilaterais, indicando riscos potenciais em zonas sísmicas.

5. Discussão

Os resultados destacam a complexa interação de cargas ambientais em 110 kV para 750 Torres de transmissão KV, Com o vento e as cargas sísmicas apresentando os maiores desafios devido a altos tensões axiais e torcionais. Torres triangulares de seção transversal superaram consistentemente projetos quadrilaterais, reduzindo tensões e deflexões em 10 a 13%, atribuído à sua menor resistência ao vento e geometria simplificada. Isso se alinha a estudos recentes que defendem torres triangulares para corredores estreitos e áreas propensas a deformação. Fundações flexíveis mitigadas tensões de base efetivamente, particularmente sob cargas sísmicas, sugerindo sua adoção em regiões geologicamente instáveis. As tensões mais altas observadas em 750 KV Towers ressalta a necessidade de materiais de alta resistência, como Q345 ou Q420, para acomodar cargas de condutores aumentadas e alturas de torre. Contudo, A dependência do estudo em modelos de materiais lineares pode subestimar os efeitos de deformação plástica, necessitando de mais pesquisas com análises não lineares. As tensões de torção significativas sob entradas sísmicas multi-pontos destacam as limitações dos padrões atuais como o IEC 60826, que abordam principalmente o carregamento uniforme. Os resultados sugerem que os projetos de torre devem ser adaptados a níveis específicos de tensão e condições ambientais, com 110 torres KV que exigem estruturas mais leves e 750 KV Towers que precisam de materiais e fundações aprimoradas. Considerações de custo indicam que as torres triangulares, Embora mais caro para fabricar, reduzir os custos de material e instalação até 20%. As limitações incluem os modelos simplificados de interação da estrutura do solo usados, que pode não capturar totalmente a variabilidade do mundo real. Pesquisas futuras devem se concentrar nas validações de campo e interações dinâmicas de carga para refinar as práticas de design.

6. Estratégias de Mitigação

Para melhorar a resiliência de 110 kV para 750 Torres de transmissão KV, Várias estratégias de mitigação podem ser implementadas. Primeira, A adoção de torres de seção transversal triangular reduz as tensões e o uso de materiais em 10 a 20%, Melhorando o desempenho em zonas de vento alto e sísmico, minimizando os requisitos da terra. Segundo, Designs de fundação flexíveis, como sistemas de estacas com juntas articuladas, pode reduzir as tensões básicas por 18%, Como demonstrado nos resultados da FEA, tornando -os ideais para áreas com assentamento do solo ou atividade sísmica. Terceiro, Usando aços de alta resistência como o Q420 (força de escoamento: 420 MPa) aumenta a capacidade de estresse por 45% Comparado ao Q235, permitindo que as torres suportem cargas mais altas, particularmente para 500 kV e 750 Sistemas KV. Quarto, Os sistemas de monitoramento baseados em IoT podem rastrear tensões em tempo real, Deflexões, e condições ambientais, permitindo a manutenção preditiva e reduzir os riscos de falha. Sensores Detectando vibrações induzidas pelo vento ou cepas sísmicas podem alertar os operadores quando limiares (v.g., 250 MPa) são abordados. Finalmente, As avaliações geotécnicas específicas do local devem informar o design da fundação, Contabilização do tipo de solo e riscos de deformação. Conformidade com GB 50017 e CEI 60826 Garante que essas estratégias atendam aos padrões do setor, Enquanto emergindo materiais compostos, como polímeros reforçados com fibra, oferecer potenciais reduções de peso de 30% Para projetos futuros. Essas medidas aumentam a durabilidade da torre, reduzir os custos de manutenção, e garantir uma transmissão de energia confiável em diversas condições ambientais, abordando os desafios das grades modernas de alta tensão.

7. Análise Comparativa

Uma análise comparativa dos projetos de torre para 110 kV para 750 KV Systems destaca as vantagens das configurações modernas sobre as tradicionais. Torres de treliça quadrilateral, amplamente utilizado devido à sua simplicidade, exibir tensões mais altas (220–280 MPa) e deflexões (120 milímetros) sob cargas de vento e sísmico, como mostrado nos resultados. As torres de seção transversal triangulares reduzem as tensões em 10 a 13% e o uso do material por 20%, Oferecendo desempenho superior em zonas de vento alto e sísmico devido a tensões de arrasto e restrição mais baixas. Torres de aço de alta resistência (Q420) fornecer a 45% maior capacidade de estresse que Q235, tornando -os ideais para 500 kV e 750 sistemas KV com condutores mais pesados. As fundações flexíveis superam as fundações fixas, reduzindo tensões básicas por 18%, particularmente sob cargas sísmicas. Mesa 4 compara essas opções, mostrando que torres triangulares e fundações flexíveis são mais resistentes, embora possam envolver maiores custos iniciais de fabricação. Comparado às torres de menor tensão (v.g., 35 kV), 110–750 KV Towers enfrentam maiores cargas de condutores e tensões ambientais, necessitando de designs robustos. Materiais compostos emergentes, enquanto promissor, atualmente são proibitivos de custo para uso generalizado. Esta análise sugere que a adoção de projetos triangulares e materiais de alta resistência pode otimizar o desempenho para aplicações de alta tensão, Balanço de custo e durabilidade, garantindo a conformidade com os padrões como o IEC 60826 e GB 50017.

8. Considerações ambientais e econômicas

Fatores ambientais e econômicos desempenham um papel significativo no design e implantação de 110 kV para 750 Torres de transmissão KV. Ambientalmente, As torres devem minimizar o uso da terra e a interrupção ecológica, particularmente em áreas sensíveis, como pântanos ou florestas. Torres de seção transversal triangular, com um 20% pegada menor, Reduza o impacto ambiental em comparação aos desenhos quadrilaterais, tornando -os adequados para corredores estreitos. O uso de aço reciclável (Q235, Q345) e os compósitos emergentes suportam a sustentabilidade, com taxas de reciclagem de aço excedendo 90%. Economicamente, Torres triangulares reduzem os custos do material por 20%, Embora a complexidade de fabricação possa aumentar as despesas iniciais por 10%. Aços de alta resistência como o Q420, enquanto mais caro (15% superior a Q235), estender a vida útil da torre para 50 a 70 anos, reduzindo os custos de manutenção. Fundações flexíveis menores custos a longo prazo, mitigando reparos relacionados à deformação, particularmente em zonas sísmicas. Sistemas de monitoramento da IoT, custando aproximadamente $5,000 por torre, pode reduzir as despesas de manutenção por 30% através de análises preditivas. Contudo, torres de alta tensão (500–750 KV) requerem fundações e condutores maiores, aumentando os custos do projeto por 25% comparado com 110 Sistemas KV. Conformidade com regulamentos e padrões ambientais como IEC 60826 garante um impacto ecológico mínimo, mantendo a confiabilidade. Equilibrar esses fatores requer avaliações específicas do local para otimizar o design da torre para o custo, durabilidade, e compatibilidade ambiental, Garantir infraestrutura de transmissão de energia sustentável e econômica.

9. Conclusão

Torres de linha de transmissão aérea para 110 kV para 750 Os sistemas KV são críticos para distribuição de energia confiável, exigindo projetos robustos para suportar diversas cargas ambientais. Este estudo, Usando análise de elementos finitos, demonstra esse vento, gelo, e cargas sísmicas afetam significativamente o desempenho da torre, com torres triangulares de seção transversal e fundações flexíveis, reduzindo tensões e deflexões em 10 a 18%. Aços de alta resistência, como o Q420, aumente a durabilidade para sistemas de tensão mais alta, Enquanto os sistemas de monitoramento da IoT permitem a manutenção preditiva. Conformidade com GB 50017 e CEI 60826 Garante integridade estrutural, Embora os padrões possam precisar de atualizações para lidar com cargas dinâmicas explicitamente. A adoção de projetos triangulares e materiais sustentáveis se alinha com objetivos ambientais e econômicos, Reduzindo o uso de materiais e os custos do ciclo de vida. Pesquisas futuras devem explorar modelagem não linear, Materiais compostos, e validações do mundo real para otimizar ainda mais o desempenho da torre. Implementando essas estratégias, Os engenheiros podem projetar resilientes, torres econômicas que garantem transmissão de energia confiável em diversos terrenos e climas, apoiando as crescentes demandas das grades de energia modernas. Para mais perguntas ou consultas do projeto, Entre em contato conosco em [Insira detalhes de contato].
