A Decifração do Poder: Análise Visual e Dedução Técnica para Determinação da Tensão da Linha de Transmissão

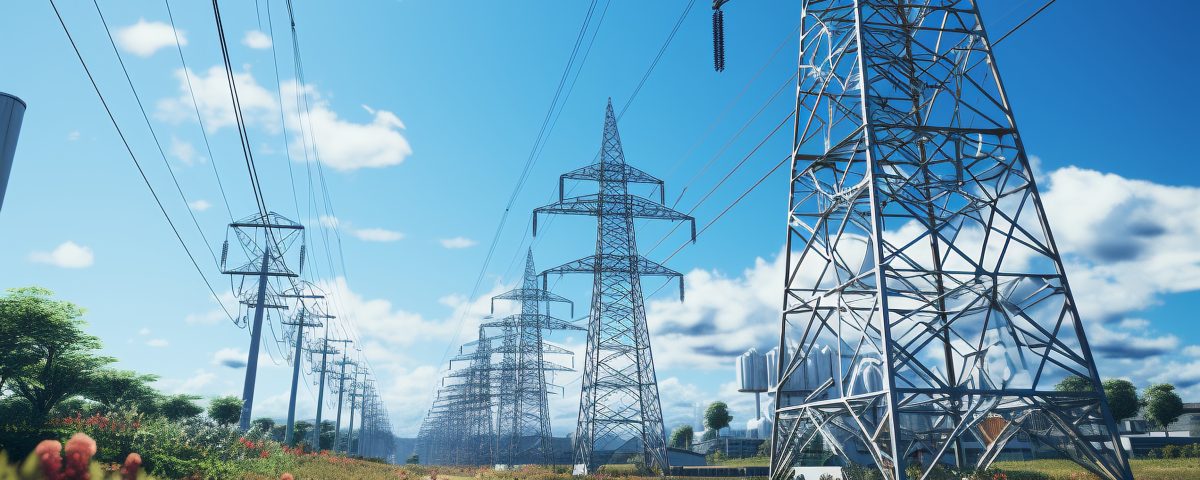

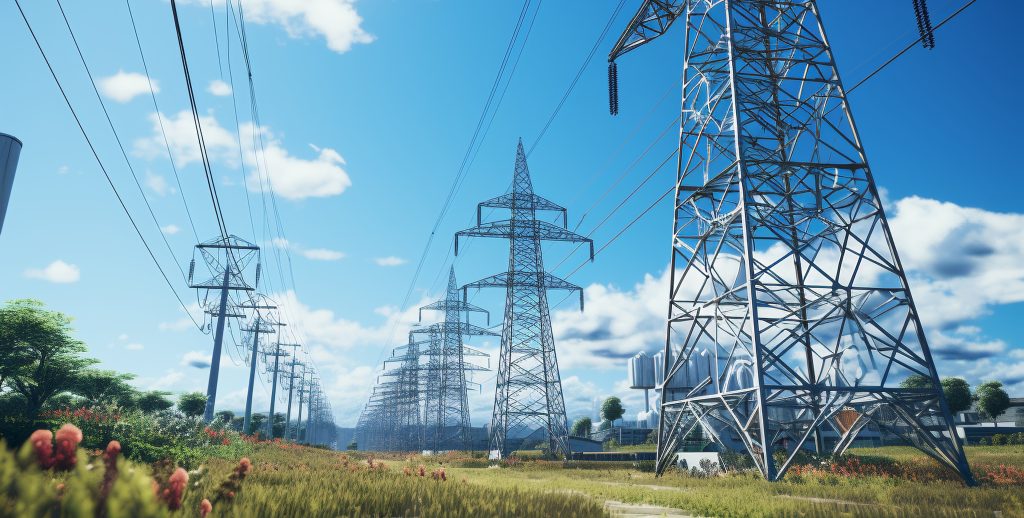

As colossais torres de treliça de aço que atravessam a paisagem, carregando a força vital da rede elétrica moderna, não são apenas formas estruturais arbitrárias; são soluções cristalizadas para problemas altamente restritos, ditados pelas leis fundamentais da física elétrica, coordenação de isolamento, e mecânica estrutural. O perfil geométrico de uma sobrecarga torre de transmissão-sua altura, a propagação de suas cruzes, o comprimento de suas cordas isolantes, e a configuração de seus condutores - é um dossiê técnico aberto que, quando bem interpretado, revela a tensão operacional precisa da linha que suporta. Determinar o nível de tensão apenas pela aparência externa é um exercício profundo de engenharia dedutiva aplicada, exigindo que o observador traduza a escala visual e a densidade dos componentes nos parâmetros elétricos subjacentes do sistema. Este processo analítico é impulsionado pelo fato de que os dois fatores dominantes – a necessidade folga elétrica e a necessidade de coordenação de isolamento—escala não linearmente com a tensão do sistema, forçando mudanças proporcionalmente dramáticas e altamente visíveis na arquitetura física da torre.

1. O Princípio da Liberação Elétrica: Distância de isolamento e vazamento

O indicador visual mais imediato e quantitativamente confiável da tensão operacional de uma linha é o comprimento do montagem de isolador. A função principal do isolador, seja composto por discos cerâmicos de porcelana, sinos de vidro temperado, ou modernas hastes de polímero composto, é separar física e dieletricamente os condutores energizados do potencial aterrado da estrutura da torre de aço. O comprimento necessário desta separação é diretamente proporcional ao estresse de tensão máximo previsto através do meio isolante (ar e o corpo do isolador) sob operação normal, relâmpago, e comutação de condições de surto.

O Cálculo Visual da Coordenação de Isolamento

O comprimento necessário da cadeia de isoladores é determinado pela necessidade de suportar o Nível Básico de Isolamento de Impulso (ERA) e o Mudando o nível de impulso (SIL). O BIL refere-se ao período de curta duração, surtos de tensão de alta magnitude causados ​​​​por quedas de raios, enquanto o SIL se refere aos surtos de maior duração induzidos pelas operações de comutação dentro da subestação. Para qualquer classe de tensão, padrões de engenharia (como aqueles estabelecidos pela IEC, ANSI, ou órgãos reguladores nacionais) especifique um número mínimo de discos isolantes padrão ou um comprimento mínimo do polímero equivalente necessário para evitar flashover - o arco elétrico não intencional através da superfície de isolamento ou através do ar circundante até a estrutura da torre aterrada.

Por exemplo, um observador pode deduzir uma classificação aproximada de tensão contando os discos visíveis de porcelana ou vidro na cadeia de isoladores. Embora os padrões regionais variem, existe uma regra geral de polegar visual:

• Baixa tensão (LV) e Média Tensão (VM) Linhas de Distribuição (v.g., $10 \texto{ kV}$ para $35 \texto{ kV}$): Muitas vezes requerem apenas dois a cinco discos padrão, ou uma haste de polímero muito curta, normalmente instalado em postes de distribuição ou cruzetas simples.

• Alta tensão (Alta tensão) Linhas de Transmissão (v.g., $110 \texto{ kV}$ para $161 \texto{ kV}$): Normalmente requer uma sequência de seis a dez discos. O comprimento da corda torna-se visivelmente substancial, visivelmente caindo sob o peso do condutor.

• Tensão Extra-Alta (EHV) Linhas (v.g., $345 \texto{ kV}$ para $500 \texto{ kV}$): Exigir muito tempo, cordas visualmente impressionantes, frequentemente doze a vinte discos ou mais. Neste nível, as cordas podem ser duplicadas ou mesmo triplicadas em paralelo (Cordas em V ou cordas de tensão) para lidar com as forças elétricas e mecânicas extremas, criando um visual complexo, estrutura alongada.

• Tensão ultra-alta (Uhv) Linhas (v.g., $750 \texto{ kV}$ e acima): As cordas se tornam colossais, às vezes excedendo vinte e cinco discos, e os conjuntos são frequentemente organizados em formato de V (Cordas V) preso a enormes braços cruzados, uma necessidade geométrica para evitar que a imensa oscilação do condutor viole a distância mínima de aproximação ao corpo da torre.

O comprimento visível da cadeia de isoladores é uma manifestação física direta da necessidade Distância de fuga—a distância mínima necessária ao longo da superfície do isolador para evitar correntes de rastreamento e fuga, o que é crucial em ambientes poluídos, costeira, ou ambientes úmidos. Conforme aumenta a tensão, a distância de fuga necessária também aumenta, necessitando de cordas mais longas ou projetos especializados de isoladores antiembaçantes com profundidade, saias mais complexas, distinguindo-os visualmente dos designs padrão. A confirmação visual do comprimento extremo do isolador é, portanto, a primeira e mais confiável pista do engenheiro elétrico em relação à classificação de tensão da linha., uma pista fundada na física da ruptura dielétrica e coordenação de impulsos.

2. Escala geométrica: Espaçamento de fases, Braços Cruzados, e perfil da torre

Além do próprio isolador, o segundo indicador visual crucial é a escala e a geometria do volume condutor da torre, definido pelo entreferro mínimo exigido entre componentes energizados e entre fases. À medida que a tensão operacional aumenta, a rigidez dielétrica do ar torna-se o fator limitante, necessitando de separação espacial cada vez maior para evitar arcos e manter a confiabilidade da linha. Esta escala é o que dita fundamentalmente a silhueta estrutural geral da torre.

Distância mínima de aproximação (LOUCO) e comprimento do braço cruzado

o necessário Distância mínima de aproximação (LOUCO)—a distância mais curta entre qualquer condutor energizado e qualquer parte aterrada da torre (Armas cruzadas, corpo, aparelho ortodôntico)—aumenta substancialmente com a tensão. Este requisito se traduz diretamente no comprimento das cruzetas da torre.

1. Compacidade de baixa tensão: UMA $138 \texto{ kV}$ a torre pode permitir braços cruzados relativamente curtos porque o MAD é mínimo, permitindo uma estrutura geometricamente compacta e visualmente densa. As fases estão relativamente próximas umas das outras, muitas vezes empilhados verticalmente (configuração vertical) ou em um padrão delta estreito.

2. Expansão EHV/UHV: UMA $500 \texto{ kV}$ ou $750 \texto{ kV}$ torre exige braços cruzados dramaticamente mais longos. A folga de ar necessária força os condutores a se afastarem tanto horizontalmente (espaçamento entre fases) e verticalmente (distância ao solo e espaçamento vertical entre fases). Isto leva a um visual massivo, arquitetura aberta com longa, braços cruzados afilados que parecem manter os condutores longe do corpo de aço aterrado. A largura de um $750 \texto{ kV}$ a base da torre e seus braços cruzados podem ser várias vezes maiores do que um $220 \texto{ kV}$ torre, uma resposta puramente geométrica à restrição de folga elétrica induzida por tensão.

além disso, o estresse elétrico entre as fases (espaçamento entre fases) também aumenta, exigindo maior separação para evitar faltas fase a fase, particularmente durante eventos de alta oscilação do condutor. A evidência visual disso é o vão horizontal que as cruzetas devem cobrir, muitas vezes levando a perfis de torre distintos:

• Torres de Duplo Circuito: Em tensões mais baixas (até $220 \texto{ kV}$), torres de circuito duplo são comuns, onde dois conjuntos de três fases são montados na mesma estrutura. A geometria é visualmente complexa, mas relativamente compacta verticalmente. Nos níveis UHV, configurações de circuito duplo são raras ou exigem torres verdadeiramente gigantescas devido às imensas folgas necessárias entre circuitos e entre fases, muitas vezes tornando duas torres de circuito único mais práticas, embora visualmente mais amplo, solução.

• Configuração de corda V: As enormes cruzetas nas linhas EHV/UHV são frequentemente necessárias para acomodar Isoladores de corda em V. Esses conjuntos em forma de V são utilizados para restringir o balanço lateral das longas cadeias de isoladores, garantindo que o condutor permaneça dentro do envelope MAD exigido, mesmo sob forte carga de vento. A presença desses amplos, cordas em V rígidas são uma assinatura visual definitiva de um ambiente de alta tensão (tipicamente $345 \texto{ kV}$ e acima), traindo a necessidade da engenharia de controlar o movimento do condutor com precisão.

O processo visual é de dedução: quanto maior for a separação horizontal e vertical dos condutores em relação à altura total da torre, quanto maior a tensão operacional deve ser, já que os requisitos de liberação são os únicos impulsionadores fundamentais que determinam esse aumento maciço na pegada estrutural.

3. A Física do Gerenciamento de Condutores: Coroa, Agrupamento, e Carga Mecânica

O aumento da tensão altera fundamentalmente não apenas os requisitos de isolamento, mas também a física que rege os próprios condutores., levando a modificações visíveis na configuração do fio que são indicadores distintos de transmissão EHV/UHV.

Descarga Corona e agrupamento de condutores

Quando alta tensão é aplicada a um único condutor, a intensidade do campo elétrico na superfície do condutor pode exceder a rigidez dielétrica do ar adjacente, levando a descarga corona—um brilho visualmente discernível, um som crepitante audível, e, o mais importante, uma perda significativa de energia elétrica. Para mitigar esse efeito, As linhas EHV e UHV não usam condutores únicos; em vez de, eles empregam condutores agrupados.

1. Identificação Visual do Pacote: A presença de vários subcondutores agrupados (normalmente dois, três, quatro, ou até seis por fase) é um proxy visual não negociável para alta tensão. O observador pode contar diretamente os subcondutores por fase, e o número fornece uma forte correlação com a classe de tensão:

   • $220 \texto{ kV}$ para $345 \texto{ kV}$: Frequentemente utilizam gêmeos (dois) subcondutores por fase.

   • $500 \texto{ kV}$: Muitas vezes utilizam triplo (três) ou quádruplo (quatro) subcondutores por fase.

   • $750 \texto{ kV}$ para $1,000 \texto{ kV}$ (Uhv): Frequentemente utilizam pacotes de quatro ou seis condutores, mantida em formação geométrica precisa por espaçadores visíveis ao longo do vão., espessura palpável do feixe geral, mantidos juntos por esses espaçadores metálicos, é uma indicação visual instantânea de que a linha está operando com um potencial elétrico muito alto, onde o controle do campo elétrico de superfície é fundamental para a eficiência e confiabilidade.

Dimensionamento Estrutural Devido à Carga Mecânica e Sag

A necessidade de ser mais alto, torres mais largas também são uma função dos princípios da engenharia mecânica ligados aos requisitos elétricos. Linhas de tensão mais altas são projetadas para transportar significativamente mais energia, o que significa que os condutores são maiores (para gerenciar ampacidade e limites térmicos) e muitas vezes empacotado. A linha resultante é inerentemente mais pesada, aumentando a tensão e a carga vertical total que deve ser suportada pela estrutura da torre.

1. Altura da torre para distância ao solo: Operar em tensões mais altas introduz o potencial para maiores magnitudes de corrente de falta, exigindo regulamentações mais rígidas em relação ao Distância mínima do solo em caso de afundamento de linha induzido por falta (expansão térmica ou balanço dinâmico). além disso, o isolamento elétrico necessário significa que os condutores devem estar fisicamente mais altos acima do terreno. Isso determina uma torre visivelmente mais alta, muitas vezes transitando do $30 \texto{ metro}$ faixa para tensões mais baixas bem acima $60 \texto{ metros}$ para linhas UHV, com fundações significativamente mais largas e pesadas para resistir ao momento de tombamento.

2. Complexidade estimulante: A complexidade visual do contraventamento treliçado de aço no corpo da torre (os membros da web) também aumenta com a tensão. Os condutores maiores e vãos mais longos traduzem-se em maiores tensões mecânicas e forças de cisalhamento que atuam na estrutura da torre.. Para lidar com essas forças amplificadas, a torre requer travessas mais robustas, seções de aço de bitola mais pesada, e padrões complexos de contraventamento K ou X que reforçam visualmente a capacidade da estrutura de resistir à flambagem e à falha por cisalhamento, sinalizando sua implantação em um ambiente de alta carga, alta tensão (e, portanto, alta tensão) ambiente. A mudança visual de um esbelto, estrutura simples para um enorme, treliça arquitetonicamente complexa é a confirmação tácita do engenheiro estrutural das enormes cargas elétricas transportadas.

4. Dicas visuais integradas, Tipologia Estrutural, e Conclusão

O observador habilidoso integra todos esses pontos de dados visuais discretos – comprimento do isolador, espaçamento fase, e agrupamento - em uma análise coerente da classe de tensão da linha, muitas vezes cruzando essas características com a tipologia estrutural geral.

A assinatura visual das classes de tensão

O processo de determinação visual da tensão é holístico:

• Sub-transmissão ($69 \texto{ kV}$ para $161 \texto{ kV}$): A assinatura visual é uma estrutura relativamente densa com cruzetas mais curtas, muitas vezes utilizando isoladores de suspensão simples (seis a dez discos), e predominantemente condutores únicos por fase.

• EHV de última geração ($345 \texto{ kV}$ para $500 \texto{ kV}$): A assinatura visual é ampla, estrutura mais alta com braços cruzados longos e isoladores de corda em V (doze a vinte discos). Os condutores estão visivelmente agrupados, normalmente duplo ou quádruplo. A geometria é acionada por folga elétrica, fazendo a torre parecer mais “abrir” e menos denso do que equivalentes de baixa tensão.

• Uhv ($750 \texto{ kV}$ e acima): A assinatura visual é esmagadora em altura e largura, muitas vezes apresentando braços cruzados colossais para acomodar feixes de quatro ou seis condutores. As cordas isolantes são imensas, e a complexidade estrutural da treliça de aço é maximizada para lidar com as enormes cargas mecânicas e folgas. A escala absoluta é incomparável a qualquer outra classe de tensão.

Outras dicas visuais sutis confirmam esta análise: a presença de especialistas amortecedores (v.g., Amortecedores Stockbridge ou hastes de armadura) nos condutores é mais comum em alta tensão, linhas de alta tensão para neutralizar a vibração e a fadiga induzidas pelo vento; o diâmetro do condutor geral agrupado é significativamente maior do que as linhas de tensão mais baixa, mesmo que os subcondutores sejam individualmente comparáveis.

A determinação visual do nível de tensão de uma linha de transmissão é, portanto, um exercício rigoroso de física aplicada e engenharia forense.. Requer que o observador deduza os parâmetros elétricos invisíveis – tensão de impulso, ruptura dielétrica, e campo elétrico de superfície - do visível, arquitetura tangível da torre. O imenso tamanho da estrutura, suas distâncias de separação geometricamente impostas, e o agrupamento complexo de seus condutores são todos diretos, consequências inegociáveis ​​da tentativa de conter e transportar uma vasta energia elétrica de forma eficiente e confiável. A torre fica, assim sendo, como um físico, testamento metálico da magnitude das forças elétricas que foi projetado para dominar.
