ينظر, لقد كنت في هذه الصناعة لمدة ثلاثة وعشرين عاما. بدأ كمتدرب لحام مرة أخرى 2001, شقت طريقي من خلال مراقبة الجودة, الإشراف على الموقع, والآن أنا الرجل الذي يتصل به العملاء عندما يتصلون بهم “مصممة بشكل مثالي” يبدأ البرج في التأرجح أكثر مما ينبغي. لقد شيدت أبراجًا وسط الرياح المتجمدة في منغوليا الداخلية, رذاذ الملح المسبب للتآكل لساحل هاينان, والتربة غير المستقرة في جنوب شرق آسيا. لذلك عندما يسألني أحدهم عن الأبراج الفولاذية ذات الزوايا, لا أقوم بسحب كتيب التسويق. أقول لهم ما يهم في الواقع.
من المحتمل أنك تقرأ هذا لأنه في مكان ما على طول الخط, أخبرك أحدهم أن الأبراج الفولاذية الزاوية هي العمود الفقري لصناعة الاتصالات. لم يكونوا مخطئين. ولكن هذا هو الأمر – عندما بدأت, استخدمنا الكثير من الأبراج الأنبوبية. لا تزال تفعل, لتطبيقات معينة. ولكن الصلب الزاوي? هناك سبب لكونه الخيار الأمثل لعقود من الزمن, وهذا ليس فقط لأنه أرخص.
الرياضيات هي في الواقع أنيقة جدا. خذ قطعة من الفولاذ الزاوي، على سبيل المثال قسم 100 × 100 × 10. الطريقة التي توزع بها القوى من خلال هذا الشكل على شكل حرف L تمنحك نسبة هائلة من القوة إلى الوزن. تسمح لحظة القصور الذاتي حول المحاور الرئيسية للهيكل بالتعامل مع التحميل اللامركزي من الهوائيات بطرق لا يمكن للأجزاء البسيطة مطابقتها.
لكنني أتقدم على نفسي.

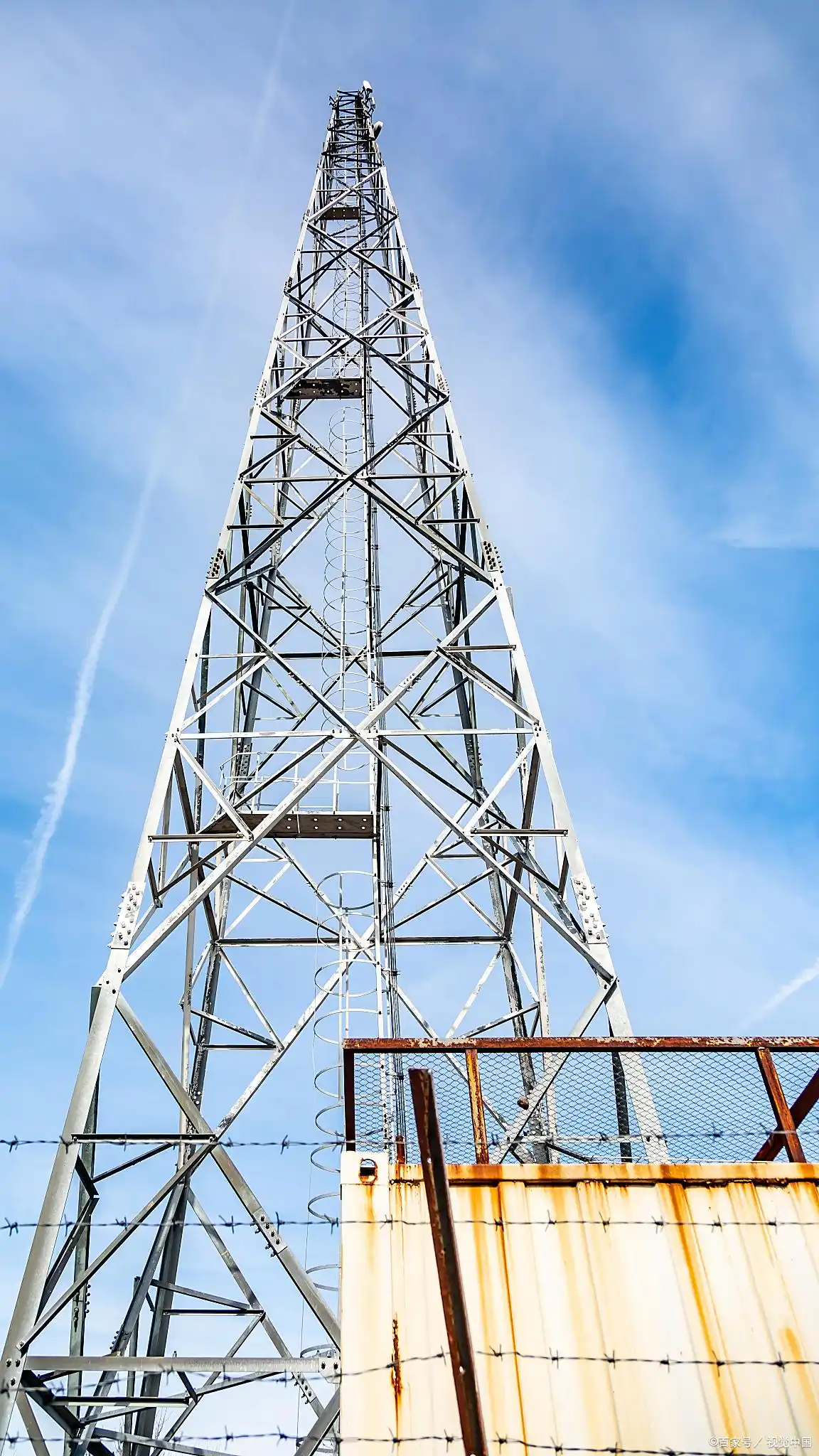

فولاذ زاوي برج الاتصالات هو بالضبط ما يبدو عليه الأمر - هيكل شبكي مصنوع من مقاطع زاوية مدلفنة على الساخن وألواح فولاذية. نحن لا نتحدث عن جميلة, احتكارات مبسطة تراها في مراكز المدن. هذه هي الهياكل النفعية, مصممة لغرض واحد: رفع الهوائيات إلى مستوى عالٍ بما يكفي للقيام بعملها وإبقائها هناك, بغض النظر عن الطقس الذي يلقي عليهم.
يكون التكوين عادةً مثلثًا أو مربعًا في المقطع العرضي — تصميمات ثلاثية أو رباعية الأرجل, حسب متطلبات الارتفاع والعقارات المتاحة. تستخدم الأبراج ثلاثية الأرجل مواد أقل, تزن أقل, ويلقي بصمة أصغر. أبراج ذات أربع أرجل? إنهم أكثر صلابة, يمكنه التعامل مع أحمال الهوائي الثقيلة, ويمنحك المزيد من الخيارات لتركيب المعدات.
الطاولة 1: تكوينات برج الصلب الزاوي المشتركة
| تكوين الساق | نطاق الارتفاع النموذجي | عرض القاعدة النموذجي | العرض العلوي النموذجي | التطبيق الأساسي |
|---|---|---|---|---|
| 3-رجل | 15م – 60م | 3م – 8م | 0.5م – 1.2م | التغطية الريفية, وصلات الميكروويف |
| 3-رجل (ثقيل) | 45م – 90م | 6م – 12م | 0.8م – 1.5م | التغطية الإقليمية, بث |
| 4-رجل | 30م – 100م+ | 4م – 15م | 1.2م – 2.5م | الحشو الحضري, أحمال الهوائي الثقيلة |
| 4-رجل (ثقيل) | 60م – 120م+ | 8م – 20م | 1.5م – 3.0م | بث, الميكروويف العمود الفقري |
سترى الآن مواصفات المواد مثل Q235B, Q345B, Q355B (يستبدل Q355B بالفعل Q345B وفقًا لمعيار GB الجديد), ASTM A572 الصف 50, أو S355JR وفقًا لمعايير EN، فهذه ليست مجرد مجموعة من الحروف. كل مواصفات لها قوة الخضوع المحددة, قابلية اللحام, والأداء على مدى درجات حرارة مختلفة.
Q235B يمنحك قوة الخضوع 235 الحد الأدنى ميجا باسكال. جيد للهياكل الخفيفة, الأعضاء الثانوية, أو التطبيقات التي لا تقوم فيها بدفع الظرف. Q345B/Q355B يتفوق على ما يصل إلى 345 الحد الأدنى من MPa هو المادة الأساسية للأرجل الرئيسية والدعامات المهمة. ولكن هناك شيء لن تخبرك به أوراق المواصفات: الانتقال من Q345B إلى Q355B تحت GB/T الجديد 1591-2018 المعيار ليس مجرد تغيير في الأرقام. الكيمياء مختلفة – مكافئ كربون أقل, قابلية لحام أفضل, تحسين المتانة. إذا كنت لا تزال تحدد Q345B في المشاريع الجديدة, أنت تعمل بمعايير عفا عليها الزمن.
لقد جلست عبر الطاولة أمام العشرات من مديري المشتريات ومديري المشاريع. بعد المجاملات, بعد الشاي, بعد أن يسألوا عن مواعيد التسليم والأسعار، عندها تظهر الأسئلة الحقيقية. وكلهم يعودون إلى نفس المخاوف القليلة.
وهي لا تعني الانهيار الكارثي، رغم أن ذلك يحدث أيضًا, في كثير من الأحيان مما تحب الصناعة الاعتراف به. إنها تعني التدهور التدريجي. التآكل يتآكل في التوصيلات الحرجة. الشقوق التعب تبدأ عند أصابع القدم الملحومة. تسوية الأساس تطرد الهيكل بأكمله من السباكة.
وإليك كيفية معالجتها.
إن الجلفنة ليست مجرد طلاء، بل هي رابطة معدنية. عندما نغلفن بالغمس الساخن إلى GB/T 13912-2002 أو ASTM A123, نحن نصنع طبقات من سبائك الزنك والحديد, إذا تم تطبيقها بشكل صحيح, سوف تدوم أكثر من عمر تصميم الهيكل. لقد أخذت عينات من أبراج عمرها 40 عامًا حيث كانت عملية الجلفنة لا تزال سليمة. لكن - وهذا لكن كبير - يعتمد كليًا على تحضير السطح وكيمياء الحمام.
الطاولة 2: متطلبات سمك الجلفنة حسب المعيار

| اساسي | الحد الأدنى لسمك الطلاء | نطاق سمك الصلب | طريقة الاختبار |
|---|---|---|---|
| GB / T 13912-2002 | 70 ميكرون | >6 مم | مقياس مغناطيسي |
| نقل الطاقة | 3.9 مل (100 ميكرون) | >6 مم | مقياس مغناطيسي |
| في ايزو 1461 | 85 ميكرون | >6 مم | مقياس مغناطيسي |
| AS/NZS 4680 | 100 ميكرون | >6 مم | مقياس مغناطيسي |
ولكن هنا هو الركل - السُمك ليس كل شيء. لقد رأيت فشل الجلفنة السميكة بشكل جميل لأن المُصنع لم يقم بتهوية المقاطع بشكل صحيح, ترك الحمض المحصور من عملية التخليل والذي شق طريقه في النهاية وبدأ في التآكل من الداخل. الحل? التفصيل السليم. يحتاج كل قسم مغلق إلى فتحات تهوية. يجب أن يكون كل سطح متداخل مغلقًا أو مصممًا للسماح باختراق الجلفنة.
وبالنسبة للحامات? AWS D1.1 هو المعيار الذهبي, لكن المعيار يوصلك حتى الآن فقط. لقد شاهدت عمال اللحام الذين يمكنهم اجتياز أي اختبار شهادة وهم يضعون خرزات جميلة تبدو مثالية - إلى أن قمت بتصويرها بالأشعة السينية ووجدت نقصًا في الانصهار في الجذر. الحماية الحقيقية تأتي من إجراءات اللحام التي تأخذ في الاعتبار الوضع الفعلي الذي سيتم فيه اللحام, ليس فقط ظروف المختبر المثالية.
هذا الخوف حقيقي, وينبغي أن يكون. لقد قمت بتحليل الفشل في ثلاثة أبراج أطاحت بها الرياح في مسيرتي المهنية. لقد كان كل واحد منهم “مصممة للرمز.” إذن ما الخطأ الذي حدث?
تحميل الرياح ليس ثابتا, وهي ليست بسيطة. عندما نصمم على TIA-222-G (لا تزال تستخدم على نطاق واسع, على الرغم من أن H حالي الآن), نحن نحسب سرعة الرياح, فئات التعرض, التأثيرات الطبوغرافية, والأهم من ذلك، وجود كميات كبيرة من الجليد في بعض المناطق. لكن الرياضيات لا تجعلك إلا جزئيًا.
تبدو صيغة قوة الرياح المؤثرة على جزء من البرج بهذا الشكل:
F=qz×G×Cf×Ae
أين:
ولكن هذا ما لا تظهره الصيغة: يختلف معامل القوة للأقسام الزاوية عن المقاطع الأنبوبية. الأسطح المسطحة تخلق المزيد من السحب, ولكنها أيضًا تخلق أنماط تدفق مختلفة. في اتجاهات معينة للرياح, يمكن للبرج الزاوي أن يرى في الواقع أحمالًا محلية أعلى على الأعضاء الفرديين مما يتوقعه التحليل الشامل.
الطاولة 3: معاملات القوة لأبراج شعرية (TIA-222-G)
| تكوين وجه البرج | $C_f$ لأبراج المربع | $C_f$ للأبراج المثلثة |
|---|---|---|
| أعضاء مسطحة الجوانب | 3.2 – 4.0 | 2.4 – 3.2 |
| أعضاء الجولة (الجميع) | 2.0 – 3.2 | 1.6 – 2.4 |
| البناء المختلط | 2.4 – 3.6 | 2.0 – 3.0 |
الحل لا يكمن فقط في تشغيل الأرقام مرة واحدة. إنه يفهم الافتراضات الكامنة وراء هذه الأرقام. عندما نصمم ل 180 كم/ساعة رياح (3-عاصفة الثانية), نحن نتحدث عن ضغط الرياح تقريبًا:
ع = 0.613 × V2
ع = 0.613 ×(50)2=0.613×2500=1532.5 باسكال
هذا حول 156 كجم لكل متر مربع من المساحة المتوقعة. لكن هذا عند الارتفاع المرجعي. اضرب بعوامل التعرض, عوامل العاصفة, وأنت تنظر بسهولة 300+ كجم/م² على قمة برج طويل.
لقد رأيت هذا مرات أكثر مما يهمني أن أحسبه. برج جميل, تصنيع مثالي, لحام ممتاز — يرتكز على أساس لم يكن مناسبًا على الإطلاق لظروف التربة.
تصميم الأساس ليس مجرد شيء تسحبه من طاولة قياسية. بالتأكيد, لدينا تصاميم نموذجية ل “طبيعي” التربة - عمق 2-3 أمتار, وسادة وقاعدة خرسانية مسلحة, الضغط باستمرار على مسامير التثبيت الموجودة 1.5 إلى 2.5 مترا طويلة, 36مم إلى 64 مم حسب البرج. لكن “طبيعي” التربة غير موجودة في العديد من الأماكن التي عملت فيها.
خذ المشروع الذي قمنا به في تشانجيانغ مرة أخرى 2019. أظهر تقرير التربة الطين, لكن لم يخبرنا أحد أنه كان طينًا متمددًا، وهو النوع الذي ينتفخ عندما يبتل وينكمش عندما يجف. خلال ستة أشهر من التثبيت, كان البرج 45 ملم من راسيا. الإصلاح? تدعيم الأساس بخوازيق احتكاكية تنزل إلى الطبقة المستقرة 12 متر أدناه. كلف العميل ثلاثة أضعاف ما خصصه في الميزانية.
الآن نقوم بإجراء اختبار انتفاخ بسيط على أي موقع من الطين. إذا كان مؤشر اللدونة أعلى 25, إما أننا نذهب إلى أساسات عميقة أو نستبدل عمود التربة بأكمله الموجود أسفل الأساس بمواد حبيبية.
الطاولة 4: معلمات الأساس النموذجية حسب نوع التربة

| نوع التربة | قدرة التحمل (كيلو باسكال) | حجم الوسادة النموذجي (4-رجل, 40م) | مرساة الترباس التضمين | اعتبارات خاصة |
|---|---|---|---|---|
| صخرة | 500+ | 2.5م × 2.5 م × 0.8 م | 1.2م – 1.5م | الحد الأدنى من التعزيز اللازم |
| الحصى الكثيفة | 300-400 | 3.5م × 3.5 م × 1.0 م | 1.8م – 2.2م | الصرف الجيد أمر بالغ الأهمية |
| الطين القاسي | 200-300 | 4.0م × 4.0 م × 1.2 م | 2.0م – 2.5م | تحقق من وجود انكماش وتضخم |
| الرمال فضفاضة | 100-150 | 5.0م × 5.0 م × 1.5 م | 2.5م – 3.0م | هناك حاجة إلى الدمك أو الأكوام |
| الطين الناعم | 50-100 | غطاء كومة | أكوام إلى 8 م + | التحقيق الجيوتقني إلزامي |
وهذا الخوف له ما يبرره, لأن التثبيت هو المكان الذي تحدث فيه معظم المشكلات التي ليست مشكلات في التصميم بالفعل.
لقد شاهدت طاقمًا في كمبوديا يحاول تشييد برج بطول 60 مترًا برافعة 10 طن أقل من طاقتها لأن مدير المشروع كان يحاول توفير المال عند استئجار المعدات. لقد وصلوا إلى البرج في منتصف الطريق, بدأت الرافعة في الانقلاب, وكان عليهم إجراء عملية خفض طارئة أدت إلى ثني نصف أعضاء الدعامات.
الرياضيات لاختيار الرافعة ليست معقدة, ولكن الناس يتجاهلون ذلك:
السعة المطلوبة = عدد المصاعد إجمالي الوزن × عامل الأمان
لكن “الوزن الإجمالي” ليس فقط الفولاذ. إنها التزوير, العروات الرفع, التدعيم المؤقت. وعامل الأمان? للمصاعد الحرجة, نحن نستخدم 1.5 الحد الأدنى. وهذا يعني أنه إذا كان الجزء الأثقل لديك يزن 5 طن, أنت بحاجة إلى رافعة مصنفة لـ 7.5 طن في هذا نصف القطر. كما أن نصف القطر مهم، حيث تنخفض سعة الرافعة بسرعة مع تمدد ذراع الرافعة وتحرك الحمولة بعيدًا عن مركز الدوران.
الوصلات المسدودة هي جمال ولعنة الأبراج الفولاذية الزاويّة. أنها تجعل الانتصاب ممكنا, السماح للتفكيك إذا لزم الأمر, وإنشاء مسارات تحميل يمكن التنبؤ بها. ولكنها تنطوي أيضًا على خطر التخفيف.
يجب شد كل مسمار في البرج إلى عزم دوران محدد:
تي=ك×د×ف
أين:
للحصول على درجة 8.8 الترباس M20, نحن عادة ننظر إلى التحميل المسبق 125 كيلو نيوتن, مما يعطي عزم دوران:
T=0.17×20×125000=425,000 N⋅mm=425 N⋅m
ولكن هذا هو الأمر - تحتاج مفاتيح عزم الدوران إلى المعايرة, ولقد رأيت مواقع حيث “معايرة” لم ير مفتاح عزم الدوران مختبر معايرة منذ خمس سنوات. النتيجة? البراغي إما undertorqued (تخفيف مع مرور الوقت) أو مثقلة (العائد أو الكسر).
الطاولة 5: مواصفات الترباس للأبراج الفولاذية الزاويّة
| بولت العلمية | قوة العائد (ميغاباسكال) | قوة الشد (ميغاباسكال) | تطبيق نموذجي | عزم التثبيت (م20) |
|---|---|---|---|---|
| 4.6 | 240 | 400 | تستعد الثانوية | 210 ن · م |
| 5.6 | 300 | 500 | اتصالات عامة | 260 ن · م |
| 6.8 | 480 | 600 | الأعضاء الرئيسيين | 320 ن · م |
| 8.8 | 640 | 800 | اتصالات حرجة | 425 ن · م |
| 10.9 | 900 | 1000 | قوة عالية خاصة | 550 ن · م |
الحل لا يكمن فقط في التحكم بشكل أفضل في عزم الدوران. من المفهوم أن الأسطح المجلفنة لها خصائص احتكاك مختلفة عن الفولاذ النظيف. يتغير عامل الجوز K مع التشحيم, الانتهاء من السطح, حتى الرطوبة. لقد بدأنا نشترط أن تستخدم جميع الوصلات المهمة مؤشرات التوتر المباشر - تلك الحلقات الصغيرة المقببة التي تتسطح عند تحقيق التوتر المناسب.

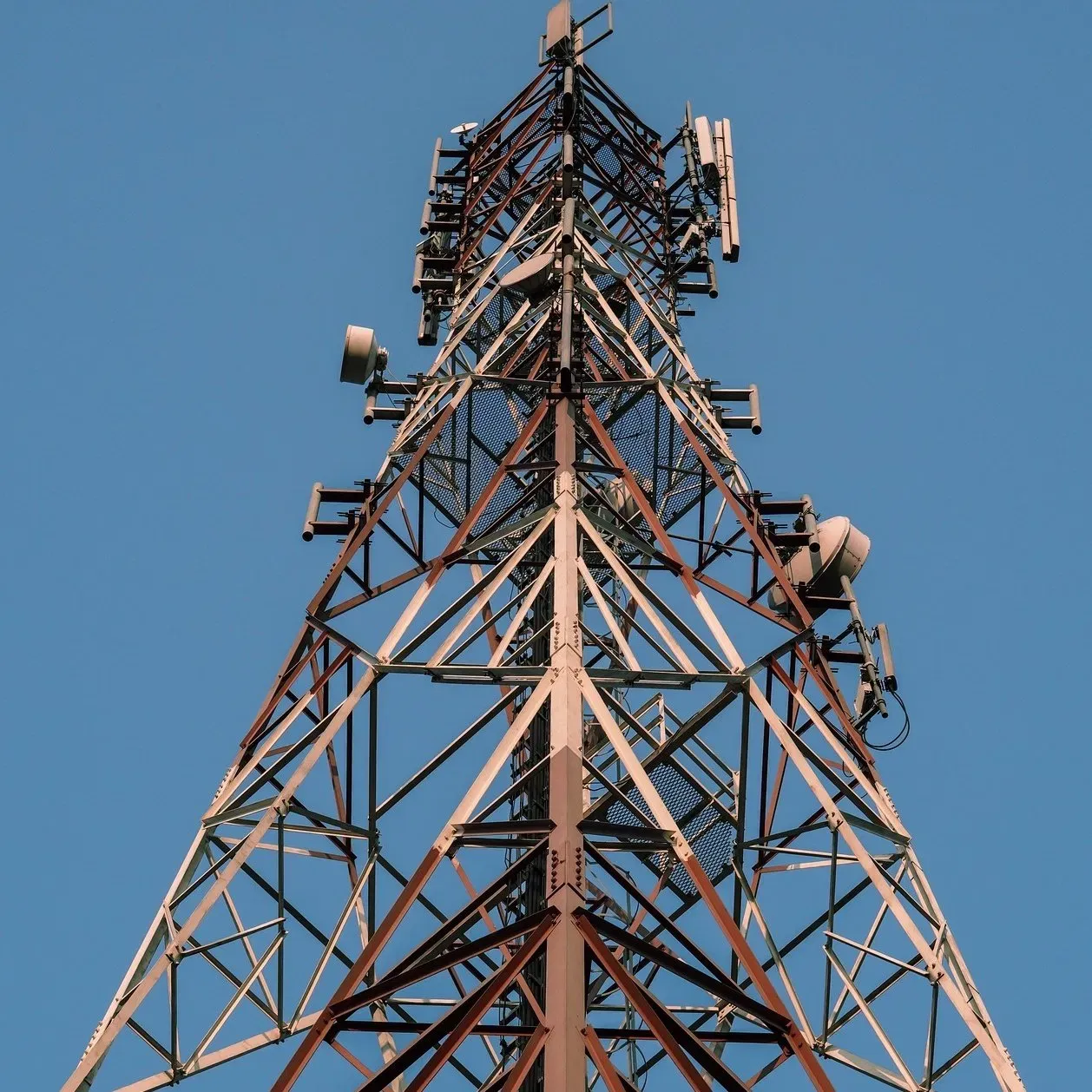

صناعة الخبز والزبدة. كل جي إس إم, CDMA, 3G, 4G, والآن تعتمد شبكة 5G على الأبراج. لكن المتطلبات تغيرت. مع 5G, نحن نرى المزيد من المعدات على ارتفاعات أقل – خلايا صغيرة, أنظمة الهوائي الموزعة. لكن التغطية الكلية لا تزال بحاجة إلى الارتفاع, ولا تزال الأبراج الفولاذية ذات الزوايا توفر الحل الأكثر فعالية من حيث التكلفة لتغطية المناطق الريفية والضواحي.
أصبحت تكوينات الهوائي أكثر تعقيدًا. كان يستخدم هوائي واحد أو اثنين لكل مشغل. الآن نرى صفائف متعددة, وحدات الراديو عن بعد (RRUS) شنت الحق في الهوائي, أجهزة استقبال GPS, أطباق الميكروويف للتوصيل. قد يتضمن التكوين النموذجي على برج يبلغ ارتفاعه 50 مترًا:
كل ذلك يضيف حمل الرياح. يمكن أن يحتوي هوائي اللوحة الواحدة على مساحة مسقطة قدرها 0.5-1.0 م². اضرب ب 6, أضف الأطباق, أضف الصلب المتصاعد, وأنت تنظر 10-15 متر مربع من المساحة الإضافية التي لم تكن في التصميم الأصلي. ولهذا السبب، قمنا بالتصميم مع وضع التحميل المستقبلي في الاعتبار - حيث تعتبر السعة الاحتياطية بنسبة 20-30% ممارسة قياسية لأي شخص تعرض لحروق بسبب الاضطرار إلى تعزيز البرج بعد خمس سنوات.
البث التلفزيوني والإذاعي وحش مختلف. الهوائيات أكبر, أثقل, وغالبًا ما يتم تركيبه في الأعلى وليس على الجانب. قد يكون هوائي بث FM نموذجيًا 6-8 مترا, وزن 500-1000 كلغ, مع حمل الرياح الذي يمثل في الأساس حملًا نقطيًا في أعلى البرج.
إن الرياضيات الخاصة بالهوائيات المثبتة في الأعلى لا ترحم:
ربما = المروحة × ح + ∑(برج×2س)
تزداد اللحظة عند القاعدة خطيًا مع الارتفاع. يرى برج يبلغ ارتفاعه 60 مترًا بهوائي علوي ثقيل تقريبًا كل لحظة قاعدته من هذا الهوائي, وليس من البرج نفسه.
وصلات الميكروويف لها متطلباتها الخاصة. تحتاج الأطباق إلى خط رؤية واضح, مما يعني أنها يجب أن تكون عالية بما يكفي لإزالة العوائق. ولكنها تحتاج أيضًا إلى دقة توجيه لا تتغير مع الرياح أو درجة الحرارة. غالبًا ما تكون متطلبات العمودية لأبراج الميكروويف أكثر صرامة من تلك المطلوبة للأبراج الخلوية.<1/1000 هو نموذجي, ولكن بعض الروابط تحتاج 1/2000 أو أفضل.
العلاقة بين انحراف البرج وفقدان الإشارة ليست خطية:
الخسارةB=20log10(π4πR)+Δ مشيرا
عندما يتقلب البرج أو يتأرجح, يمكن أن يؤدي خطأ التأشير إلى تحويل الإشارة القوية إلى إشارة ثابتة. لقد رأيت وصلات الموجات الدقيقة تنخفض بسبب انحراف البرج 0.5 درجات في رياح معتدلة - ضمن الحدود الهيكلية, ولكن كارثية بالنسبة لميزانية الارتباط.
الصناعة لا تقف ساكنة. فيما يلي ثلاثة اتجاهات أراها الآن والتي تغير طريقة تصميم وبناء الأبراج الفولاذية ذات الزوايا.
تم تحديث معايير GB الصينية في 2018, استبدال Q345 بـ Q355. الأرقام مهمة - الحد الأدنى للإنتاجية هو 355 ميجا باسكال بدلاً من 355 ميجا باسكال 345. تغيير صغير, ولكنه يعكس التحسينات في صناعة الصلب. التغيير الأكثر أهمية هو في صيغة مكافئ الكربون:
CEV=C+6Mn+5Cr+Mo+V+15Ni+Cu
يتطلب المعيار الجديد انخفاض قيمة CEV لتحسين قابلية اللحام. وهذا يعني أن التسخين المسبق المطلوب أقل, أقل خطر تكسير الهيدروجين, تصنيع أسرع. إذا كان المصنع الخاص بك لا يزال يستخدم المخزون القديم Q345, اسأل لماذا.
لقد بدأنا نرى متطلبات النماذج الرقمية التي تتجاوز مرحلة التصميم. يريد العملاء نموذجًا يمكنهم استخدامه لتخطيط الصيانة, لإضافات الهوائي, لسنوات التقييم الهيكلي على الطريق. إن النهج القديم، المتمثل في ضياع الرسومات المبنية في ملف، يحتضر.
لبرج زاوي 60 مترا, قد يشمل التوأم الرقمي:
بدأت معايير البناء الأخضر تؤثر على شراء الأبراج. أسئلة حول المحتوى المعاد تدويره, حول أنظمة الطلاء, حول إمكانية إعادة التدوير في نهاية العمر. تحقق الأبراج الفولاذية ذات الزوايا نتائج جيدة هنا، فالفولاذ قابل لإعادة التدوير بلا حدود, الجلفنة لا تمنع إعادة التدوير, والبناء المثبت بمسامير يعني أنه يمكن تفكيكها بدلاً من هدمها.
دعوني أخبركم عن مشروع في شمال فيتنام. نحن نقدم عرضًا على برج زاوي يبلغ ارتفاعه 70 مترًا, فاز بالعقد, ملفقة, تم شحنها, مثبتة. كل شيء سار على أكمل وجه. ثم طلب العميل دليل الصيانة.
لقد أرسلنا دليلنا القياسي – فترات التفتيش, الشيكات عزم الدوران, مراقبة التآكل, علامات تسوية الأساس. نظر إليه فريق الصيانة التابع للعميل وقال, “لا يمكننا قراءة هذا. إنها باللغة الإنجليزية.”
لذلك كان علينا أن نترجم. ثم أعد الترجمة عندما تكون الترجمة الأولى غير دقيقة. ثم قم بإرسال أحد الفنيين لتدريب الفريق المحلي لأن الدليل المترجم ما زال غير واضح. تمت الإضافة 15% لتكاليفنا وشهرين للجدول الزمني.
الدرس? متطلبات الصيانة مهمة بقدر متطلبات التصميم. إذا كان برجك سيذهب إلى مكان ما مع متحدثين غير الإنجليزية, أنت بحاجة إلى وثائق باللغة المحلية, وتحتاج إلى تدريب يتناسب مع مستويات المهارات المحلية.
الطاولة 6: متطلبات الصيانة حسب المكون
| عنصر | تردد التفتيش | القضايا المشتركة | الإجراء العلاجي |
|---|---|---|---|
| اتصالات انسحب | سنويا (مرئي), 5 سنوات (فحص عزم الدوران) | تخفيف, تآكل | ومرة أخرى, استبدال إذا تآكل |
| الأسطح المجلفنة | سنويا | الصدأ الأبيض, البقع الداكنة | ينظف, تطبيق الطلاء الغني بالزنك |
| اللحامات | 5 سنوات (مرئي), 10 سنوات (إن دي تي) | تكسير, تآكل | طَحن, إصلاح اللحام |
| المؤسسة | سنويا (مرئي), 5 سنوات (استطلاع) | مستعمرة, تكسير | شاشة, تدعم إذا كانت نشطة |
| يتصاعد الهوائي | سنويا | تآكل, مسامير فضفاضة | ومرة أخرى, استبدال إذا تآكل |
| الحماية من الصواعق | سنويا | اتصالات متآكلة, الموصلات المكسورة | اتصالات نظيفة, استبدال الموصلات |
في 2022, أكملنا برجًا فولاذيًا بزاوية 90 مترًا لعميل البث في مقاطعة فوجيان, حول 2 كيلومترات من الساحل. كان اختيار الموقع غير قابل للتفاوض، وكان عليه أن يغطي واديًا محددًا والمياه الساحلية وراءه.
التحديات:
الحلول:
تم تشغيل البرج منذ 18 أشهر الآن. لدينا قسائم مراقبة التآكل مثبتة على ارتفاعات مختلفة, وتظهر القراءات الأولية معدلات تآكل أقل بكثير من المتوقع. تسوية الأساس? أقل من 5 ملم بعد سنة واحدة. وقد سجل نظام مراقبة الرياح هبوبًا 150 كم/ساعة مع عدم وجود انحراف كبير.
ولكن إليك ما لا تظهره ورقة المواصفات: يستخدم الصيادون المحليون البرج كمعلم. لقد رسموا خطًا أحمر حول القاعدة على مستوى 5 أمتار، وهو شيء يتعلق بقواربهم, الملاحة الخاصة بهم, تقاليدهم. لم نحدد ذلك. العميل لم يطلب ذلك. لكنه حدث, والآن أصبح هذا البرج جزءًا من المجتمع.
إذا كنت تقرأ هذا لأنك على وشك شراء برج فولاذي زاوي, هذا ما سأخبرك به:
لا تشتري بالسعر وحده. الفرق بين البرج الجيد والبرج السيئ ليس في درجة الفولاذ، بل في التفاصيل. نوعية اللحام. دقة الحفر. الرعاية في الجلفنة. اكتمال التوثيق.
قم بزيارة المتجر الرائع. إذا لم تتمكن من الزيارة, الحصول على جولة فيديو. انظر كيف يقومون بتخزين المواد. انظر إلى أكشاك اللحام الخاصة بهم. انظر إلى محطة مراقبة الجودة الخاصة بهم. نظيفة, المتجر المنظم ينتج أبراجًا أفضل من المتجر الفوضوي, توقف كامل.
اسأل مجمعيهم. يحظى عمال اللحام دائمًا بأكبر قدر من الاهتمام, لكن المجمعين الذين يضعون الفولاذ ويقومون باللحام البقعي قبل اللحام، لا يقلون أهمية. المجمع الجيد يجعل مهمة اللحام أسهل بكثير, بينما المجمع السيئ يجعل المهمة مستحيلة.
التحقق من المراجع. لكن لا تتصل فقط بالمراجع التي يقدمونها لك. اسأل عن المشاريع منذ خمس سنوات, ليس العام الماضي. البرج الذي ظل قائما لمدة خمس سنوات دون مشاكل يخبرك أكثر من البرج الذي ظل قائما لمدة ستة أشهر.
فهم الخدمات اللوجستية. برج طوله 60 مترًا ينهار إلى ربما 20-30 قطع للشحن. كيف يتم تعبئتها تلك القطع? كيف يتم وضع علامة عليها? لقد رأيت شحنات تصل بالفولاذ في حالة ممتازة ولكن العلامات جرفتها الأمطار, ترك طاقم التشييد يلعبون ألعاب التخمين 50 طن من الفولاذ.

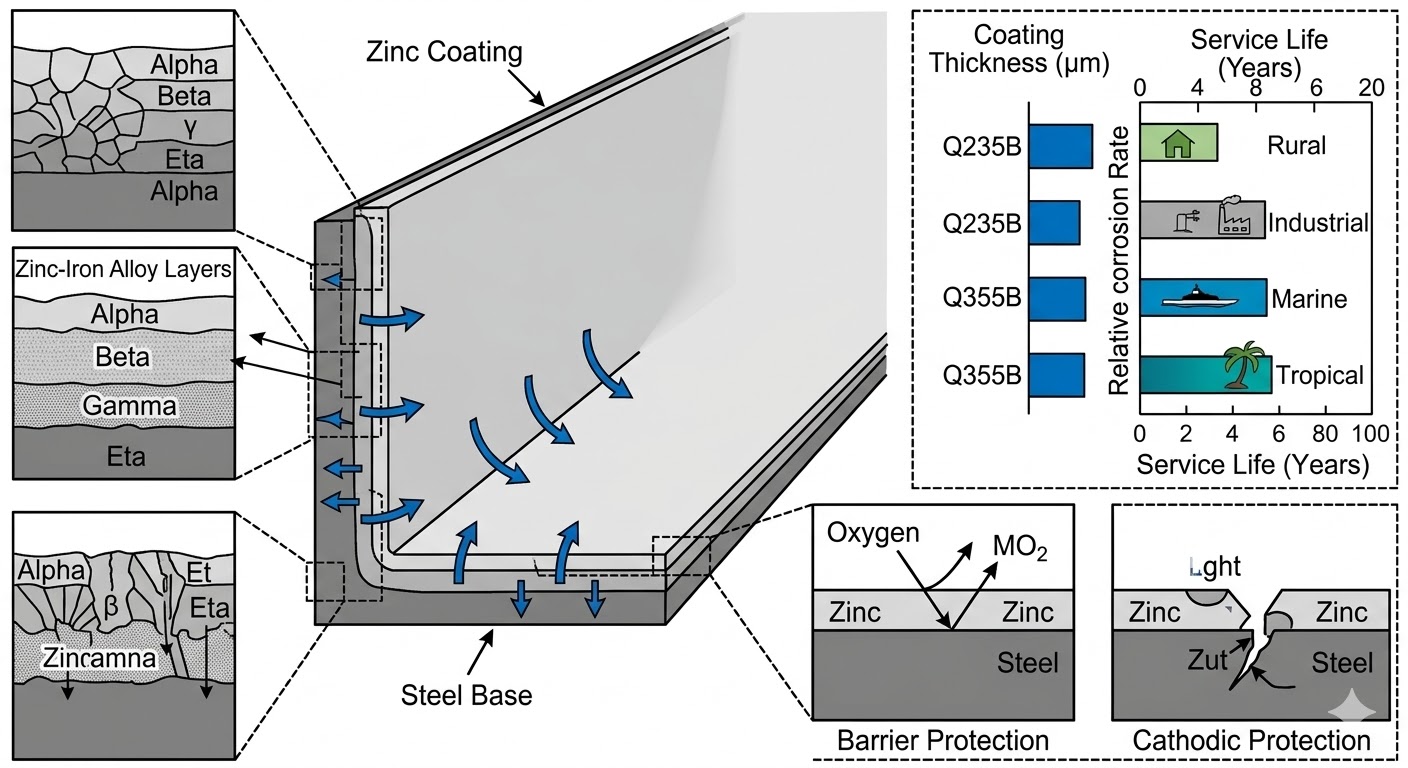

الرسم البياني الأول: مواد & تحليل الحالة البيئية
سوف تظهر هذه الصورة البنية المجهرية للطبقة المجلفنة بالغمس الساخن على سطح زاوية الفولاذ, بالإضافة إلى آلية مقاومة التآكل وتأثيرها الوقائي في البيئات الخارجية ورذاذ الملح.

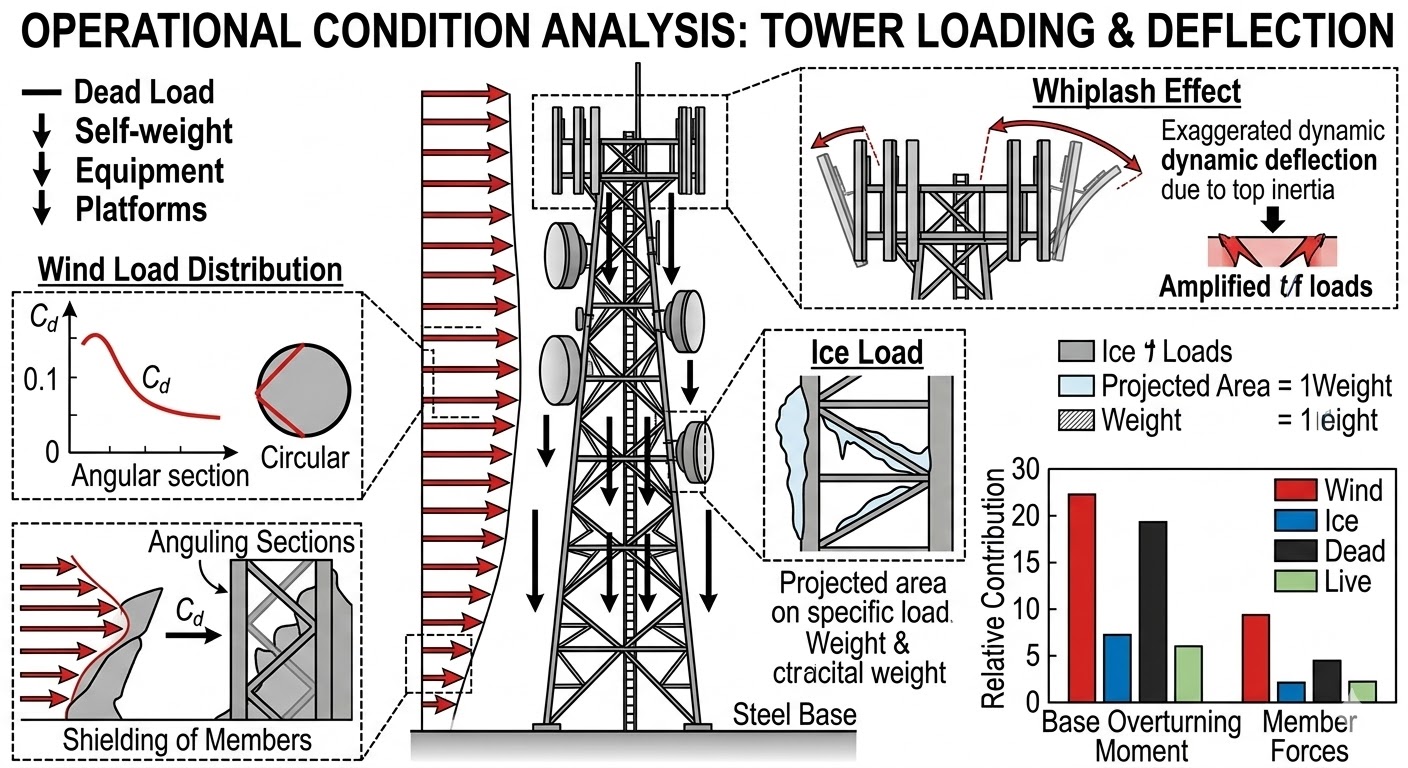

المخطط الثاني: تحليل الحالة التشغيلية الهيكلية للبرج
سيوضح هذا الرسم البياني كيفية توزيع الأحمال المعقدة المختلفة على برج الاتصالات وكيفية تأثيرها على البرج, بما في ذلك الحمولة الميتة (الوزن الذاتي, هوائي), الحمل الحي (اعمال صيانة), والأحمال البيئية الأكثر أهمية (حمل الرياح, حمولة الجليد).

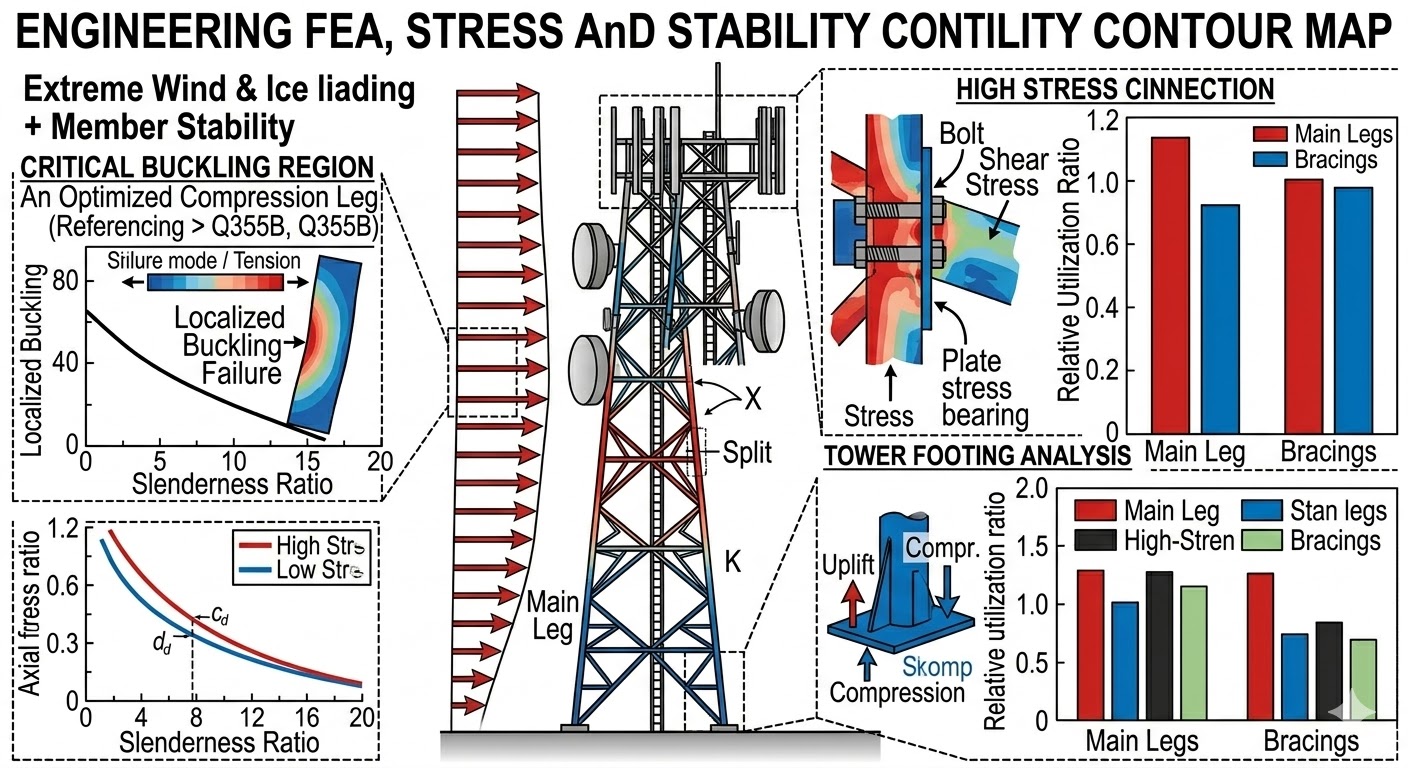

الرسم البياني الثالث: الأداء الميكانيكي & تحليل الإجهاد
سيكون هذا الرسم البياني عبارة عن تحليل هندسي للعناصر المحدودة (الهيئة الاتحادية للبيئة) رسم بياني, والذي يستخدم ظلال الألوان لإظهار توزيع الضغط على الأجزاء الرئيسية والقطرية للبرج في ظل ظروف سرعة الرياح الشديدة, وخاصة تحليل استقرار الأعضاء الضاغطة وظروف الإجهاد في المفاصل.
