Kekuatan Penyelenggaraan menara penghantaran voltan tinggi dalam keadaan yang dilindungi ais
Berdikari, konduktor, Dan menara lelaki – Analisis teori dan kajian eksperimen
Mungkin 3, 2025
Kekuatan Penyelenggaraan menara penghantaran voltan tinggi dalam keadaan yang dilindungi ais: Analisis mekanikal, Perbandingan Parameter, dan kajian proses pembuatan

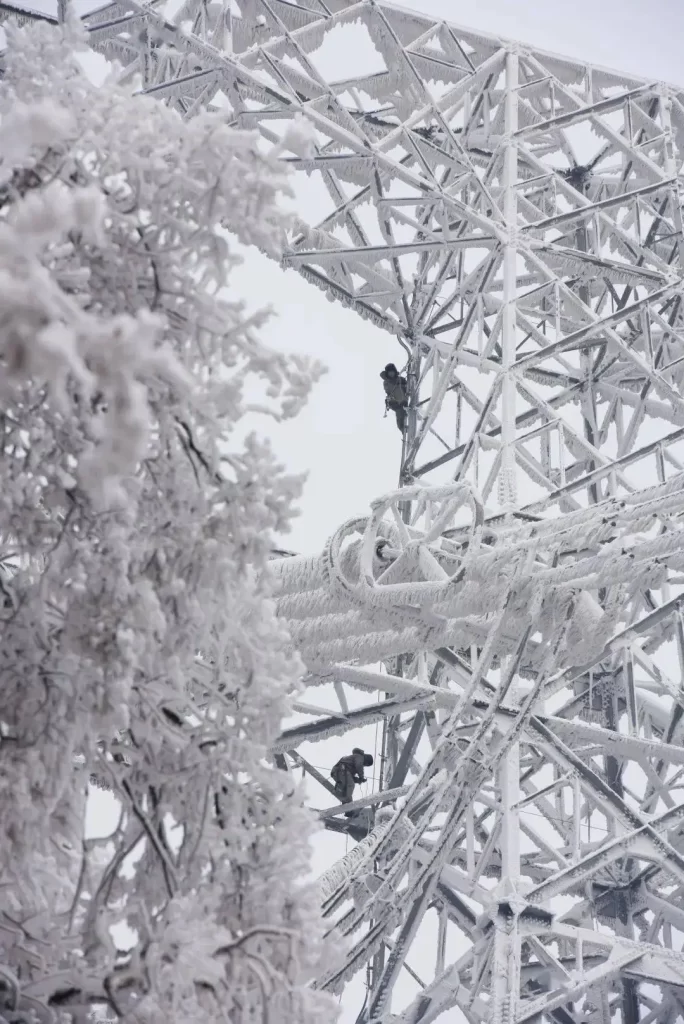

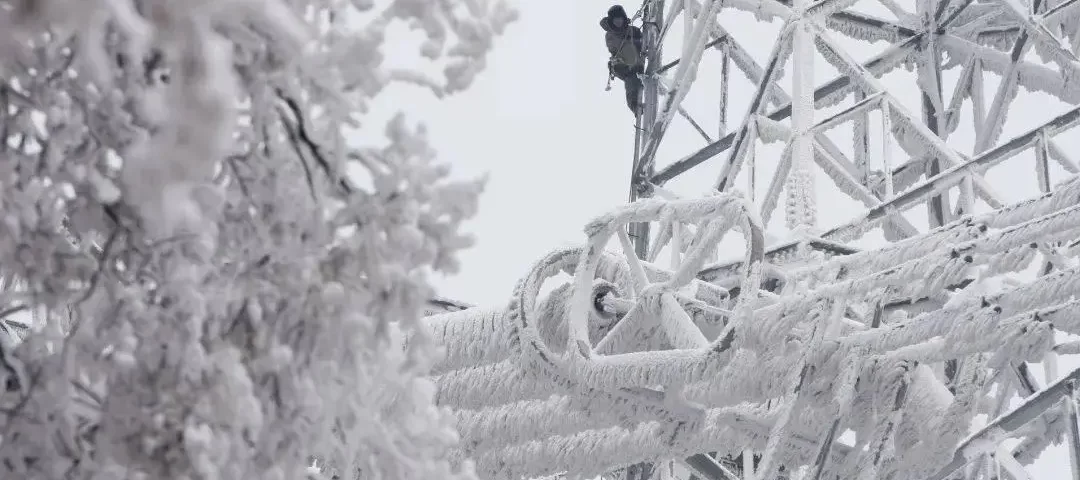

Menara penghantaran voltan tinggi adalah komponen infrastruktur kritikal yang mesti mengekalkan integriti struktur di bawah keadaan persekitaran yang keras, seperti pertambahan ais terhadap konduktor dan ahli menara. Keadaan yang dilindungi ais memperkenalkan beban tambahan yang ketara, termasuk berat ais menegak, Beban angin di permukaan bersalut ais, dan kesan dinamik dari penumpahan ais atau galloping. Dokumen ini memberikan analisis komprehensif tentang bagaimana menara penghantaran mengekalkan kekuatan dalam persekitaran yang dilindungi ais, Menggabungkan analisis mekanikal, Perbandingan parameter, Formula saintifik, dan pandangan mengenai proses pembuatan menara anti-icing.
1. Analisis mekanikal menara penghantaran dalam keadaan yang dilindungi ais
Menara Transmisi di persekitaran yang dilindungi ais menghadapi senario pemuatan kompleks yang mencabar kestabilan struktur mereka. Pertimbangan mekanikal utama termasuk:
- Muatan Ais: ICE Accretion pada Konduktor dan Ahli Menara Menambah Beban Menegak dan Lateral.
- Beban angin: Ais meningkatkan kawasan permukaan yang terdedah kepada angin, menguatkan daya seret.
- Beban Dinamik: Ice Shedding atau Conductor Galloping mendorong getaran dinamik.
- Kesan terma: Suhu sejuk mengubah sifat bahan, seperti kemuluran keluli.
1.1 Pengiraan beban ais
Beban ais pada ahli konduktor atau menara boleh dimodelkan sebagai beban yang diedarkan secara seragam. Berat ais per unit panjang dikira menggunakan:
di mana:
- \( W_{\teks{ais}} \): Beban ais per unit panjang (N/m)
- \( \rho_{\teks{ais}} \): Ketumpatan ais (biasanya 900 kg/m³ untuk ais sayu)
- \( T_{\teks{ais}} \): Ketebalan ais (m)
- \( D \): Diameter konduktor atau ahli (m)
Untuk konduktor dengan \( D = 0.03 \, \teks{m} \) dan \( T_{\teks{ais}} = 0.03 \, \teks{m} \):
1.2 Beban angin pada konduktor yang dilindungi ais
Beban angin pada konduktor yang dilindungi ais dikira menggunakan:
di mana:
- \( F_{\teks{angin}} \): Daya angin (N)
- \( \rho_{\teks{udara}} \): Ketumpatan udara (1.225 kg/m³ pada aras laut)
- \( C_D \): Pekali seret (biasanya 1.0 untuk bentuk silinder)
- \( V \): Kelajuan angin (Cik)
- \( L \): Panjang konduktor atau ahli (m)
untuk \( V = 30 \, \teks{Cik} \), \( D = 0.03 \, \teks{m} \), \( T_{\teks{ais}} = 0.03 \, \teks{m} \), dan \( L = 1 \, \teks{m} \):
1.3 Analisis Buckling
Beban Buckling Kritikal untuk Ahli Mampatan diberikan oleh Formula Euler:
di mana:
- \( P_{\teks{cr}} \): Beban Buckling Kritikal (N)
- \( E \): Modulus Keluli Young (210 GPa)
- \( saya \): Momen inersia (m⁴)
- \( K \): Faktor panjang yang berkesan (biasanya 1.0)
- \( L \): Panjang ahli (m)
Untuk bahagian sudut keluli dengan \( I = 1.2 \kali 10^{-6} \, \teks{m}^4 \), \( L = 2 \, \teks{m} \):
1.4 Kesan dinamik dari penumpahan ais
Penumpahan ais memperkenalkan beban dinamik yang dimodelkan sebagai:
di mana:
- \( \dan \): Faktor kesan dinamik (1.5-2.0)
- \( L \): Panjang span (m)
Untuk a 300 m rentang dengan \( W_{\teks{ais}} = 5.09 \, \teks{N/m} \) dan \( \dan = 1.8 \):
2. Perbandingan parameter untuk penyelenggaraan kekuatan
| Parameter | Reka bentuk standard | Reka bentuk tahan ais | Kesan ke atas kekuatan |
|---|---|---|---|
| Ketebalan Ais | 10-15 mm | 30-50 mm | Ketebalan ais yang lebih tinggi meningkatkan beban menegak dan angin, memerlukan ahli yang lebih kuat. |
| Kekuatan hasil keluli | 355 MPa (Q355 Steel) | 420 MPa (Q420 Steel) | Kekuatan hasil yang lebih tinggi meningkatkan kapasiti galas beban sebanyak ~ 18%. |
| Konfigurasi Bracing | Standard X-Bracing | X-bracing diperkuat dengan diafragma | Diafragma mengurangkan kesan kilasan sebanyak ~ 30%. |
| Jenis asas | Pijakan konkrit standard | Yayasan Slab Hibrid | Asas Hibrid meningkatkan rintangan kepada ubah bentuk tanah sebanyak ~ 25%. |
| Ketebalan galvanization | 80-100 μm | 120-150 μm | Galvanization tebal memanjangkan rintangan kakisan, mengurangkan penyelenggaraan sebanyak ~ 40%. |
| Nisbah Slenderness Ahli | 150–200 | 100-150 | Nisbah kelembapan yang lebih rendah meningkatkan rintangan buckling sebanyak ~ 20%. |
3. Analisis Saintifik Penyelenggaraan Kekuatan Menara
- Pemilihan Bahan: Keluli kekuatan tinggi (cth, Q420) Tawaran ~ kapasiti beban 18% lebih tinggi.
- Pengoptimuman struktur: Analisis unsur terhingga (FEA) meramalkan mod kegagalan.
- Ahli sekunder: Pendakap meningkatkan kekakuan kilasan.
- Pengurangan dinamik: Peredam mengurangkan kesan dinamik sebanyak ~ 20-30%.
- Sistem Pemantauan: Pemantauan masa nyata mengesan ubah bentuk.
4. Proses pembuatan untuk menara penghantaran anti-icing
- Penyediaan Bahan:
- Keluli Berkekuatan Tinggi: Q420 Steel dengan 420 Kekuatan hasil MPA.
- galvanization: 120-150 μm salutan zink melalui proses panas.
- Fabrikasi:
- Pemotongan ketepatan: Mesin CNC memastikan ketepatan.
- Welding: Kimpalan alur setiap piawai.
- Perhimpunan: Bolt berkekuatan tinggi (Gred-10.9 M30).
- Ciri-ciri reka bentuk anti-icing:
- Pembentukan aerodinamik: Mengurangkan pertambahan ais.
- Salutan hidrofobik: Salutan berasaskan silikon mengurangkan lekatan ais.
- Pengukuhan diafragma: Meningkatkan kekakuan kilasan.
- Kawalan kualiti:
- Ujian Tidak Memusnahkan: Ujian zarah ultrasonik dan magnet.
- Ujian beban: Ujian berskala penuh mengesahkan kapasiti.
- Pemeriksaan salutan: Ujian semburan garam memastikan ketahanan.
- Pengoptimuman parameter:
- Ketebalan dinding: 12 mm mengurangkan risiko buckling sebanyak ~ 25%.
- Tork bolt: 400-500 nm meminimumkan kemerosotan.
- Keratan Rentas Ahli: Bahagian yang lebih besar meningkatkan rintangan buckling sebanyak ~ 15-20%.
5. Penyelidikan dan hasil terkini
- Ujian Skala Penuh: 25% Peningkatan rintangan ubah bentuk dengan asas hibrid.
- Simulasi FEA: Meramalkan buckling di bawah 50 beban ais mm.
- Pengoptimuman metaheuristik: Dikurangkan jisim sebanyak 10-40%.
- Salutan hidrofobik: Mengurangkan Ice Iceon sebanyak ~ 50%.
- Pemantauan SAR: Mengesan ubah bentuk di menara UHV.
Dokumen ini terus melanjutkan analisis menara penghantaran voltan tinggi di persekitaran yang dilindungi ais, memberi tumpuan kepada pertimbangan kesan alam sekitar, Analisis Ekonomi Reka Bentuk Tahan Ais, dan standard global dan rangka kerja pengawalseliaan. Ia dibina pada analisis mekanikal sebelumnya, Teknologi anti-icing, Kajian kes, dan trend masa depan, mengekalkan keteguhan saintifik dengan formula, Perbandingan parameter, dan pandangan yang didorong oleh data.
Dokumen ini memanjangkan analisis menara penghantaran voltan tinggi di persekitaran yang dilindungi ais, memberi tumpuan kepada teknologi anti-icing maju, Kajian kes kegagalan menara, dan trend masa depan dalam reka bentuk menara tahan ais. Ia dibina pada analisis mekanikal sebelumnya, Perbandingan parameter, dan proses pembuatan, mengekalkan keteguhan saintifik dengan formula dan pandangan yang didorong data.
7. Teknologi Anti-Icing Advanced
Menara Transmisi Moden menggabungkan teknologi anti-icing maju untuk mengurangkan pertambahan ais dan mengurangkan beban struktur. Teknologi ini meningkatkan kebolehpercayaan dan mengurangkan kos penyelenggaraan dalam keadaan musim sejuk yang teruk.
7.1 Sistem de-icing aktif
Sistem de-icing aktif menggunakan tenaga luaran untuk mengeluarkan ais dari konduktor dan ahli menara. Kaedah umum termasuk:
-
- Thermal de-icing: Pemanasan joule menggunakan arus elektrik untuk konduktor, menaikkan suhu mereka untuk mencairkan ais. Kuasa yang diperlukan dikira sebagai:
di mana:
-
-
- \( P_{\teks{haba}} \): Kuasa pemanasan (W)
- \( saya \): Semasa (A)
- \( R \): Rintangan konduktor (Oh)
-
Untuk konduktor dengan \( R = 0.1 \, \Omega/ Text{km} \) dan \( I = 500 \, \teks{A} \):
- Mekanikal de-icing: Peranti robot atau sistem getaran menghilangkan ais. Amplitud getaran direka untuk melebihi kekuatan lekatan ais, biasanya 0.5-1.0 MPa.
7.2 Lapisan anti-icing pasif
Salutan pasif mengurangkan lekatan ais tanpa tenaga luaran. Salutan hidrofobik dan superhydrophobic, seperti bahan berasaskan fluoropolimer, kekuatan lekatan ais yang lebih rendah hingga ~ 0.1 MPa. Sudut kenalan (\( \theta \)) air di permukaan ini dimodelkan sebagai:
di mana:
- \( \gamma_{\teks{SG}} \): Ketegangan permukaan gas pepejal
- \( \gamma_{\teks{Sl}} \): Ketegangan permukaan pepejal-cecair
- \( \gamma_{\teks{LG}} \): Ketegangan permukaan gas cecair
Salutan superhydrophobic mencapai \( \theta > 150^ circ \), mengurangkan pertambahan ais sebanyak ~ 60% berbanding dengan permukaan yang tidak dirawat.
7.3 Perbandingan teknologi anti-icing
| Teknologi | Mekanisme | Kecekapan | Kos | Penyelenggaraan |
|---|---|---|---|---|
| Thermal de-icing | Pemanasan joule | 80-90% penyingkiran ais | tinggi (intensif tenaga) | Sederhana (pemeliharaan sistem) |
| Mekanikal de-icing | Getaran/robot | 70-85% penyingkiran ais | Sederhana | tinggi (memakai mekanikal) |
| Salutan hidrofobik | Mengurangkan lekatan ais | 50-60% pengurangan ais | rendah | rendah (reapplication setiap 5-10 tahun) |
8. Kajian kes kegagalan dan pelajaran menara yang dipelajari
Kegagalan menara sejarah dalam keadaan yang dilindungi ais memberikan pandangan kritikal untuk meningkatkan amalan reka bentuk dan penyelenggaraan.
8.1 2008 Ribut ais China Selatan
yang 2008 Ribut ais di China Selatan menyebabkan 7,000 menara penghantaran kegagalan kerana beban ais melebihi 50 mm. Penemuan utama:
- Beban ais yang dipandang rendah: Piawaian reka bentuk diandaikan 15 ketebalan ais mm, Tetapi beban sebenar dicapai 50 mm, Meningkatkan beban menegak sebanyak ~ 300%.
- Kegagalan buckling: Kaki utama tergelincir kerana nisbah slenderness yang tinggi (>200). Reka bentuk pasca bencana mengurangkan kelembapan kepada 100-150.
- Pelajaran yang dipelajari: Piawaian yang dikemas kini sekarang mandat merancang untuk 50 ketebalan ais mm dan menggabungkan diafragma untuk kekakuan kilasan.
8.2 1998 Quebec Ice Storm
yang 1998 Quebec Ice Storm menyebabkan keruntuhan 600 menara. Analisis diturunkan:
-
- Beban Dinamik: Penumpahan ais menyebabkan beban dinamik 2.5 kali berat ais statik, dikira sebagai:
Untuk a 400 m rentang dengan \( W_{\teks{ais}} = 6.0 \, \teks{N/m} \):
- Kerosakan kakisan: Galvanisasi tipis (60 mikron) membawa kepada kakisan, mengurangkan kekuatan ahli sebanyak ~ 20%.
- Pelajaran yang dipelajari: Peredam dinamik dan galvanisasi tebal (120-150 μm) telah diterima pakai untuk mengurangkan getaran dan kakisan.
9. Trend masa depan dalam reka bentuk menara tahan ais
Teknologi dan Metodologi Muncul membentuk masa depan menara transmisi ais.
9.1 Bahan pintar
Bentuk aloi memori (SMA) dan salutan penyembuhan diri sedang diterokai untuk meningkatkan daya tahan menara. SMA boleh memulihkan ahli cacat di bawah perubahan suhu, dengan tekanan pemulihan:
di mana:
- \( \sigma_{\teks{pemulihan}} \): Tekanan pemulihan (MPa)
- \( E_{\teks{SMA}} \): Modulus Young SMA (50-70 GPa)
- \( \epsilon_{\teks{Pra}} \): Pra-strain (2-5%)
untuk \( E_{\teks{SMA}} = 60 \, \teks{GPa} \) dan \( \epsilon_{\teks{Pra}} = 3\% \):
9.2 Pengoptimuman Reka Bentuk Didorong AI
Kecerdasan Buatan (AI) dan pembelajaran mesin (Ml) Mengoptimumkan reka bentuk menara dengan meramalkan beban ais dan mod kegagalan. Algoritma genetik mengurangkan jisim menara sebanyak ~ 15% sambil mengekalkan kekuatan, penyelesaian:
Tertakluk kepada:
di mana:
- \( M \): Jumlah jisim
- \( \Rho \): Ketumpatan bahan
- \( A_i, L_i \): Kawasan keratan rentas dan panjang ahli \( i \)
- \( \sigma_i \): Tekanan pada ahli \( i \)
9.3 Reka bentuk modular dan penyesuaian
Menara modular dengan sistem pendakap penyesuaian menyesuaikan kekakuan berdasarkan pemantauan beban masa nyata. Sistem ini menggunakan penggerak untuk mengubah suai sudut pendakap, mengurangkan tekanan sebanyak ~ 25% di bawah beban ais yang tidak sekata.
11. Pertimbangan Kesan Alam Sekitar
Reka bentuk dan operasi menara penghantaran tahan ais mesti mengimbangi kebolehpercayaan struktur dengan kelestarian alam sekitar. Persekitaran yang dilindungi ais sering bertindih dengan kawasan sensitif ekologi, memerlukan pertimbangan yang teliti terhadap kesan alam sekitar.
11.1 Jejak karbon pembuatan menara
Pengeluaran proses keluli dan galvanisasi kekuatan tinggi menyumbang kepada pelepasan gas rumah hijau. Jejak karbon pengeluaran keluli boleh dianggarkan menggunakan:
di mana:
- \( E_{\teks{CO2}} \): Pelepasan Co₂ (kg)
- \( m_{\teks{keluli}} \): Jisim keluli (kg)
- \( e_{\teks{keluli}} \): Faktor pelepasan untuk pengeluaran keluli (1.8-2.2 kg co₂/kg keluli, bergantung pada proses)
Untuk menara 100 tan menggunakan keluli Q420 dengan \( e_{\teks{keluli}} = 2.0 \, \teks{kg co₂/kg} \):
Strategi pengurangan termasuk menggunakan keluli kitar semula (mengurangkan \( e_{\teks{keluli}} \) hingga ~ 0.8 kg co₂/kg) dan mengoptimumkan reka bentuk menara untuk meminimumkan penggunaan bahan.
11.2 Kesan terhadap ekosistem tempatan
Operasi Pembinaan dan De-Icing Tower boleh menjejaskan flora dan fauna tempatan. Sebagai contoh, de-icing haba meningkatkan suhu tempatan, berpotensi mengganggu spesies hibernasi. Kenaikan suhu dimodelkan sebagai:
di mana:
- \( \Delta t \): Kenaikan suhu (° C)
- \( P_{\teks{haba}} \): Kuasa pemanasan (W)
- \( h \): Pekali pemindahan haba konvensional (20-50 w/m² · k)
- \( A \): Kawasan permukaan konduktor (m²)
untuk \( P_{\teks{haba}} = 25 \, \teks{W/m} \), \( H = 30 \, \teks{W/m² · k} \), dan \( A = 0.1 \, \teks{m²/m} \):
Peningkatan suhu ini dapat dikurangkan dengan menggunakan pemanasan berdenyut untuk mengehadkan kesan alam sekitar.
11.3 Perbandingan kesan alam sekitar
| Aspek | Reka bentuk standard | Reka bentuk tahan ais | Strategi Mitigasi |
|---|---|---|---|
| Jejak karbon | 180 Tonnes co₂/menara | 200 Tonnes co₂/menara | Gunakan keluli kitar semula, Mengoptimumkan jisim |
| Gangguan ekosistem | Sederhana (pembinaan) | tinggi (Operasi de-icing) | Pemanasan berdenyut, pemulihan habitat |
| Sisa bahan | 5-10% sekerap | 3-8% sekerap | Pembuatan ketepatan, kitar semula |
/
12. Analisis Ekonomi Reka Bentuk Menara Ais
Reka bentuk menara tahan ais melibatkan kos pendahuluan yang lebih tinggi tetapi dapat mengurangkan perbelanjaan penyelenggaraan dan gangguan jangka panjang. Analisis ekonomi mengukur perdagangan ini.
12.1 Analisis Kos-Faedah
Nilai sekarang bersih (NPV) reka bentuk menara tahan ais dikira sebagai:
di mana:
- \( C_{\teks{faedah},t} \): Faedah dalam tahun \( t \) (cth, mengurangkan gangguan, simpanan penyelenggaraan)
- \( C_{\teks{kos},t} \): Kos dalam tahun \( t \) (cth, pembinaan, de-icing)
- \( r \): Kadar diskaun (cth, 5%)
- \( T \): Jangka hayat projek (cth, 50 tahun)
Untuk menara dengan kos awal $500,000, Penjimatan penyelenggaraan tahunan $20,000, dan penjimatan pengurangan gangguan sebanyak $ 50,000/tahun, lebih 50 tahun di \( r = 0.05 \):
Menggunakan formula anuiti, Nilai faedah sekarang ialah ~ $ 1,200,000, menghasilkan NPV ≈ $700,000, menunjukkan daya maju ekonomi.
12.2 Perbandingan kos
| Komponen | Menara Standard ($) | Menara tahan ais ($) | Penjimatan jangka panjang ($/50 tahun) |
|---|---|---|---|
| pembinaan | 400,000 | 500,000 | – |
| Penyelenggaraan | 30,000/tahun | 10,000/tahun | 1,000,000 |
| Kos gangguan | 100,000/tahun | 50,000/tahun | 2,500,000 |
13. Standard global dan rangka kerja pengawalseliaan
Piawaian dan peraturan antarabangsa memastikan keselamatan dan kebolehpercayaan menara penghantaran dalam keadaan yang dilindungi ais. Pematuhan dengan rangka kerja ini sangat penting untuk interoperabiliti dan ketahanan global.
13.1 Piawaian utama
-
- IEC 60826: Menentukan kriteria reka bentuk untuk talian penghantaran overhead, termasuk gabungan ais dan angin. Ia mencadangkan faktor keselamatan (\( \Gamma \)) untuk beban ais:
di mana \( \gamma = 1.5-2.0 \). untuk \( W_{\teks{ais}} = 5.09 \, \teks{N/m} \), \( F_{\teks{angin}} = 49.61 \, \teks{N} \), dan \( \gamma = 1.8 \):
- ASCE 74: Menyediakan garis panduan untuk beban talian penghantaran di A.S., menekankan kesan penumpahan ais dinamik.
- GB 50545 (China): Mandat merancang untuk 50 ketebalan ais mm di kawasan icing yang teruk, Post-2008 Ice Storm.
13.2 Cabaran pematuhan peraturan
Cabaran pematuhan termasuk:
- Variabiliti serantau: Andaian beban ais berbeza -beza (cth, 15 mm di Eropah vs. 50 mm di China), memerlukan reka bentuk setempat.
- Implikasi Kos: Faktor keselamatan yang lebih tinggi meningkatkan kos pembinaan sebanyak ~ 20%.
- Keperluan ujian: Ujian berskala penuh untuk beban ais yang melampau adalah intensif sumber.
13.3 Perbandingan piawaian global
| standard | Ketebalan Ais (mm) | Faktor keselamatan</th < | Pertimbangan Beban Dinamik |
|---|---|---|---|
| IEC 60826 | 10–30 | 1.5-2.0 | Sederhana |
| ASCE 74 | 15–40 | 1.6-2.2 | tinggi |
| GB 50545 | 30–50 | 1.8-2.5 | tinggi |
6. kesimpulan
Mengekalkan kekuatan menara penghantaran voltan tinggi dalam keadaan yang dilindungi ais memerlukan reka bentuk mekanikal yang mantap, Bahan lanjutan, dan proses pembuatan inovatif. Analisis mekanikal, Perbandingan parameter, dan pembuatan lanjutan memastikan operasi yang boleh dipercayai dalam persekitaran yang teruk, menjamin kestabilan rangkaian penghantaran kuasa.
Analisis selanjutnya ini menggariskan pendekatan pelbagai rupa yang diperlukan untuk mengekalkan kekuatan menara penghantaran voltan tinggi dalam keadaan yang dilindungi ais. Pertimbangan Alam Sekitar menyerlahkan keperluan untuk amalan pembuatan dan operasi lestari, Walaupun analisis ekonomi menunjukkan daya maju jangka panjang reka bentuk tahan ais. Pematuhan piawaian global memastikan keselamatan dan interoperabiliti. Dengan mengintegrasikan pandangan ini dengan mekanikal sebelumnya, teknologi, dan kemajuan reka bentuk, Menara Transmisi dapat mencapai daya tahan yang dipertingkatkan, menyokong penghantaran kuasa yang boleh dipercayai di persekitaran yang melampau.
