A Forja da Resiliência: Análise Técnica dos Processos de Fabricação de $110 \texto{ kV}$ para $750 \texto{ kV}$ Torre de antena de camuflagem gsm wifi torre monopolo torre biônica

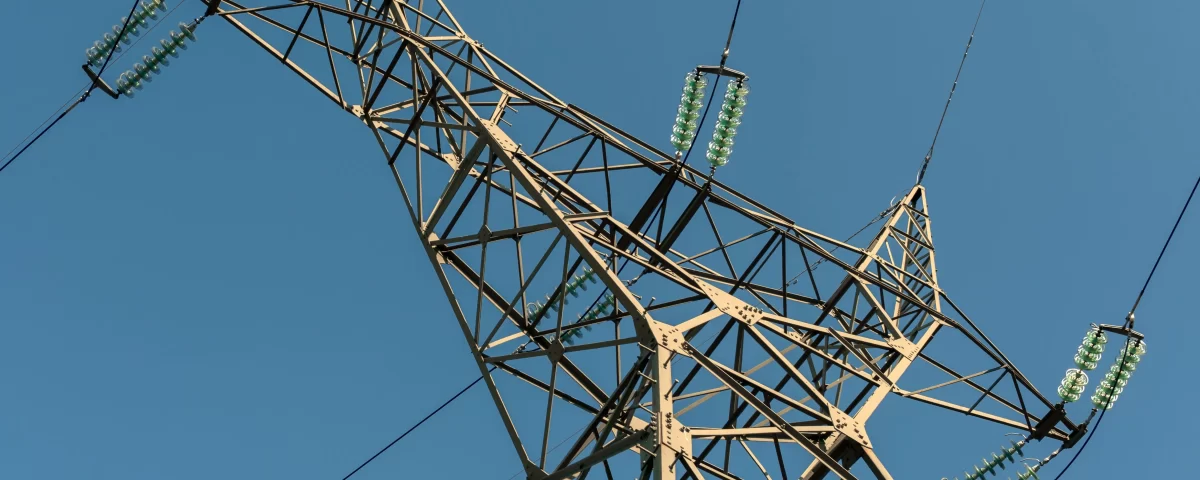

A fabricação de torres de linhas de transmissão aéreas, abrangendo o espectro de tensão operacional desde o essencial $110 \texto{ kV}$ corredores para o colossal $750 \texto{ kV}$ Estruturas de backbone EHV, é um campo especializado de engenharia estrutural que transcende a construção padrão em aço. É um processo industrial profundamente enraizado na ciência metalúrgica, precisão geométrica via automação CNC, e engenharia especializada em corrosão, onde o produto final não é apenas uma estrutura de aço, mas um sistema de treliça meticulosamente projetado e protegido, destinado a uma vida útil muitas vezes superior a meio século nos ambientes globais mais severos. O processo de fabricação não deve apenas transformar o aço bruto em milhares de peças únicas, membros dimensionados com precisão, mas também deve garantir uma perfeita, ajuste sem estresse durante a montagem do local, seguido por um grau incomparável de resistência à corrosão. A escala da complexidade a partir de um padrão $110 \texto{ kV}$ torre para um $750 \texto{ kV}$ estrutura, com sua massa exponencialmente maior, aumento da espessura do membro, e complexidade geométrica, dita uma mudança das tolerâncias de fabricação convencionais para uma precisão de nível quase aeroespacial, fortemente dependente de automação integrada e protocolos de controle de qualidade rigorosos.

1. O projeto metalúrgico: Seleção e preparação de materiais

A base da fabricação de torres repousa inteiramente na integridade e certificação da matéria-prima recebida. A escala e os níveis de tensão associados às estruturas de alta tensão, especialmente aqueles projetados para $500 \texto{ kV}$ e $750 \texto{ kV}$ linhas, exigem o uso de classes de aço estrutural especializadas que oferecem um equilíbrio ideal de alta resistência ao escoamento, excelente soldabilidade (para placas e seções de base), e composição química favorável para o subsequente processo de galvanização por imersão a quente.

Dimensionamento de classes de aço com tensão

Como a altura da torre, comprimento do vão, e as cargas dos condutores aumentam com a tensão, os principais membros estruturais - principalmente as pernas, diagonais principais, e braços cruzados – experimentam compressão axial e forças de tração dramaticamente maiores. Isso exige uma mudança na liga de aço primária:

• Torres de alta tensão ($110 \texto{ kV}$ para $220 \texto{ kV}$): Frequentemente utilizam predominantemente classes de aço estrutural padrão (v.g., Q235 ou equivalente ASTM A36/Grau 36), complementado por material de maior resistência para pernas principais e articulações críticas.

• Torres EHV/UHV ($500 \texto{ kV}$ para $750 \texto{ kV}$): O enorme, membros críticos devem empregar alta resistência e baixa liga (HSLA) aço (v.g., Q345/grau ASTM A572 equivalente 50 ou superior). Esta classe fornece resistência ao escoamento significativamente maior, permitindo que os projetistas mantenham uma área transversal e peso gerenciáveis ​​enquanto absorvem enormes cargas estruturais. A composição química destes aços deve ser meticulosamente controlada, particularmente equivalentes de carbono ($\texto{CE}$) e teor de silício, pois ambos influenciam a conformabilidade e, criticamente, a qualidade do revestimento galvanizado final.

O estágio inicial exige que a fábrica execute Verificação do material. Isso vai além da verificação dos certificados de teste da fábrica (MTCs); envolve verificações internas de qualidade de rotina, incluindo análise de composição química (usando espectrometria) e testes mecânicos (testes de resistência à tração e escoamento) em amostras de lotes recebidos. Este processo rigoroso é essencial para garantir que as propriedades reais do aço atendam às premissas utilizadas na complexa análise estrutural (Modelagem de elementos finitos) realizado pelo projetista da torre. Qualquer desvio no limite de escoamento pode comprometer a resistência à flambagem da estrutura, levando a falha catastrófica sob carga de vento ou gelo projetada.

Preparação de Superfície e Manuseio Inicial

Antes de qualquer corte ou modelagem ocorrer, os membros de aço bruto (ferros angulares, pratos, canais) deve passar por preparação de superfície. O aço laminado padrão é coberto por carepa de laminação - uma camada escamosa, camada de óxido de ferro - que é inadequada para processamento subsequente e desastrosa para galvanização. A limpeza inicial geralmente envolve jateamento ou limpeza abrasiva para remover carepa de laminação e contaminantes superficiais, proporcionando uma limpeza, superfície metálica reativa para operações subsequentes. além disso, o manuseio do material deve ser rigorosamente controlado durante todo o processo de fabricação. Contato com produtos químicos corrosivos, graxa, ou tinta devem ser estritamente evitadas, pois esses contaminantes podem interferir no pré-tratamento químico necessário para a galvanização por imersão a quente, levando a áreas localizadas de má adesão de zinco e corrosão prematura no campo. A integridade do revestimento protetor final está intrinsecamente ligada à limpeza da superfície do aço desde o momento em que entra na instalação de fabricação.

2. Precisão Geométrica: Automação no Corte, Soco, e Formação

A eficácia estrutural de uma torre treliçada depende inteiramente do ajuste geométrico perfeito de milhares de membros únicos.. A fabricação de torres exige que os furos dos parafusos se alinhem precisamente com os furos correspondentes nos membros correspondentes, muitas vezes em vãos de vários metros. Este nível de precisão, especialmente para os grandes, alta redundância $750 \texto{ kV}$ estruturas, só é alcançável através da adoção obrigatória de Computador Numericamente Controlado (CNC) automação.

A supremacia do processamento de linhas angulares CNC

O núcleo da fabricação moderna de torres é a Sistema de processamento de linha angular CNC. Essas linhas automatizadas absorvem ângulo bruto ou chapa e executam todas as operações necessárias – puncionamento, perfuração, numeração, e corte – sem intervenção manual.

1. Soco vs.. Perfuração: Historicamente, furos de parafusos eram frequentemente perfurados devido à velocidade. Contudo, para membros de aço de alta resistência (Q345/Grau 50) e conexões críticas em torres EHV, perfuração é preferido ou obrigatório. A puncionamento introduz trabalho a frio localizado e microfissuras ao redor do perímetro do furo, reduzindo a resistência à fadiga do membro e introduzindo tensão residual. Perfuração, enquanto mais lento, fornece uma superfície de furo mais lisa e minimiza danos materiais, o que é crítico para juntas projetadas para serem crítico contra deslizamento. As linhas CNC devem ser capazes de furar com precisão para minimizar a folga entre o parafuso e o furo, maximizando assim a eficiência da conexão.

2. Gerenciamento de tolerância: A tolerância geométrica no espaçamento e diâmetro dos furos dos parafusos é a verificação dimensional mais crítica. As especificações padrão geralmente exigem tolerâncias de espaçamento entre furos de $\tarde 0.5 \texto{ milímetros}$ ou menos ao longo do comprimento do membro. Em um grande $750 \texto{ kV}$ torre, um pequeno erro angular em um membro da perna principal, quando composto acima da altura da torre, pode resultar em um desalinhamento maciço e incorrigível no braço transversal ou na seção de pico. O maquinário CNC deve ser meticulosamente calibrado e verificado rotineiramente para manter essa precisão posicional em nível de mícron durante toda a extensão da produção..

Integridade de corte e perfilamento

Os membros estruturais devem ser cortados em comprimentos precisos, muitas vezes incorporando ângulos finais complexos ou capas para juntas especializadas. Corte é comumente usado para membros mais leves, mas para as pernas e placas resistentes em torres EHV, serrar ou corte a plasma é frequentemente utilizado para garantir uma limpeza, sem distorção, corte quadrado. Quaisquer rebarbas significativas ou bordas irregulares remanescentes após o corte devem ser meticulosamente removidas por esmerilhamento, pois eles podem interferir no assentamento nivelado dos membros correspondentes e impedir que a força de fixação necessária seja alcançada durante o tensionamento final do parafuso no campo. além disso, qualquer entrada de calor proveniente de corte ou soldagem deve ser gerenciada para evitar a criação de zonas prejudiciais afetadas pelo calor (Haz) que possa comprometer a ductilidade ou as propriedades estruturais do membro.

3. Validação de Qualidade: Montagem experimental e controle dimensional

O processo de fabricação envolve a divisão da complexa estrutura tridimensional em milhares de membros bidimensionais.. O único mecanismo técnico definitivo para garantir que a montagem possa ser revertida perfeitamente no local remoto é o Ereção experimental da torre no chão de fábrica - um processo que serve como o último recurso de Garantia de Qualidade (Controle de qualidade) porta de entrada antes da etapa irreversível de galvanização.

O Protocolo da Assembleia de Julgamento

A montagem experimental não é uma mera verificação parcial; é uma recriação física completa ou quase completa da estrutura da torre na base de montagem.

1. Estratégia de Amostragem: Para padrão, torres tangentes de alto volume ($110 \texto{ kV}$), apenas uma amostra estatisticamente significativa (v.g., um em cada dez) pode ser montado em teste. Contudo, para grande, exclusivo, e torres estruturalmente críticas - como $750 \texto{ kV}$ beco sem saída (tensão) torres, estruturas de protótipo, ou aqueles com geometria fora do padrão -$100\%$ A montagem de teste é obrigatória. Este requisito reconhece que a consequência de um erro dimensional numa estrutura crítica de EHV é demasiado grave para arriscar.

2. O Processo de Montagem: A torre é montada em um nível, piso de aço dimensionalmente controlado, usando os membros de produção reais. Todas as conexões são feitas usando pinos ou parafusos temporários. O objetivo é verificar o ajuste geométrico, garantindo que todos os furos dos parafusos se alinhem livremente sem a necessidade de inserção forçada (à deriva), o que indica um acúmulo inaceitável de erros de tolerância. Este processo valida todo o fluxo upstream, desde corte de material até dobra e puncionamento.

3. Verificações dimensionais críticas: Durante a montagem experimental, as principais medições dimensionais são feitas, Incluindo: a distância entre tocos de fundação (pontos de ancoragem), a altura total, e, mais crucialmente, o alinhamento das pontas do braço cruzado. Essas medições são cruzadas com os desenhos do projeto usando fitas calibradas e sistemas de medição a laser. Qualquer erro dimensional que exceda a tolerância especificada requer a identificação imediata e o reprocessamento dos membros defeituosos antes galvanização. Uma falha descoberta após a galvanização resulta no dispendioso, necessidade demorada de remover o zinco, corrigindo a dimensão, e re-galvanização, impactando significativamente o cronograma e o orçamento do projeto.

A ereção experimental, assim sendo, é a etapa vital de garantia técnica onde a qualidade da fabricação é estruturalmente comprovada, validando os milhares de cortes e punções precisos feitos durante o processo automatizado.

4. A sentinela da vida útil: Ciência e controle de qualidade da galvanização por imersão a quente

A fase final da fabricação da torre, a aplicação do sistema de proteção contra corrosão, é talvez o determinante mais crítico do valor e da confiabilidade da estrutura a longo prazo. Como as torres de transmissão são ativos estáticos expostos aos elementos há décadas, Galvanização por imersão a quente é a única solução tecnológica aceita para fornecer a proteção sacrificial necessária.

A Química e Metalurgia da Ligação de Zinco

O processo de galvanização é fundamentalmente uma reação metalúrgica, não apenas uma aplicação de revestimento. Envolve mergulhar os membros de aço preparados em um banho de zinco fundido (mantido ao redor $450^{\círculo}\texto{C}$).

1. Pré-tratamento: Esta preparação química é fundamental. Os membros devem ser mergulhados sequencialmente em: uma banho desengordurante (para remover óleos), ano banho de decapagem ácida (normalmente ácido clorídrico, para remover qualquer óxido de ferro residual), e um banho de fluxo (para limpar quimicamente a superfície e prepará-la para a ligação de zinco). Falha na fase de decapagem deixa incrustações ou óxido, resultando em um ponto vazio (“área não revestida”) onde o zinco não pode se ligar, levando à corrosão imediata no campo.

2. O Processo de Liga: Uma vez imerso no zinco fundido, os átomos de ferro e zinco se difundem, formando uma série de altamente duráveis camadas de liga de zinco-ferro ($\Gama, \delta, \zeta$) fortemente ligado ao substrato de aço, coberto por uma camada de zinco puro ($\e $). Esta estrutura em camadas fornece uma barreira robusta e proteção catódica—o zinco se sacrifica preferencialmente para proteger o aço subjacente quando ocorre dano por corrosão.

Espessura do revestimento e garantia de adesão

A espessura do revestimento de zinco está diretamente correlacionada com a vida útil prevista e é determinada pela espessura do material e pelo ambiente de exposição (v.g., ISO 1461). Para membros estruturais, a espessura média mínima do revestimento é frequentemente especificada em $85 \mutexto{m}$ para $100 \mutexto{m}$.

1. Medição de Espessura: A verificação final da qualidade envolve a medição não destrutiva da espessura do revestimento usando um medidor magnético ou eletromagnético em vários pontos em cada membro crítico. A documentação da espessura do revestimento deve atender aos requisitos mínimos especificados.

2. Adesão e Uniformidade: O revestimento deve ser inspecionado visualmente quanto à uniformidade, e a adesão devem ser testadas usando métodos como o teste de cinzel e martelo para garantir que a ligação metalúrgica seja sólida e que o revestimento não descasque ou descasque sob estresse mecânico durante o transporte e a montagem.

Todo o processo de fabricação, da seleção de aço certificado para $750 \texto{ kV}$ torres para o banho químico final, é uma cadeia interconectada de decisões de engenharia que visa transformar um projeto geométrico em um projeto estruturalmente preciso., ativo resistente à corrosão, pronto para enfrentar as forças da natureza durante a vida útil da rede elétrica.
