Die rol van buisvormige staalpale in elektriese kragoordrag

inleiding

Elektriese kragoordrag is 'n hoeksteen van die moderne beskawing, wat die doeltreffende lewering van elektrisiteit vanaf opwekkingsterreine aan verbruikers moontlik maak. Soos die vraag na betroubare en veerkragtige elektriese infrastruktuur groei, so ook die behoefte aan robuuste en doeltreffende ondersteuningstrukture. Buisvormige staalpale het na vore gekom as 'n noodsaaklike komponent in hierdie domein, bied talle voordele bo tradisionele materiale soos hout en beton. Hierdie omvattende artikel ondersoek die ingewikkeldhede van buisvormige staalpale in elektriese kragoordrag, wat hul ontwerp dek, materiaal, vervaardigingsprosesse, aansoeke, voordele, uitdagings, en toekomstige tendense.

.

Historiese agtergrond

Vroeë kragoordragstrukture

In die vroeë dae van elektriese kragoordrag, houtpale is hoofsaaklik gebruik as gevolg van hul beskikbaarheid en gemak van hantering. Maar, hout se vatbaarheid vir verval, insekte, en verwering het gereelde vervangings en instandhouding genoodsaak, lei tot verhoogde bedryfskoste en kommer oor betroubaarheid.

Oorgang na staal

Teen die middel van die 20ste eeu, staal het hout in kragoordragstrukture begin vervang. Staal se voortreflike sterkte, duursaamheid, en weerstand teen omgewingsfaktore het dit 'n aantreklike alternatief gemaak. Aanvanklik, tralietorings was die primêre keuse vir hoogspanning transmissielyne, maar hul komplekse samestelling en lywige aard het die ontwikkeling van buisvormige staalpale aangespoor, wat 'n meer vaartbelynde en doeltreffende oplossing gebied het.

Ontwerp en spesifikasies

Strukturele konfigurasies

Buisvormige staalpale kom in verskillende strukturele konfigurasies voor, elkeen aangepas vir spesifieke behoeftes:

• Enkelpolige strukture: Tipies gebruik vir mediumspanninglyne en verspreidingsnetwerke, bied 'n balans tussen eenvoud en krag.
• H-raamstrukture: Gebruik vir hoërspanning transmissielyne, die verskaffing van verbeterde stabiliteit en vragverspreiding.

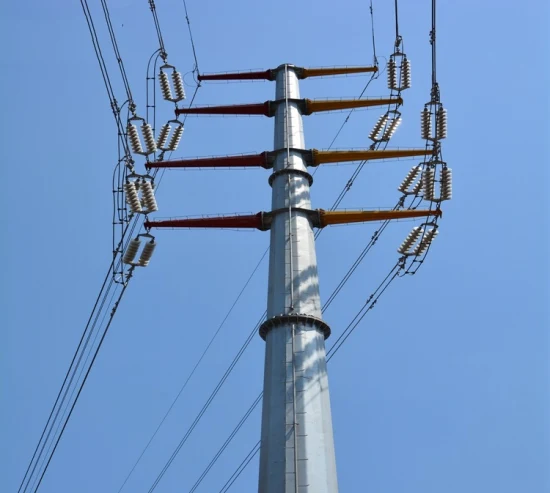

• monopole: Hierdie is enkellopend, hoë pale ontwerp vir hoëspanning transmissielyne, grondgebruik en visuele impak te minimaliseer.

Materiaal seleksie

Die keuse van materiaal is van kritieke belang om die werkverrigting en lang lewe van buisvormige staalpale te verseker. Algemeen gebruikte staal grade sluit in:

• Q345B/A572 Graad 50: Bekend vir sy hoë sterkte en veerkragtigheid.
• Q235B / A36: 'n Meer ekonomiese opsie vir minder veeleisende toepassings.
• Hoëprestasie legerings: Soos Q460, ASTM A573 Graad 65, en ander, gebruik vir gespesialiseerde vereistes.

Meganiese eienskappe

Sleutel meganiese eienskappe van buisvormige staal pale sluit in:

• opbrengs Krag: Dikwels oortref 345 MPa, verseker dat die pale aansienlike vragte kan weerstaan.
• Trek sterkte: Tipies wat wissel van 490 MPa aan 620 MPa, noodsaaklik om breek te weerstaan.
• Veiligheidsfaktore: oor die algemeen, 'n veiligheidsfaktor van 2.5 om 3 word toegepas om rekening te hou met onverwagte vragte en omgewingstoestande.

Oppervlakbehandelings

Om duursaamheid en weerstand teen korrosie te verbeter, buisvormige staalpale ondergaan verskeie oppervlakbehandelings:

• Hot-dip galvanisering: Bied 'n beskermende sinkbedekking, volgens standaarde soos ASTM A123.
• Polyester poeierbedekking: Bied bykomende beskerming en estetiese aanpassing.
• Gespesialiseerde Coatings: Ontwikkel vir uiterste omgewings, insluitend mariene en industriële gebiede.

Vervaardigingsproses



Materiaal voorbereiding

Die vervaardigingsproses begin met die keuse van hoë kwaliteit staalspoele, wat geïnspekteer word vir voldoening aan streng spesifikasies. Hierdie rolle word dan in velle van die vereiste afmetings gesny.

Vorming en sweiswerk

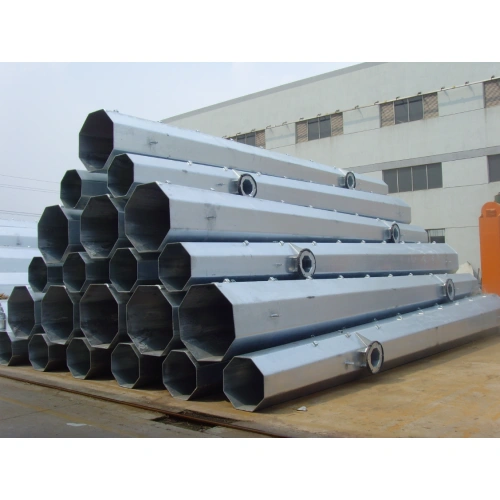

Die staalplate word met behulp van gevorderde masjinerie in silindriese of veelhoekige vorms gevorm. Longitudinale sweiswerk word uitgevoer om die rande aan te sluit, gevolg deur flenssweiswerk en die byvoeging van nodige bykomstighede soos hakies en klimtrappe.

Kwaliteitsbeheer

Elke paal ondergaan streng kwaliteitskontrole, insluitend dimensionele verifikasie, meganiese toetsing, en nie-vernietigende toetsing (NDT) metodes soos ultrasoniese toetsing (UT) en magnetiese deeltjietoetsing (MPT) om enige gebreke op te spoor.

Oppervlak behandeling

Na kwaliteitsbeheer, die pale word onderwerp aan oppervlakbehandelings soos galvanisering of poeierbedekking om hul duursaamheid en weerstand teen omgewingsfaktore te verbeter.

Finale samestelling en verpakking

Die finale samestelling sluit die byvoeging van enige pasgemaakte kenmerke en deeglike inspeksie voor verpakking in. Pale word dan voorberei vir vervoer deur beskermende materiaal te gebruik om te verseker dat hulle in optimale toestand by die installasieterrein aankom.

Toepassings in elektriese kragoordrag

Hoëspanning transmissielyne

Buisvormige staalpale word wyd gebruik in hoëspanning transmissielyne, tipies wissel van 69 kV na 765 kV. Hul hoë sterkte-tot-gewig-verhouding stel hulle in staat om lang spanne tussen pale te ondersteun, die aantal strukture wat benodig word te verminder en grondgebruik tot die minimum te beperk.

Medium-spanning verspreidingsnetwerke

Vir mediumspanning verspreidingsnetwerke, buisvormige staalpale bied 'n betroubare en koste-effektiewe oplossing. Hulle word algemeen in stedelike en voorstedelike gebiede gebruik, waar hul estetiese aantrekkingskrag en kompakte voetspoor voordelig is.

Substasie strukture

In substasies, buisvormige staalpale ondersteun verskeie komponente soos rails, transformators, en skakeltoerusting. Hul robuustheid verseker die stabiliteit en veiligheid van die substasie-infrastruktuur.

Hernubare Energie-integrasie

Namate hernubare energiebronne soos wind- en sonkrag meer algemeen word, buisvormige staalpale word gebruik om hierdie bronne in die rooster te integreer. Hulle ondersteun die transmissielyne

wat hernubare energie-aanlegte met die hoofkragnetwerk verbind, om 'n stabiele en doeltreffende vloei van elektrisiteit te verseker.

Voordele van buisvormige staalpale in elektriese kragoordrag

Sterkte en duursaamheid

Een van die primêre voordele van buisvormige staalpale is hul uitsonderlike sterkte en duursaamheid. Staal se hoë treksterkte laat hierdie pale toe om swaar vragte te dra sonder om te buig of te breek. Daarbenewens, die gebruik van hoë kwaliteit materiale en gevorderde vervaardigingsprosesse verseker dat hierdie pale strawwe omgewingstoestande kan weerstaan, insluitende sterk winde, aardbewings, en uiterste temperature.

Langlewendheid

Buisvormige staalpale het 'n aansienlik langer lewensduur in vergelyking met tradisionele houtpale. Staalpale wat behoorlik behandel en onderhou word, kan 'n paar dekades hou, die behoefte aan gereelde vervangings te verminder en langtermyn onderhoudskoste te verlaag.

Verminderde instandhouding

Die duursaamheid en korrosiebestandheid van buisvormige staalpale beteken dat hulle minder onderhoud oor hul leeftyd benodig. Dit verminder nie net bedryfskoste nie, maar verminder ook die omgewingsimpak wat met instandhoudingsaktiwiteite geassosieer word.

Estetiese aantrekkingskrag

In stedelike en voorstedelike omgewings, die slanke ontwerp van buisvormige staalpale word dikwels verkies vir sy estetiese aantrekkingskrag. Hierdie pale kan in verskillende kleure bedek word om met die omliggende omgewing te meng, die verbetering van die visuele harmonie van die omgewing.

Koste-effektiwiteit

Ondanks die hoër aanvanklike koste in vergelyking met houtpale, buisvormige staalpale is op die lange duur koste-effektief as gevolg van hul duursaamheid, Verminderde onderhoudsbehoeftes, en verlengde leeftyd. Die totale lewensiklusskoste van die gebruik van staalpale is dikwels laer, maak hulle 'n finansieel gesonde belegging vir hulpprogramme.

Omgewingsvoordele

Staal is 'n baie herwinbare materiaal, en die gebruik van buisvormige staalpale dra by tot volhoubare praktyke in konstruksie en infrastruktuurontwikkeling. Aan die einde van hul lewensiklus, Staalpale kan herwin en hergebruik word, die vermindering van die omgewingsimpak van hul produksie en beskikking. Verder, die langlewendheid en lae onderhoudsvereistes van staalpale verminder hulpbronverbruik en vermorsing.

Veiligheid en betroubaarheid

Die inherente sterkte en stabiliteit van staal maak buisvormige staalpale 'n veilige en betroubare keuse vir die ondersteuning van kritieke infrastruktuur. Hulle is ontwerp om aan streng veiligheidstandaarde te voldoen en kan 'n verskeidenheid spannings weerstaan ​​sonder om hul strukturele integriteit te benadeel. Hierdie betroubaarheid is veral belangrik in toepassings soos elektriese transmissie, waar mislukking aansienlike gevolge kan hê.

Uitdagings en oorwegings

Korrosie en omgewingsblootstelling

Een van die belangrikste uitdagings wat verband hou met buisvormige staalpale is hul vatbaarheid vir korrosie, veral in kus- of industriële omgewings waar blootstelling aan sout en besoedeling hoog is. Om dit te versag, pale word dikwels behandel met beskermende bedekkings soos warm-galvanisering of poeierbedekkings. Gereelde instandhouding en inspeksies is ook nodig om langlewendheid en werkverrigting te verseker.

Installasie en vervoer

Die installering en vervoer van buisvormige staalpale kan uitdagend wees weens hul grootte en gewig. Gespesialiseerde toerusting en geskoolde arbeid word benodig om hierdie pale te hanteer en op te rig, wat projekkoste kan verhoog. Daarbenewens, logistieke oorwegings soos vervoerroetes en terreintoegang moet noukeurig beplan word om vertragings en komplikasies te vermy.

Koste

Terwyl buisvormige staalpale koste-effektief is oor hul leeftyd, die aanvanklike belegging kan aansienlik wees. Hierdie voorafkoste kan 'n hindernis vir sommige projekte wees, veral dié met beperkte begrotings. Maar, die langtermynvoordele van verminderde instandhouding en verlengde dienslewe regverdig dikwels die aanvanklike uitgawe.

Ontwerp en Ingenieurswese

Die ontwerp van buisvormige staalpale vereis noukeurige oorweging van verskeie faktore, insluitende dravermoë, omgewingstoestande, en veiligheidstandaarde. Ingenieurs moet gevorderde modellerings- en simulasie-instrumente gebruik om te verseker dat die pale aan alle vereistes voldoen en presteer soos verwag word. Hierdie proses kan kompleks en tydrowend wees, maar dit is noodsaaklik om die veiligheid en betroubaarheid van die finale produk te verseker.

Gevallestudies en voorbeelde

Stedelike kragverspreiding in New York City

In New York Stad, buisvormige staalpale word wyd gebruik vir kragverspreiding. Die stad se digte stedelike omgewing noodsaak infrastruktuur wat nie net robuust en betroubaar is nie, maar ook esteties aangenaam. Buisvormige staalpale voldoen aan hierdie vereistes, die verskaffing van stabiele ondersteuning vir kraglyne terwyl dit naatloos met die stad se argitektuur saamsmelt.

Hoëspanning transmissielyne in die Midde-Weste

In die Midweste van die Verenigde State, waar hoë winde en strawwe weerstoestande algemeen voorkom, buisvormige staalpale word gebruik om hoëspanning transmissielyne te ondersteun. Hierdie pale verskaf die nodige sterkte en duursaamheid om betroubare kragoordrag oor lang afstande te verseker, die risiko van onderbrekings te verminder.

Hernubare energie-integrasie in Kalifornië

Kalifornië se aggressiewe hernubare energiedoelwitte het gelei tot die wydverspreide gebruik van buisvormige staalpale in die integrasie van son- en windkrag in die netwerk. Byvoorbeeld, 'N Groot sonplaas in die Mojave -woestyn gebruik buisvormige staalpale om transmissielyne te ondersteun wat elektrisiteit vanaf die sonpanele na die hoofrooster dra. Hierdie pale is ontwerp om die harde woestynomgewing te weerstaan, die voortdurende vloei van hernubare energie te verseker.

Toekomstige neigings en innovasies

Gevorderde materiale en bedekkings

Deurlopende navorsing en ontwikkeling in materiale wetenskap lei tot die skepping van gevorderde staallegerings en bedekkings wat verbeterde prestasie -eienskappe bied. Hierdie innovasies het ten doel om die weerstand teen korrosie te verbeter, krag, en die lang lewe van buisvormige staalpale. Byvoorbeeld, Die ontwikkeling van nanostruktureerde bedekkings kan uitstekende beskerming bied teen agteruitgang van die omgewing, die lewensduur van pale in moeilike toestande uit te brei.

Slim pale en IoT -integrasie

Die integrasie van slim tegnologie en Internet van Dinge (IoT) in buisvormige staalpale is 'n opkomende neiging wat beloof om kragoordrag-infrastruktuur te revolusioneer. Slim pale toegerus met sensors kan verskeie parameters soos strukturele gesondheid monitor, omgewingstoestande, en laai spanning in reële tyd. Hierdie data kan na 'n sentrale stelsel oorgedra word vir ontleding, wat voorspellende instandhouding moontlik maak en die waarskynlikheid van onverwagte mislukkings verminder.

Modulêre en voorafvervaardigde ontwerpe

Modulêre en voorafvervaardigde ontwerpe wen gewildheid as gevolg van hul gemak van vervoer en installasie. Hierdie ontwerpe maak voorsiening vir vinniger montering op die perseel, vermindering van arbeidskoste en projektydlyne. Voorafvervaardigde dele kan onder gekontroleerde toestande vervaardig word, hoë kwaliteit en konsekwentheid te verseker. Sodra op die terrein, Hierdie afdelings kan vinnig saamgestel word, Die vermindering van ontwrigting en die bespoediging van die ontplooiing van kragoordraginfrastruktuur.

Volhoubare vervaardigingspraktyke

Namate volhoubaarheid al hoe belangriker word, Vervaardigers gebruik groener produksiemetodes vir buisvormige staalpale. Dit sluit in die gebruik van herwinde staal, die vermindering van energieverbruik tydens vervaardiging, en die implementering van afvalminimaliseringstrategieë. Hierdie praktyke verminder nie net die omgewingsimpak nie, maar stem ook ooreen met wêreldwye pogings om volhoubare ontwikkeling te bevorder.

Verbeterde strukturele ontwerpe

Die vooruitgang in berekeningsmodellering en simulasie stel ingenieurs in staat om buisvormige staalpale met verbeterde strukturele werkverrigting te ontwerp. Hierdie ontwerpe beskou verskillende faktore, Insluitende windbelasting, seismiese aktiwiteit, en lasverspreiding, Om die Pole te optimaliseer’ sterkte en stabiliteit. Byvoorbeeld, nuwe ontwerpalgoritmes kan die impak van uiterste weergebeurtenisse simuleer, verseker dat die pale veerkragtig bly onder ongunstige toestande.

Integrasie met hernubare energie

Soos die stoot vir hernubare energie voortduur, die rol van buisvormige staalpale in die ondersteuning van hernubare energie-infrastruktuur sal na verwagting groei. Dit sluit nie net die ondersteuning van transmissielyne in nie, maar ook integrasie met hernubare energietegnologieë soos windturbines en sonkragskikkings. Innovasies in ontwerp en materiale sal verseker dat hierdie pale die unieke uitdagings wat deur hernubare energie-projekte gestel word, kan die hoof bied..

Afsluiting

Buisvormige staalpale is onontbeerlike komponente van moderne elektriese kragoordrag-infrastruktuur. Hulle kombinasie van krag, duursaamheid, koste-effektiwiteit, en estetiese aantrekkingskrag maak dit 'n ideale keuse vir 'n wye verskeidenheid toepassings, van hoëspanning-transmissielyne tot stedelike kragverspreiding en integrasie van hernubare energie. Ondanks uitdagings soos korrosie en aanvanklike koste, Deurlopende innovasies in materiaalwetenskap, slim tegnologie, en volhoubare vervaardigingspraktyke is gereed om hierdie kwessies aan te spreek, om te verseker dat buisvormige staalpale 'n hoeksteen van veerkragtige en doeltreffende kragoordragstelsels bly.

Namate die vraag na betroubare en volhoubare elektriese infrastruktuur steeds groei, Die rol van buisvormige staalpale sal nog meer krities word. Hul vermoë om aangepas te word vir spesifieke behoeftes, tesame met hul lang lewensduur en lae onderhoudsvereistes, maak dit 'n koste-effektiewe en volhoubare keuse vir ingenieurs en beplanners. Opsommend, buisvormige staalpale is nie net strukturele elemente nie, maar noodsaaklike instaatstellers van die moderne lewe, ondersteun die kritieke funksies wat ons stede hou, nywerhede, en gemeenskappe wat glad verloop. Met volgehoue ​​belegging in navorsing en ontwikkeling, hierdie pole sal ongetwyfeld 'n selfs groter rol speel in die vorming van die toekoms van globale infrastruktuur.

Verwysings

1. 1. IEEE Krag & Energievereniging. (2020). Standaarde vir elektriese transmissiestrukture.

1. Amerikaanse Vereniging van Siviele Ingenieurs (ASCE). (2018). Handleidings van die praktyk: Staaltransmissiepaalstrukture.
2. Nasionale Vereniging van Korrosie-ingenieurs (NACE). (2019). Korrosiebeskermingsriglyne vir staalstrukture.
3. V.S. Departement van Energie. (2022). Toestand van die rooster: Betroubaarheid en Veerkragtigheid.
4. Internasionale Tydskrif vir Staalstrukture. (2021). Vooruitgang in Tubular Steel Pole Ontwerp en materiale.

Deur die sterkpunte van buisvormige staalpale te verstaan ​​en te benut, die kragoordragbedryf kan voortgaan om veerkragtig te bou, doeltreffend, en volhoubare infrastruktuur wat aan die behoeftes van die moderne wêreld voldoen.
