La verdad tácita sobre las torres de acero angulares: Lo que las hojas de especificaciones no le dirán

Mirar, He estado en esta industria durante veintitrés años.. Comenzó como aprendiz de soldador en 2001, Me abrí camino a través del control de calidad., supervisión del sitio, y ahora soy el chico al que llaman los clientes cuando “perfectamente diseñado” La torre comienza a balancearse más de lo que debería.. He erigido torres en los vientos helados de Mongolia Interior., La corrosiva niebla salina de la costa de Hainan, y los suelos inestables del sudeste asiático. Entonces, cuando alguien me pregunta sobre las torres angulares de acero, No saco el folleto de marketing.. Les digo lo que realmente importa.

Antes de meternos en la maleza: ¿Por qué acero angular??

Probablemente estés leyendo esto porque en algún momento, Alguien te dijo que las torres angulares de acero son los caballos de batalla de la industria de las telecomunicaciones.. no se equivocaron. Pero esta es la cuestión: cuando comencé, Usamos muchas más torres tubulares.. todavía lo hago, para ciertas aplicaciones. Pero acero angular? Hay una razón por la que ha sido la opción preferida durante décadas., y no es sólo porque es más barato.

Las matemáticas son realmente bastante elegantes.. Tome un trozo de acero en ángulo, digamos una sección de 100x100x10. La forma en que las fuerzas se distribuyen a través de ese perfil en forma de L le brinda una tremenda relación fuerza-peso.. El momento de inercia alrededor de los ejes principales permite que la estructura maneje la carga excéntrica de las antenas en formas que las secciones simples simplemente no pueden igualar..

Pero me estoy adelantando.



¿De qué estamos hablando exactamente aquí??

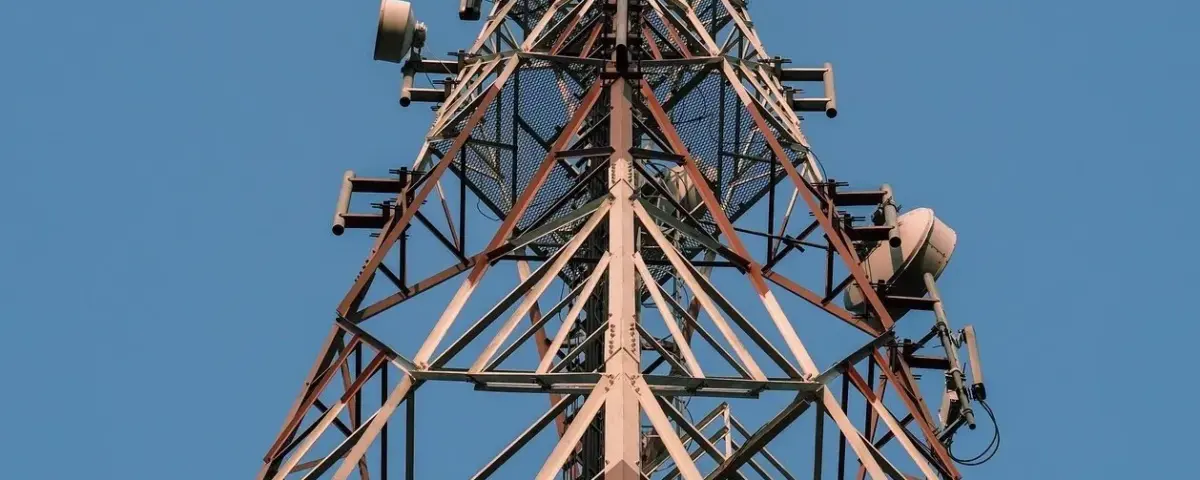

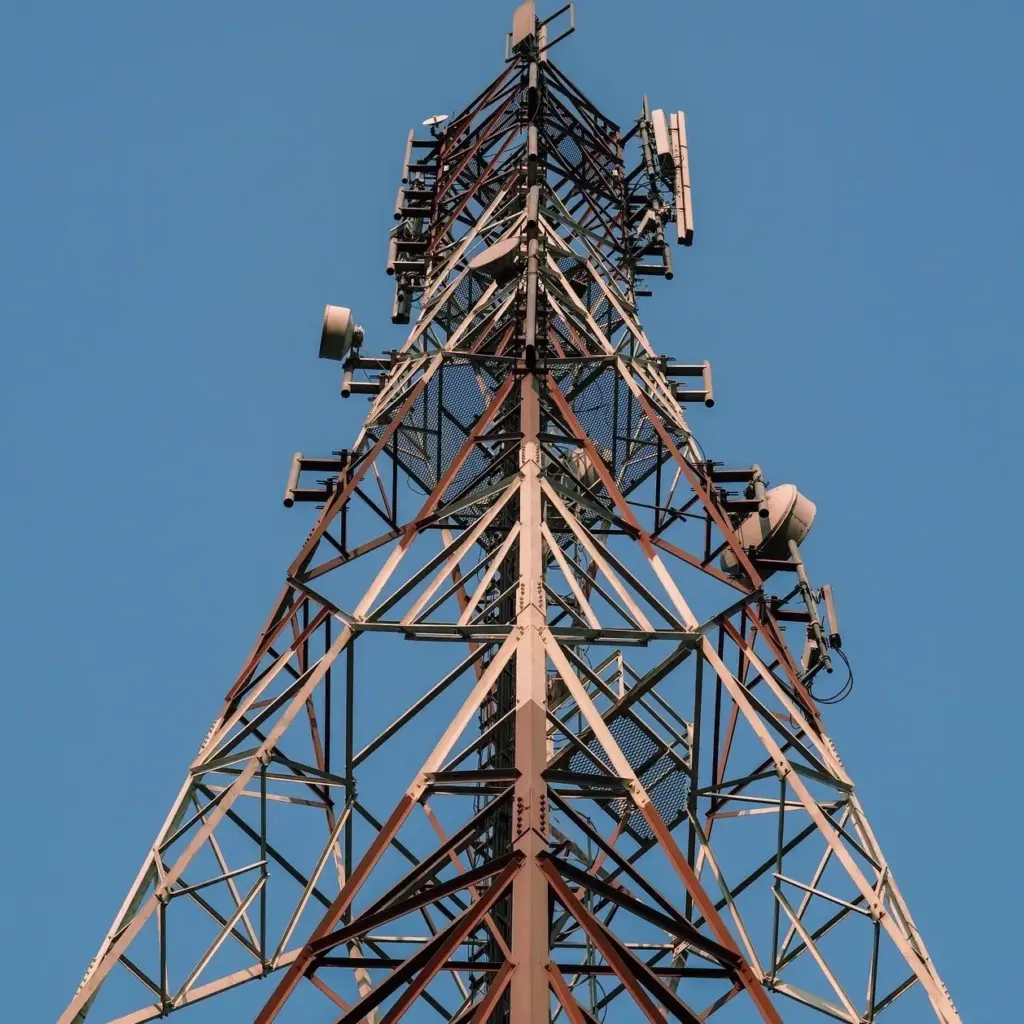

Un acero angular torre de comunicaciones es exactamente lo que parece: una estructura de celosía fabricada con secciones angulares laminadas en caliente y placas de acero.. No estamos hablando de bonita, Monopolos aerodinámicos que ves en los centros de las ciudades.. Estas son estructuras utilitarias., diseñado para un propósito: colocar antenas lo suficientemente altas para hacer su trabajo y mantenerlas allí, sin importar el clima que les depare.

La configuración suele ser triangular o cuadrada en sección transversal: diseños de tres o cuatro patas., dependiendo de los requisitos de altura y del inmueble disponible. Las torres de tres patas utilizan menos material, pesar menos, y dejar una huella más pequeña. Torres de cuatro patas? son mas rígidos, puede soportar cargas de antena más pesadas, y brindarle más opciones para el montaje de equipos.

Mesa 1: Configuraciones comunes de torres de acero angulares

Ahora verá especificaciones de materiales como Q235B., Q345B, Q355B (Q355B en realidad está reemplazando a Q345B según el nuevo estándar GB), Grado ASTM A572 50, o S355JR según la norma EN: no son simplemente una combinación de letras. Cada especificación tiene su límite elástico específico., soldabilidad, y rendimiento en diferentes rangos de temperatura.

Q235B le proporciona un límite elástico de 235 MPa mínimo. Bueno para estructuras más ligeras., miembros secundarios, o aplicaciones en las que no estás yendo más allá. Q345B/Q355B aumenta eso hasta 345 Mínimo de MPa: ese es el material de su caballo de batalla para las patas principales y refuerzos críticos. Pero aquí hay algo que las hojas de especificaciones no le dirán.: la transición de Q345B a Q355B bajo el nuevo GB/T 1591-2018 El estándar no es solo un cambio numérico.. La química es diferente: equivalente con menos carbono, mejor soldabilidad, dureza mejorada. Si todavía especifica Q345B en proyectos nuevos, estás trabajando con estándares obsoletos.

La verdadera charla: Lo que mantiene despiertos a los gerentes de adquisiciones por la noche

Me he sentado frente a docenas de gerentes de adquisiciones y directores de proyectos.. Después de las bromas, despues del te, después de haber preguntado sobre los tiempos de entrega y los precios, ahí es cuando surgen las verdaderas preguntas. Y todos regresan a los mismos pocos miedos..

Miedo #1: “¿Esta cosa se caerá cuando no mire??”

Y no significan un colapso catastrófico, aunque eso también sucede, más a menudo de lo que a la industria le gusta admitir. Significan deterioro progresivo. La corrosión corroe conexiones críticas. Grietas por fatiga que comienzan en los dedos de las soldaduras.. El asentamiento de los cimientos hace que toda la estructura se desplome.

Así es como lo abordamos.

El galvanizado no es sólo un recubrimiento: es una unión metalúrgica. Cuando galvanizamos en caliente a GB/T 13912-2002 o A123 ASTM, Estamos creando capas de aleación de zinc y hierro que, si se aplica correctamente, durará más que la vida útil de diseño de la estructura. He tomado núcleos de torres de 40 años donde el galvanizado aún estaba intacto.. Pero, y este es un gran pero, depende completamente de la preparación de la superficie y de la química del baño..

Mesa 2: Requisitos de espesor de galvanizado por norma

Pero aquí está el truco: el grosor no lo es todo. He visto fallas en galvanizados maravillosamente gruesos porque el fabricante no ventiló las secciones adecuadamente., dejando ácido atrapado en el proceso de decapado que eventualmente salió y comenzó a corroerse desde el interior. la solucion? Detalles adecuados. Cada sección cerrada necesita orificios de ventilación.. Cada superficie superpuesta debe sellarse o diseñarse para permitir la penetración del galvanizado..

y para las soldaduras? AWS D1.1 es el estándar de oro, pero el estándar sólo te lleva hasta cierto punto. He observado a soldadores que podían pasar cualquier prueba de certificación colocar hermosas cuentas que parecían perfectas, hasta que les tomaste una radiografía y descubriste una falta de fusión en la raíz.. La verdadera protección proviene de los procedimientos de soldadura que tienen en cuenta la posición real en la que se realizará la soldadura., no sólo las condiciones ideales de laboratorio.

Miedo #2: “El viento lo derribará durante la primera gran tormenta”

Este miedo es real, y debería ser. He realizado análisis de fallos en tres torres derribadas por el viento a lo largo de mi carrera.. Cada uno de ellos había sido “diseñado para codificar.” Entonces, ¿qué salió mal??

La carga del viento no es estática, y no es simple. Cuando diseñamos según TIA-222-G (todavía ampliamente utilizado, aunque H es actual ahora), estamos contabilizando las velocidades del viento, categorías de exposición, efectos topográficos, y, críticamente, cargas de hielo en algunas regiones. Pero las matemáticas sólo te ayudan a medias.

La fórmula para la fuerza del viento en la sección de una torre se parece a esta:

$F=q_z\times \mathrm{GRAMO}\times {\mathrm{do}}_F\times {\mathrm{UN}}_{\mathrm{mi}}$

F=qz​×G×Cf​×Ae​

Dónde:

• $q_z$ es la presión de velocidad en la altura z
• $G$ es el factor de efecto de ráfaga
• $C_f$ es el coeficiente de fuerza
• $A_e$ es el área proyectada

Pero esto es lo que la fórmula no muestra: el coeficiente de fuerza para las secciones angulares es diferente al de las secciones tubulares. Las superficies planas crean más resistencia., pero también crean diferentes patrones de flujo. En ciertas direcciones del viento, una torre angular en realidad puede soportar cargas locales más altas en miembros individuales de lo que predice el análisis general.

Mesa 3: Coeficientes de fuerza para torres de celosía (TIA-222-G)

La solución no es simplemente hacer los números una vez. Es comprender las suposiciones detrás de esos números.. Cuando diseñamos para 180 vientos km/h (3-segunda ráfaga), estamos hablando de una presión del viento de aproximadamente:

$\mathrm{PAG}=0.613\times V^2$

P=0,613×V2

$\mathrm{PAG}=0.613\times (50{)}^2=0.613\times 2500=1532.5\text{Pensilvania}$

P=0,613×(50)2=0,613×2500=1532,5 Pa

Eso es aproximadamente 156 kg por metro cuadrado de área proyectada. Pero eso es a la altura de referencia.. Multiplicar por factores de exposición, factores de ráfaga, y estás mirando fácilmente 300+ kg/m² en lo alto de una torre alta.

Miedo #3: “La Fundación se hundirá o se inclinará”

He visto esto más veces de las que quisiera contar.. Hermosa torre, fabricación perfecta, Excelente soldadura: asentado sobre una base que nunca fue la adecuada para las condiciones del suelo..

El diseño de los cimientos no es algo que se saca de una mesa estándar. Seguro, tenemos diseños típicos para “normal” suelo: 2-3 metros de profundidad, plataforma y pedestal de hormigón armado, sujetando los pernos de anclaje que están 1.5 a 2.5 metros de largo, 36De mm a 64 mm de diámetro dependiendo de la torre.. Pero “normal” el suelo no existe en muchos lugares donde he trabajado.

Tome el proyecto que hicimos en Zhanjiang en 2019. El informe del suelo mostró arcilla., pero nadie nos dijo que era arcilla expansiva, de esas que se hinchan cuando están mojadas y se encogen cuando están secas.. Dentro de los seis meses posteriores a la instalación, la torre estaba 45 mm fuera de plomada. La solución? Apuntalamiento de la cimentación con pilotes de fricción que bajaban hasta la capa estable 12 metros debajo. Le costó al cliente el triple de lo que había presupuestado.

Ahora hacemos una prueba de hinchamiento simple en cualquier sitio de arcilla.. Si el índice de plasticidad está por encima 25, O vamos a cimientos profundos o reemplazamos toda la columna de suelo debajo de los cimientos con material granular..

Mesa 4: Parámetros típicos de cimentación por tipo de suelo

Miedo #4: “El equipo de instalación lo va a estropear”

Este temor está bien fundamentado., porque la instalación es donde realmente ocurren la mayoría de los problemas que no son problemas de diseño.

Vi a un equipo en Camboya intentar erigir una torre de 60 metros con una grúa que estaba 10 toneladas por debajo de la capacidad porque el director del proyecto estaba tratando de ahorrar dinero en el alquiler de equipos. Consiguieron la torre a mitad de camino., la grúa empezó a inclinarse, y tuvieron que hacer un descenso de emergencia que dobló la mitad de los miembros del refuerzo.

Las matemáticas para la selección de grúas no son complicadas, pero la gente lo ignora:

$R\mathrm{mi}qu\mathrm{yo}\mathrm{riñonal}\mathrm{mi}\mathrm{re}\mathrm{do}\mathrm{un}\mathrm{pag}\mathrm{un}\mathrm{do}\mathrm{yo}ty=\frac{T\mathrm{la}t\mathrm{un}lW\mathrm{mi}\mathrm{yo}\mathrm{gramo}ht\times S\mathrm{un}F\mathrm{mi}tyF\mathrm{un}\mathrm{do}t\mathrm{la}\mathrm{riñonal}}{\mathrm{norte}u\mathrm{metro}\mathrm{segundo}\mathrm{mi}\mathrm{riñonal}\mathrm{oh}FL\mathrm{yo}Fts}$

Capacidad requerida = Número de elevaciones Peso total × Factor de seguridad

Pero el “peso total” no es solo el acero. es el aparejo, las orejetas de elevación, el refuerzo temporal. Y el factor de seguridad? Para ascensores críticos, usamos 1.5 mínimo. Eso significa que si tu sección más pesada pesa 5 montones, necesita una grúa calificada para 7.5 toneladas en ese radio. Y el radio importa: la capacidad de la grúa disminuye rápidamente a medida que la pluma se extiende y la carga se aleja del centro de rotación..

Miedo #5: “Los tornillos se aflojarán con el tiempo”

Las conexiones atornilladas son al mismo tiempo la belleza y la maldición de las torres angulares de acero.. Hacen posible la erección, permitir el desmontaje si es necesario, y crear rutas de carga predecibles. Pero también introducen el riesgo de aflojamiento..

Cada perno en una torre debe tensarse a un par específico.:

$T=K\times \mathrm{re}\times \mathrm{PAG}$

T=K×D×P

Dónde:

• $T$ es par (Nuevo Méjico)
• $K$ es el factor tuerca (típicamente 0.15-0.20 para superficies galvanizadas)
• $D$ es el diámetro del perno (mm)
• $P$ se desea precarga (norte)

Para un grado 8.8 perno m20, normalmente estamos mirando la precarga alrededor 125 Ley de Maquinaria y Seguridad Ocupacional de la República de Sudáfrica, que a los efectos de este contrato será aplicable en Namibia, lo que da un par de:

$T=0.17\times 20\times 125000=425,000\text{norte}\cdot \text{mm}=425\text{norte}\cdot \text{metro}$

T=0,17×20×125000=425.000 N⋅mm=425 N⋅m

Pero aquí está la cuestión: las llaves dinamométricas necesitan calibración, y he visto sitios donde “calibrado” La llave dinamométrica no había visto un laboratorio de calibración en cinco años.. El resultado? Pernos con poco torque (aflojar con el tiempo) o sobretorsionado (ceder o romper).

Mesa 5: Especificaciones de pernos para torres angulares de acero

La solución no es sólo un mejor control del par. Es comprender que las superficies galvanizadas tienen características de fricción diferentes a las del acero limpio.. El factor K de la tuerca cambia con la lubricación., acabado superficial, incluso la humedad. Hemos comenzado a exigir que todas las conexiones críticas utilicen indicadores de tensión directa: esas pequeñas arandelas abovedadas que se aplanan cuando se logra la tensión adecuada..

El lado de la aplicación: ¿Adónde van realmente estas torres??

Comunicaciones móviles

El pan de cada día de la industria. Cada GSM, CDMA, 3GRAMO, 4GRAMO, y ahora la red 5G depende de torres. Pero los requisitos han cambiado.. Con 5G, Estamos viendo más equipos en alturas más bajas: celdas pequeñas., sistemas de antena distribuida. Pero la cobertura macro aún necesita altura, y las torres angulares de acero siguen proporcionando la solución más rentable para la cobertura rural y suburbana..

Las configuraciones de antena se han vuelto más complejas.. Solía ​​ser una o dos antenas por operador.. Ahora estamos viendo múltiples matrices., unidades de radio remotas (Rrus) Montado justo en la antena., Receptores GPS, platos de microondas para backhaul. Una configuración típica en una torre de 50 metros podría incluir:

• 6 antenas de panel (tres sectores, dos frecuencias)
• 6 Rrus
• 2 antenas gps
• 2 platos de microondas
• 1 Pararrayos
• Escaleras de cables y marcos de montaje

Todo eso agrega carga de viento.. Una antena de panel único puede tener un área proyectada de 0.5-1.0 Ley de Maquinaria y Seguridad Ocupacional de la República de Sudáfrica, que a los efectos de este contrato será aplicable en Namibia. multiplicar por 6, agregar los platos, agregue el acero de montaje, y estás mirando 10-15 m² de área adicional que no estaba en el diseño original. Es por eso que diseñamos teniendo en cuenta la carga futura: entre un 20% y un 30% de capacidad adicional es una práctica estándar para cualquiera que se haya quemado por tener que reforzar una torre después de cinco años..

Radiodifusión

La transmisión de radio y televisión es una bestia diferente. Las antenas son mas grandes, más pesado, y a menudo montado en la parte superior en lugar de lateral. Una antena de transmisión de FM típica podría ser 6-8 metros de altura, peso 500-1000 kg, con una carga de viento que es esencialmente una carga puntual en la parte superior de la torre.

Las matemáticas para las antenas montadas en la parte superior son implacables:

${\mathrm{METRO}}_{\mathrm{segundo}\mathrm{un}s\mathrm{mi}}=F_{\mathrm{un}\mathrm{norte}t\mathrm{mi}\mathrm{norte}\mathrm{norte}\mathrm{un}}\times h+\sum (F_{t\mathrm{la}w\mathrm{mi}\mathrm{riñonal}}\times \frac{h}{2})$

Quizás=Fantenna×h+∑(Torre​×2h​)

El momento en la base aumenta linealmente con la altura.. Una torre de 60 metros con una antena superior pesada ve casi todo su momento base desde esa antena., no desde la torre misma.

Comunicaciones por microondas

Los enlaces de microondas tienen sus propios requisitos especiales.. Los platos necesitan una línea de visión clara., lo que significa que deben ser lo suficientemente altos para superar los obstáculos.. Pero también necesitan una precisión de puntería que no cambie con el viento o la temperatura.. El requisito de verticalidad para las torres de microondas suele ser más estricto que el de las torres celulares.<1/1000 es tipico, pero algunos enlaces necesitan 1/2000 o mejor.

La relación entre la deflexión de la torre y la pérdida de señal no es lineal:

$L\mathrm{la}s{s}_{\mathrm{re}\mathrm{segundo}}=20{\mathrm{registro}}_{10}(\frac{4\mathrm{pag}R}{l})+{\mathrm{D}}_{\mathrm{pag}\mathrm{la}\mathrm{yo}\mathrm{norte}t\mathrm{yo}\mathrm{norte}\mathrm{gramo}}$

PérdidadB​=20log10​(λ4πR​)+Δ apuntando​

Cuando una torre se tuerce o se balancea, El error de orientación puede convertir una señal fuerte en estática.. He visto caer enlaces de microondas porque una torre se desvió 0.5 grados con un viento moderado, muy dentro de los límites estructurales, pero desastroso para el presupuesto del enlace..

Qué ha cambiado en los últimos años

La industria no se detiene. Aquí hay tres tendencias que estoy viendo en este momento y que están cambiando la forma en que diseñamos y construimos torres de acero angulares..

Tendencia 1: El cambio a Q355B

Los estándares GB de China se actualizaron en 2018, reemplazando Q345 con Q355. Los números importan: rendimiento mínimo de 355 MPa en lugar de 345. Cambio, pero refleja mejoras en la fabricación de acero. El cambio más importante está en la fórmula del carbono equivalente.:

$\mathrm{do}\mathrm{mi}V=\mathrm{do}+\frac{\mathrm{METRO}\mathrm{norte}}{6}+\frac{\mathrm{do}\mathrm{riñonal}+\mathrm{METRO}\mathrm{la}+V}{5}+\frac{\mathrm{norte}\mathrm{yo}+\mathrm{do}u}{15}$

CEV=C+6Mn+5Cr+Mo+V+15Ni+Cu

El nuevo estándar exige un CEV más bajo para una mejor soldabilidad. Eso significa que se requiere menos precalentamiento, Menos riesgo de craqueo por hidrógeno., fabricación más rápida. Si su fabricante todavía usa Q345 antiguo, preguntar por qué.

Tendencia 2: Integración de gemelos digitales

Estamos empezando a ver requisitos para modelos digitales que van más allá de la fase de diseño.. Los clientes quieren un modelo que puedan utilizar para la planificación del mantenimiento, para adiciones de antena, para una evaluación estructural dentro de unos años. El viejo enfoque (dibujos construidos en una carpeta que se pierde) está muriendo.

Para una torre angular de 60 metros, el gemelo digital podría incluir:

• Tamaños reales de los miembros construidos (no solo tamaños de diseño)
• Registros de inspección de soldadura vinculados a juntas específicas
• Registros de par de pernos por conexión
• Medidas de espesor de galvanización por zona
• Resultados de las pruebas de hormigón de cimentación.

Tendencia 3: Requisitos de sostenibilidad

Los estándares de construcción sustentable están comenzando a afectar la adquisición de torres. Preguntas sobre contenido reciclado, sobre sistemas de recubrimiento, sobre la reciclabilidad al final de su vida útil. Las torres de acero angulares obtienen buenos resultados aquí: el acero es infinitamente reciclable, Galvanizar no impide el reciclaje., y la construcción atornillada significa que se pueden desmontar en lugar de demoler.

Los costos ocultos de los que nadie habla

Déjame contarte sobre un proyecto en el norte de Vietnam.. Ofertamos por una torre angular de 70 metros, ganó el contrato, fabricado, enviado, instalado. todo salió perfectamente. Entonces el cliente pidió el manual de mantenimiento..

Enviamos nuestro manual estándar: intervalos de inspección, comprobaciones de par, monitoreo de corrosión, marcadores de asentamiento de fundaciones. El equipo de mantenimiento del cliente lo miró y dijo, “No podemos leer esto. Está en inglés.”

Entonces tuvimos que traducir. Luego volver a traducir cuando la primera traducción fue inexacta. Luego, lleve a un técnico para capacitar al equipo local porque el manual traducido aún no estaba claro.. Agregado 15% a nuestros costos y dos meses al cronograma.

la lección? Los requisitos de mantenimiento importan tanto como los requisitos de diseño. Si tu torre va a algún lugar con personas que no hablan inglés, necesita documentación en el idioma local, y necesita capacitación que tenga en cuenta los niveles de habilidades locales.

Mesa 6: Requisitos de mantenimiento por componente

Caso del mundo real: La Torre Costera de 90 Metros

En 2022, Completamos una torre de acero angular de 90 metros para un cliente de transmisión en la provincia de Fujian., acerca de 2 kilómetros de la costa. La selección del sitio no era negociable: tenía que cubrir un valle específico y las aguas costeras más allá..

Los desafíos:

• Exposición a la niebla salina (categoría de corrosión C5 según ISO 12944)
• Vientos de tifón (diseñado para 200 km / h, 3-segunda ráfaga)
• Suelo blando (depósitos aluviales 30 metros de profundidad)
• Acceso limitado (Caminos estrechos a través de pueblos pesqueros.)

las soluciones:

• Galvanizado mejorado (mínimo 120 micras, con juntas superpuestas selladas)
• Pruebas en túnel de viento de configuraciones de celosía específicas.
• Pilotes de acero hincados para 25 metros de profundidad, con protección catódica
• fabricación modular (3-secciones de metros, peso máximo 4 montones)

La torre ha estado operativa durante 18 meses ahora. Tenemos cupones de monitoreo de corrosión instalados a varias alturas., y las lecturas iniciales muestran tasas de corrosión muy por debajo de lo previsto.. El asentamiento de la fundación? Menos de 5 mm después de un año. El sistema de monitoreo de viento ha registrado ráfagas de hasta 150 km/h sin deflexión significativa.

Pero esto es lo que la hoja de especificaciones no muestra: Los pescadores locales utilizan la torre como punto de referencia.. Pintaron una franja roja alrededor de la base en el nivel de 5 metros: algo sobre sus barcos., su navegación, su tradición. No especificamos eso. El cliente no lo pidió. pero sucedió, y ahora esa torre es parte de la comunidad.

Decisiones de adquisiciones: Lo que realmente importa

Si estás leyendo esto porque estás por comprar una torre angular de acero, esto es lo que te diría:

No compre sólo por el precio. La diferencia entre una buena torre y una mala torre no está en el grado del acero, sino en los detalles.. La calidad de la soldadura.. La precisión de la perforación.. El cuidado en el galvanizado. La integridad de la documentación..

Visita la fabulosa tienda. Si no puedes visitar, obtener un recorrido en video. Mira cómo almacenan el material.. Mira sus cabinas de soldadura. Mira su estación de control de calidad.. un limpio, Una tienda organizada produce mejores torres que una desordenada., punto final.

Pregúntale a sus ensambladores. Los soldadores siempre reciben la mayor atención, pero los ensambladores que colocan el acero y realizan la soldadura por puntos antes de soldar, son igual de importantes. Un buen montador facilita mucho el trabajo del soldador, mientras que un mal ensamblador hace el trabajo imposible.

Consultar referencias. Pero no llames sólo a las referencias que te den. Pregunta por proyectos de hace cinco años, no el año pasado. Una torre que lleva cinco años en pie sin problemas dice más que una torre que lleva seis meses en pie.

Entender la logística. Una torre de 60 metros se descompone en tal vez 20-30 piezas para envío. ¿Cómo se empaquetan esas piezas?? como estan marcados? He visto envíos que llegan con el acero en perfectas condiciones, pero las etiquetas de marcado se lavan con la lluvia., dejando al equipo de montaje jugando a adivinanzas con 50 toneladas de acero.

Primer gráfico: Material & Análisis de la condición ambiental
