Condiciones técnicas para la fabricación de torres de línea de transmisión

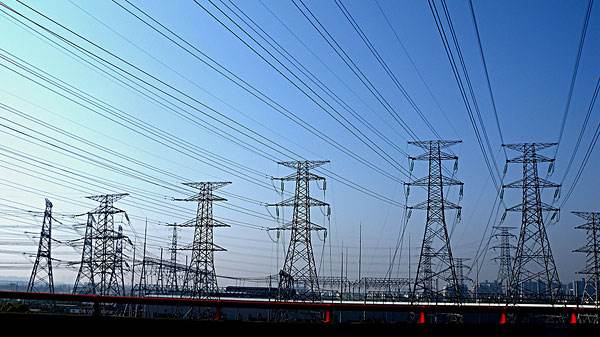

1. Descripción general de los estándares de fabricación de torres de línea de transmisión

La fabricación de torres de línea de transmisión se rige por rigurosos estándares técnicos para garantizar la integridad estructural, seguridad, y confiabilidad en los sistemas de transmisión de energía de alto voltaje. En China, el estándar nacional GB/T 2694-2018: Especificación de la fabricación para torres de línea de transmisión (reemplazo GB/T 2694-2010) describe requisitos integrales para la selección de materiales, Procesos de fabricación, protocolos de inspección, y protección contra la corrosión. Este estándar, gestionado por los cuerpos de estandarización relevantes, se aplica principalmente a las torres construidas a partir de componentes de acero angular conectados por sujetadores y protegidos con galvanización en caliente. También se extiende a estructuras de acero similares, tales como torres de microondas y torres de comunicación. El estándar aborda aspectos críticos como tolerancias dimensionales, calidad de soldadura, propiedades mecánicas, y embalaje, Asegurar que las torres puedan resistir las cargas ambientales y las tensiones operativas sobre su vida de diseño, Típicamente de 30 a 50 años.

Las torres de línea de transmisión son predominantemente estructuras de red, Utilización de grados de acero al carbono como Q235T, Q345T, y Q420T, que ofrecen fortalezas de rendimiento de 235 MPa, 345 MPa, y 420 MPa, respectivamente. Estos materiales se eligen por su equilibrio de fuerza., ductilidad, y rentabilidad. El proceso de fabricación implica cortar, puñetazos, flexión, soldadura, y galvanizando, con cada paso sujeto a un estricto control de calidad para cumplir con los criterios dimensionales y de rendimiento. Por ejemplo, GB/T 2694-2018 Especifica tolerancias para las dimensiones de componentes (por ejemplo, ± 1 mm para longitudes críticas) e imperfecciones de soldadura, Alinearse con estándares como GB 3323 para evaluación de calidad de soldadura radiográfica. El estándar también incorpora terminología actualizada, Requisitos de marcado de material, y protocolos de entrega de datos en comparación con su predecesor, reflejando avances en la precisión y trazabilidad de fabricación.

2. Selección de material y propiedades

La selección de materiales es una piedra angular de torre de la línea de transmisión fabricación, Como las torres deben soportar cargas dinámicas, incluido el viento, hielo, y fuerzas sísmicas. Grados de acero al carbono Q235T, Q345T, y Q420T se especifican en GB/T 2694-2018 Debido a sus propiedades y disponibilidad mecánicas. Análisis de composición química, realizado utilizando herramientas como espectrómetros de lectura directa móviles (precisión ± 0.03%), garantiza el cumplimiento de los estándares materiales. Por ejemplo, Q235T típicamente contiene 0.14–0.22% de carbono, mientras que Q345T y Q420T tienen un mayor contenido de manganeso y silicio para mejorar la fuerza. Estas composiciones son críticas para prevenir problemas como el colapso de la torre debido a las confusas de grado de material, que se han informado en torres operativas.

Las propiedades mecánicas de estos aceros se rigen por estándares como GB/T 3098.1 (pernos, empulgueras, y sementales) y GB/T 3098.2 (nueces), Asegurar que los sujetadores coincidan con los requisitos estructurales de la torre. Galvanización en caliente, por GB/T 470 (lingotes de zinc), Proporciona un recubrimiento protector de zinc de 80-100 µm para combatir la corrosión, particularmente en ambientes húmedos o costeros. El proceso de galvanización debe controlarse para evitar defectos de la capa de zinc, que podría reducir la vida útil en un 10-15%. Pruebas no destructivas avanzadas (END), como la inspección de partículas ultrasónicas y magnéticas, Verifica la integridad del material y la calidad de la soldadura, garantizar el cumplimiento de GB/T 2694-2018.

3. Procesos de fabricación y control de calidad

La fabricación de torres de línea de transmisión implica varios procesos clave: corte, puñetazos, flexión, soldadura, y galvanizando. Cada proceso se rige por GB/T 2694-2018, que especifica tolerancias y requisitos de calidad. Por ejemplo, El corte y el golpe deben lograr precisiones dimensionales de ± 1 mm para componentes críticos y ± 2 mm para piezas no críticas para garantizar un ensamblaje adecuado. Soldadura, Principalmente para las conexiones de acero angular, se adhiere a GB 3323 para calidad radiográfica, con niveles de imperfección permitidos definidos para evitar la propagación de grietas bajo carga cíclica. Las costuras de soldadura se inspeccionan utilizando métodos NDT, como pruebas ultrasónicas, para detectar fallas internas, Asegurar una tasa de defectos a continuación 1%.

La galvanización en caliente es un paso crítico, ya que protege contra la corrosión en diversas condiciones ambientales. El proceso implica sumergir componentes de acero en un baño de zinc fundido a 450–460 ° C, Lograr un grosor de recubrimiento uniforme de 80-100 µm. GB/T 2694-2018 exige la inspección posterior a la galvanización para verificar la adhesión y el grosor de recubrimiento, Uso de herramientas como medidores de espesor magnético. Desviaciones, como la acumulación excesiva de zinc, puede aumentar el peso en un 2–5%, Afectando los cálculos estructurales. El control de calidad se extiende al ensamblaje del sujetador, Donde deben cumplir los pernos y las tuercas GB/T 3098 Normas para el rendimiento mecánico, Asegurar que los valores de torque se alineen con las especificaciones de diseño (por ejemplo, 50–100 nm para pernos M16).

4. Consideraciones de carga estructural y ambiental

Las torres de línea de transmisión están sujetas a condiciones de carga complejas, incluido el viento, hielo, fuerzas sísmicas, y tensión del conductor. GB/T 2694-2018 requiere diseños estructurales para cumplir con DL/T 5154 (Código técnico para el diseño de estructuras de la torre), que especifica velocidades del viento de 25–35 m/sy espesores de hielo de 5–20 mm, dependiendo de las condiciones regionales. Para una torre de celosía de 50 metros, Las cargas de viento pueden generar fuerzas de corte de base de 50–100 kN y momentos de volcado de 500–1000 knm. La acumulación de hielo aumenta las fuerzas miembros en un 15-25%, Requerir sistemas de arriostramiento robustos, típicamente cruzado o k-jinete, Para mejorar la rigidez torsional.

El diseño sísmico sigue GB 50260 (Código para el diseño sísmico de instalaciones de energía), con torres analizadas para aceleraciones de tierra de 0.1-0.4g. Análisis de elementos finitos ( Faraón) modela la respuesta de la torre a cargas dinámicas, Predecir las frecuencias naturales (1–3 Hz para torres de 50 metros) y asegurar que las desviaciones permanezcan debajo 0.5% de altura de la torre (por ejemplo, 250 mm para una torre de 50 metros). Cables de chico, Si se usa en diseños híbridos, Reducir los desplazamientos inducidos por sísmicos en un 20-30%, pero requieren un tensión precisa para evitar la holgura o la exageración.

5. Protocolos de inspección y prueba

La inspección y las pruebas son parte integral de garantizar la confiabilidad de la torre. GB/T 2694-2018 describe reglas para cheques dimensionales, pruebas mecanicas, y evaluación de resistencia a la corrosión. Inspecciones dimensionales Verificar tamaños de componentes, alineación de agujeros, y ajuste de la asamblea, con tolerancias de ± 1 mm para miembros críticos y ± 2 mm para miembros secundarios. Pruebas mecánicas, por GB/T 3098, Evaluar la resistencia al perno y la tuerca, Asegurar que las capacidades de corte y tracción cumplan con cargas de diseño (por ejemplo, 400 MPA para pernos M16). La calidad de la soldadura se evalúa utilizando pruebas radiográficas o ultrasónicas, con criterios de aceptación basados ​​en GB 3323 Estándares de nivel B.

Pruebas no destructivas (END) es crítico para las torres en servicio para detectar la degradación del material o las mezclas de grado. Las pruebas de corrosión verifican el grosor de la galvanización, con muestras sometidas a pruebas de spray de sal (por GB/T 10125) para simular 20-30 años de exposición.

6. Comparación con otros tipos de torres

Las torres de línea de transmisión difieren de las torres de comunicación, tales como temas telescópicos de alambre o techo, en escala, capacidad de carga, y complejidad de diseño. torres de transmisión, típicamente de 30 a 100 metros de altura, Soporte de conductores de alto voltaje (110–1000 kV), requiriendo cimientos robustos y mayor resistencia al material (Q345T / Q420T) en comparación con las torres de comunicación (Q235/Q345). Torres telescópicas alambre de alambre (5–50 m) confiar en los cables para la estabilidad, Reducir los costos de material en un 20-30% pero requerir áreas de tierras más grandes para anclajes, haciéndolos menos adecuados para entornos urbanos. Torres GSM en la azotea (5–20 m) están limitados por la capacidad del edificio, pero ofrecen un acceso de mantenimiento más fácil.

Electromagnéticamente, Las torres de transmisión se centran en el soporte de los conductores, con consideraciones mínimas de RF, A diferencia de las torres GSM, que priorizan el rendimiento de la antena. Estructuralmente, Las torres de transmisión experimentan momentos de mayor volcado (500–1000 knm vs. 80–150 KNM para torres telescópicas) Debido a la tensión del conductor y las longitudes del tramo (200–400 m).

7. Avances en la fabricación y optimización

La fabricación moderna de torres de línea de transmisión aprovecha las tecnologías avanzadas para mejorar la eficiencia y la precisión. Diseño asistido por computadora (CANALLA) y el análisis de elementos finitos optimizar las configuraciones de dimensionamiento y arranque de miembros, Reducir el uso del material en un 5-10% mientras se mantiene factores de seguridad. GB/T 2694-2018 incorpora requisitos actualizados para la documentación digital, habilitar la trazabilidad a través de componentes codificados por QR. Sistemas automatizados de corte y perforación, guiado por máquinas CNC, lograr tolerancias de ± 0.5 mm, Mejora de la precisión del ensamblaje.

Para actualizaciones relacionadas con 5G, Se exploran los diseños híbridos que combinan elementos guyos y autosuficientes, Reducir las cargas de cimientos en un 15-20%. Innovaciones en galvanización, como recubrimientos de aluminio de zinc, extender la resistencia a la corrosión en 10-15 años en comparación con los recubrimientos de zinc tradicionales. Sensores inteligentes para el monitoreo en tiempo real de las tensiones de la torre y la corrosión están surgiendo, Reducir los costos de mantenimiento en un 10-15%.

8. Seguridad y consideraciones regulatorias

La seguridad es primordial en torre de la línea de transmisión fabricación, dado su papel en la infraestructura crítica. GB/T 2694-2018 exige factores de seguridad de 1.5–2.0 para cargas finales, Asegurar que las torres resisten condiciones extremas. Inspecciones en servicio, utilizando métodos NDT, abordar los riesgos de mezcla de materiales, que han causado fallas en la torre. El mantenimiento predictivo reduce el tiempo de inactividad en un 20-30%.

El cumplimiento regulatorio incluye consideraciones ambientales y estéticas. Las torres en áreas urbanas pueden requerir diseños camuflados, aumentar los costos en un 10-15%.

9. Tendencias y desafíos futuros

La industria de la torre de la línea de transmisión está evolucionando con una mayor demanda de energía, con el mercado de China alcanzando un crecimiento significativo en los últimos años. Las tendencias futuras incluyen la fabricación inteligente, Reducir los costos en un 10-20%, y materiales avanzados como la baja aleación de alta resistencia (HSLA) aceros, Aumento de la resistencia del rendimiento en un 10-15%. Los desafíos incluyen la modernización para el ultra alto voltaje (Uhv) líneas (800–1000 kV), que aumentan las cargas en un 20-30%, y gestionar los impactos ambientales en áreas sensibles.

En conclusión, GB/T 2694-2018 Proporciona un marco robusto para la fabricación de torres de línea de transmisión, Garantizar la confiabilidad estructural y la seguridad. Avances en materiales, automatización, y el monitoreo impulsará innovaciones futuras, abordar las crecientes demandas de energía y los desafíos ambientales.
