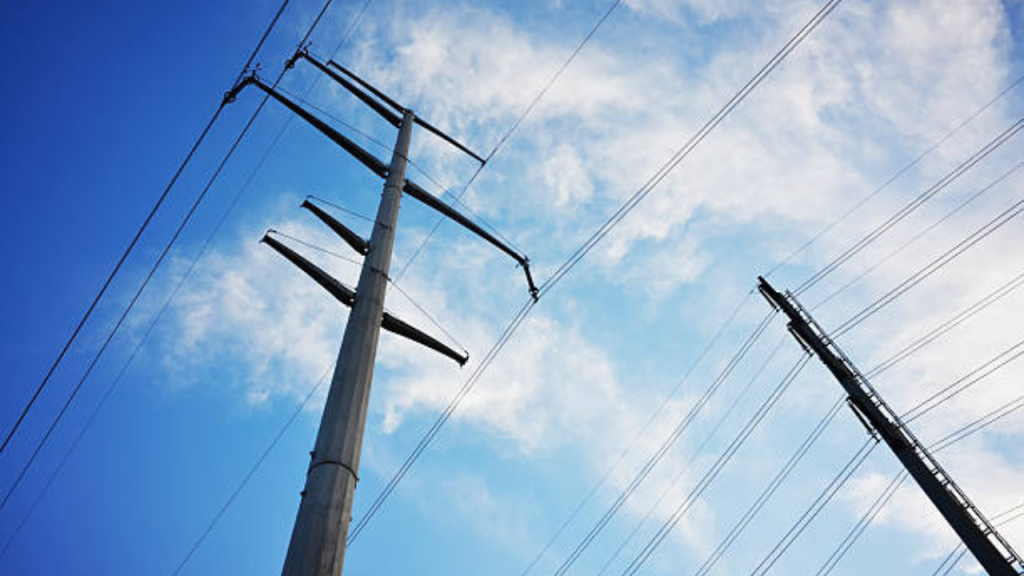

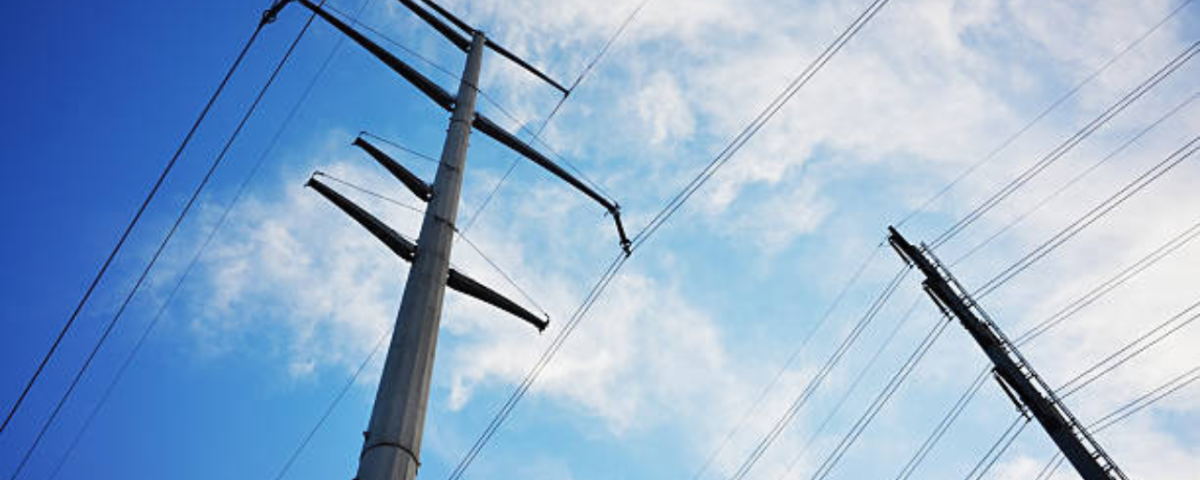

Güç iletimi için çokgen çelik dağıtım kutupları

Kategoriler

Etiketler

Mühendislik güvenilirliği: Yüksek performanslı çokgen çelik dağıtım kutupları için kesin kılavuz

Giriş: Modern güç altyapısının omurgası

Kesintisiz elektrik gücünün teslimi, ekonomik istikrar ve toplumsal işlevin temelidir. Altyapı yaşlandıkça ve akıllı şebeke entegrasyonu talepleri, Artan esneklik, ve estetik uyumlaştırma büyür, Mütevazi fayda direğinin rolü, son derece tasarlanmış bir yapısal bileşene dönüştü.

Şirketimiz bu evrimin ön saflarında duruyor, güç iletimi için çokgen çelik dağıtım kutuplarının tasarımı ve üretiminde uzmanlaşmış. Bu kutuplar sadece destek değil; titizlikle tasarlanmışlar, Aşırı çevresel yüklere katlanmak ve geniş bir voltaj spektrumunda elektrik gücünü güvenli bir şekilde yönetmek için tasarlanmış yüksek performanslı varlıklar, düşük gerilimli önemli olan devreler Alt Transmisyon Hatları.

Eşsiz kaliteye olan bağlılığımız, AWS D1.1 de dahil olmak üzere küresel üretim standartlarına katı bağlılığımızla kanıtlanmıştır., CS W47.1, ve ASTM A123 gibi kapsamlı korozyon koruma standartları, ISO 1461, ve AS/NZS 4680. Q355 ve ASTM A572 Sınıf 65 gibi yüksek verimli malzemelerin kullanımı ile birleştiğinde-üretim yetenekleri ile ve duvar kalınlıkları, sırasıyla - kutuplarımız garantili performans için tasarlanmıştır, uzun ömürlülük, ve ISO'mızın katı gözetimi altında yapısal üstünlük 9001:2015 Kalite yönetim sistemi.

Bu belge, mühendislik ilkelerinin kapsamlı bir analizini sunmaktadır., maddi bilim, imalat metodolojileri, ve çokgen çelik dağıtım kutuplarımızın pazar lideri üstünlüğünü tanımlayan kalite güvenceleri.

BEN. Yapısal tasarım felsefesi: Çokgen kutup avantajı

Kutup profilinin seçimi yapısal tasarımın kritik başlangıç noktasıdır. Çokgen kutup - tipik olarak 8, 12, veya 16 Taraflar - Modern güç teslimatı için kesin seçimdir, Geleneksel ahşap üzerinde belirleyici mühendislik avantajları sunmak, beton, hatta kafes yapıları.

1.1 Yük yönetimini ve yapısal verimliliği optimize etmek

Bir elektrik direği için birincil yapısal gereksinim, dış kuvvetler tarafından üretilen büyük bükülme momentlerine direnme yeteneğidir., maksimum rüzgar hızı dahil, buz yükleme, iletken gerginliği, ve sismik aktivite. Çokgen kesit bu konuda mükemmeldir:

Güç / Ağırlık Oranı: Yüzlenmiş geometri, belirli bir enine kesit alan için atalet momentini en üst düzeye çıkarır ve daha kalın duvarların benzer bükülme direnci elde etmesini gerektiren düzgün bir dairesel bölüme kıyasla. Bu optimizasyon önemli ölçüde daha hafif bir kutup yapısına yol açar, bu da maddi maliyetleri büyük ölçüde azaltır, Ulaşım Lojistiği, VE VACAKLAR İÇİN BOYUT GEREKSİNİMLERİ - Fayda Projelerinde Önemli Bir Maliyet Faktörü.
Konik ve esneklik: Kutuplarımız sürekli olarak konik, yani çaptan tepeye düşer. Bu sürekli geometrik ayar, malzeme kalınlığının ve çapının, direğin yüksekliği boyunca her noktada hesaplanan iç gerilmelerle orantılı olmasını sağlar.. Bu titiz tasarım, yapının güvenli sınırlar içinde kalmasını garanti ederken malzeme atıklarını önler.
Azaltılmış sürükleme katsayısı: Pürüzsüz, Konik poligonal yüzey, bir kafes kulesinin açık çerçevesine kıyasla rüzgara daha düşük etkili bir yüzey alanı sunar. Rüzgar sürükleme katsayısındaki bu azalma doğrudan daha düşük yanal yüklemeye dönüşür, belirli bir rüzgar hızı için daha hafif bölümlerin kullanılmasına izin vermek ve aşırı hava olayları sırasında daha esnek bir yapı ile sonuçlanmak.

1.2 Estetik ve lojistik faydalar

Saf mekaniğin ötesinde, Çokgen tasarım temel pratik avantajlar sunar:

Görsel entegrasyon: Temiz, İnce profil estetik olarak hacimli betondan veya görsel olarak meşgul kafes kuleleri. Bu, çokgen kutupları kentsel kurulumlar için tercih edilen çözüm yapar, banliyö, ve görsel etkinin yüksek bahisli bir husus olduğu doğal koridorlar.
Ereksiyon kolaylığı: Tek şaftlı çelik kutupların dikilmesi, kesitsel kafes kulelerinden önemli ölçüde daha hızlıdır. ayrıca, Pürüzsüz yüzey tırmanmayı basitleştirir, bakım, ve özel elektrikli ekipmanların montajı, azaltılmış bakım maliyetlerine ve daha hızlı devreye alma sürelerine yol açar.

II. Malzeme bilimi ve yapısal bütünlük

Çeliğin mekanik özellikleri, direğin nihai yük taşıma kapasitesini ve esnekliğini tanımlar. Yüksek verimli yapısal çeliklerden oluşan geniş bir portföy sunuyoruz, Malzeme seçimini tam olarak tasarım yükü ve bölgesel spesifikasyon gereksinimleriyle eşleştirmemizi sağlayan.

2.1 Yüksek verimli malzeme portföyü

Ağırlıklı olarak yüksek verimli çelik kaliteleri kullanıyoruz, Minimum belirtilen akma mukavemetleri ile tanımlanır ()- Malzemenin kalıcı olarak deforme olmaya başladığı stres seviyesi.

Malzeme sınıfı	Spesifikasyon Temeli	Minimum Verim Gücü () (MPa)	Minimum gerilme mukavemeti () (MPa)	Tipik kutup uygulaması
Q235	Çin Ulusal Standardı			Işık hizmeti, alçak gerilim dağıtım hatları.
S355	Çin Ulusal Standardı			Standart Yardımcı Fayda Kutbu; Orta ila yüksek yükler için birincil seçim.
Q420	Çin Ulusal Standardı			Yüksek mukavemetli besleyici hatları; Yükseklik / ağırlık oranını en üst düzeye çıkarma.
Q460	Çin Ulusal Standardı			Maksimum güç gerektiren kritik kutuplar; bazı API notlarına eşdeğer.
ASTM A572 GR65	ABD Standardı (ASTM)	(yaklaşık. )	(yaklaşık. )	Kuzey Amerika için Standart Seçim, Avustralya, ve bize spesifikasyon gerektiren uluslararası projeler.

2.2 İmalat kapasitesi ve duvar kalınlığı

Üretim kapasitemiz, işlediğimiz yüksek dereceli malzemelerin doğrudan bir işlevidir.. Çelik plakanın kalınlığı kutup sertliği ve nihai yük kapasitesi için kritiktir, özellikle bükülme anlarının en yüksek olduğu tabanın yakınında.

İşlemek için özel pres fren ekipmanlarına ve kaynak teknolojisine sahibiz:

kadar Q355 için kalınlık: Bu maksimum kalınlık kapasitesi, son derece ağır görevli kutuplar için çok önemlidir, köşe konumlarında kullanılanlar gibi, yüksek gerilimli çıkmaz kutuplar, veya ağır dağıtım trafodu besleyicilerini destekleyen yapılar. Kullanma Q355 çelik muazzam yapısal kapasite sağlar, aşan direkler tasarlamamızı ve üretmemizi sağlayan ağır yükleme koşulları altında yükseklikte.
kadar ASTM A572 GR65 için Kalınlık: Bu sınır, uluslararası projelerde kullanılan yüksek verimli çeliğin belirli mekanik özelliklerini ele alma kapasitemizi göstermektedir., şekillendirme ve kaynak işlemlerinin, uzlaşmadan malzeme verim gücü.

Bu yetenek rekabet avantajı için gereklidir, Birçok üretici ile sınırlı olduğu için veya plaka kalınlığı, Yüksek yüke katılmalarını kısıtlamak ve yapıları.

III. Hassas imalat: Kaynak ve Kalite Güvence Garantisi

Çokgen bir direğin gücü,, Sürekli boyuna dikiş kaynağı. Bu kaynağın kalitesi pazarlık edilemez ve dünyanın en tanınmış kaynak standartlarına sıkı sıkıya bağlı kalmamızla garanti edilmektedir..

3.1 Sertifikalı Kaynak Mükemmelliği

Kaynak prosedürlerimiz ve personelimiz karşılamak veya aşmak için onaylanmıştır:

AWS D1.1 (Amerikan Kaynak Derneği): Bu, Amerika Birleşik Devletleri'nde yapısal kaynak için kesin koddur. Uyum, kaynak elektrotlarımızın, prosedürler (WPS), Ön ısıtma/sonrası ısı işlem gereksinimleri, ve kaynakçı nitelikleri kritik için en yüksek standardı karşılamaktadır, yüksek stresli yapılar. Bu standart, küresel olarak kalite için bir ölçüt olarak yaygın olarak kabul edilmektedir..
CS W47.1 (Kanada Kaynak Bürosu – vermek): Bu sertifika, Kanada altyapı projeleri için gerekli olan belirli yapısal kaynak standartlarını karşılama konusundaki uzmanlığımızı göstermektedir.. Uyum, kaynak prosedürlerimizin titiz üçüncü taraf denetimini içerir, ekipman, ve personel nitelikleri, Sıkı uluslararası kodlara uyarlanabilirliğimizi sergiliyor.

Batık ark kaynağının uygulanması (TESTERE) uzun süredir, Tek boyuna dikiş derin penetrasyon sağlar, minimal gözeneklilik, Ve pürüzsüz, direğin ömrü boyunca yorgunluğa direnen tutarlı kaynak boncuğu.

3.2 ISO 9001:2015 Kalite yönetimi

Kalite güvencesi son bir kontrol değil, ISO'mız tarafından yönetilen entegre bir süreçtir 9001:2015 sertifika. Bu QMS her adımı kapsar, sağlama:

Malzeme İzlenebilirliği: Her çelik plaka bölümü, değirmen makbuzundan kesme yoluyla izlenir, şekillendirme, kaynak, ve galvanizleme. Bu, son direği orijinal malzeme test sertifikalarına bağlamamızı sağlar (MTC'ler), emin olmak veya Belirtildi gerçekten kullanıldı.
Boyutlu Kontrol: Konikliğin hassasiyeti, toplam uzunluk, ve özellikle çap ve çokgen şekil, yapısal bütünlük ve bağlantı uyumu için çok önemlidir. (kayma eklemleri). Sürekli izleme, tüm boyutların tasarım toleransına bağlı kalmasını sağlar.
Tahribatsız sınav (NDE): Kaynak kalitesi NDE teknikleri ile doğrulanır, manyetik parçacık muayenesi dahil (MPI) veya ultrasonik test (UT) Galvanizasyondan önce herhangi bir yeraltı süreksizliğini tespit etmek için kritik kaynak alanlarında.

IV. Montaj verimliliği: Kayma derzleri vs. Flanş eklemleri

Modern çelik kutuplar, Özellikle aşanlar yüksekliğinde, lojistik nedenlerle tipik olarak iki veya daha fazla bölümde üretilir (Ulaşım ve Kullanım). Çift bağlantılı stratejimiz verimliliği ve yapısal sertliği en üst düzeye çıkarır.

4.1 Slip Ortak Teknolojisi: Sürtünme uyumu

Kayma eklemi, çok bölümlü kutuplar için standart ve en etkili bağlantı yöntemidir:

Mekanizma: Eklem, direğin sürekli konikliği tarafından oluşturulan kesin bir parazit uyumuna dayanır.. Üst bölüm alt bölüme zorlandı, muazzam sürtünme direnci ve son derece katı bir bağlantı yaratmak.
Alan Faydaları: Sıkıcı alan kaynağı veya cıvatalama ihtiyacını ortadan kaldırır. Ereksiyon basitleştirildi ve hızlandırıldı; Üst bölüm, arma ağırlığı kullanılarak yerine kaydırıldıktan sonra, Bağlantı tam ve yapısal olarak sağlam.
Yapısal performans: Düzgün nişanlandığında, Kayma eklemi, sürekli olarak yapısal olarak performans gösterir, bölümlenmemiş çelik parçası, an transfer kapasitesinin tüm yapı boyunca korunmasını sağlamak.

4.2 Flanş eklem teknolojisi: Mutlak sertlik

Flanş eklemleri öncelikle direğin tabanını beton temeline bağlamak için kullanılır ve, ara sıra, Özel ara bağlantılarda:

Sertlik: Flanş eklemleri sabit sağlar, Yüksek mukavemetli cıvataları kullanarak mutlak bağlantı (Tipik olarak ASTM A325 veya eşdeğeri). Bu tabanda çok önemli, Bağlantının tüm devrilme momentini ve kesme kuvvetini ankraj cıvatalarına ve temeline aktarması gereken yerlerde.
Kontrollü hizalama: Flanş eklemleri, Özellikle tabanda, Hassas Final Sıhhi Tesisatına İzin Ver (dikey hizalama) Düzenleme somunlarını ayarlayarak ereksiyon sırasında direğin.

V. Elektriksel çok yönlülük: Voltaj spektrumu için tasarım

Mekanik yapı, elektrik güvenliği gereksinimleriyle sorunsuz bir şekilde entegre edilmelidir. Kutuplarımız, belirli boşlukları karşılamak için özel olarak tasarlanmıştır., İzolatör Türleri, ve geniş bir operasyonel voltaj aralığı için gerekli şef yapılandırmaları.

Voltaj sınıflandırması	Menzil (V/KV)	Birincil elektrik tasarım kısıtlaması	Tipik mekanik konfigürasyon
Düşük voltaj		Yalıtım bütünlüğü ve iletken aralığı.	Tek veya çift teğet yapılar; Basit yatay çapraz kollar.
Orta voltaj		Flashover mesafesi ve NESC/IEC minimum boşluklar.	Dikey diziler (Delta Yapılandırması), dağıtım platformları, Daha uzun yatay kollar.
Alt iletim		Hava boşluğu, Radyo parazit sınırları (Riv), ve izolatör dize uzunluğu.	Daha uzun kutuplar gerektirir, aşamalar arasında önemli ayrım, ve özel iletken fesih yapıları.

Çeliğin yüksek iletkenliği, topraklama tasarımına dikkat edilmesini gerektirir. Kutup doğal olarak topraklanmış bir yapıdır, Ve tasarımımız tüm eklerin (kollar arası, platformlar) Flashover'ı önlemek için gerekli yalıtım germe mesafesini koruyun, kontamine veya ıslak ortamlarda bile.

VI. Uzun ömür ve çevresel esneklik: Çok Standart Sıcak Dip Galvanizasyon

Bir hizmet ömrü çelik kutup- çoğu zaman aşılması bekleniyor 50 Yıllar - tamamen korozyon korumasına bağlıdır. Bu uzun ömürlülüğü, tavizsiz bir sıcak dip galvanizlemesiyle elde ediyoruz (HDG) Birden fazla uluslararası standarda sertifikalı süreç.

6.1 HDG süreci ve kurban koruması

HDG, tam imal edilmiş kutup bölümünün erimiş çinko banyasına sarkmasını içerir (yaklaşık. ). Bu metalurjik bir bağ oluşturur, Temel çelikten çok daha sert ve daha dayanıklı bir dizi demir-çink alaşım katmanı oluşturmak. Bu kaplama sağlar:

Bariyer koruması: Atmosfere karşı fiziksel bir kalkan.
Kurban (Katodik) Koruma: Kaplama çizilirse, Hasarlı alanı çevreleyen çinko, tercihen altta yatan çeliğe aşınır., Pas göçünü önlemek ve bütünlüğü garanti etmek.

6.2 Üçlü Sertifikasyona Küresel Uyum

Kaplamayı üç birincil standarda onaylama yeteneğimiz, uluslararası projeler için küresel kalite güvencesi ve esneklik göstermektedir.:

Standart	Coğrafi odaklanma	Anahtar Gereksinim Odağı	Birincil fayda
ASTM A123	Kuzey Amerika	Minimum kaplama ağırlığı () yapısal kalınlığa göre.	ABD ve Kanada Pazarı Uyumluluğu; Tanımlı kaplama dayanıklılığı.
ISO 1461	Uluslararası	Minimum kaplama kalınlığı () Çelik kalınlığına göre.	HDG kalitesi ve kalınlığı için evrensel olarak kabul edilen ölçüt.
AS/NZS 4680	Avustralya/Yeni Zelanda	Kalınlık ve yüzey kaplaması için son derece titiz standartlar, Sert kıyı ve endüstriyel ortamlar için çok önemli.	Aşırı aşındırıcı ortamlarda esnekliği kanıtlar.

Bu çok standartlı sertifika, site ortamından bağımsız olarak-kurak iç bölgelerden nemli, Yüksek aşındırıcı kıyı bölgeleri-kutup kaplamalarımız, uzun süreli koruma seviyesini sağlamak için doğrulanmıştır.. Tipik bir (mikron) minimum kalınlık elde edilir, Kutupun garantisi, minimum bakım ile onlarca yıldır yapısal olarak ses kalacaktır.

VII. Konsolide teknik parametreler ve üretim özellikleri

Aşağıdaki tablolar, çelik dağıtım direği ürünlerimizi tanımlayan kritik mühendislik özelliklerini ve yeteneklerini özetlemektedir..

7.1 Malzeme mekanik özellikleri ve kalınlık kapasitesi

Malzeme sınıfı	Şartname	Minimum Verim Gücü ()	Maksimum plaka kalınlığı kapasitesi	Anahtar Kullanım
Q235	GB / T 700		Gelenek	Düşük yük/ikincil yapılar.
S355	GB / T 1591			Ağır hizmet tipi, Standart Yardımcı Faydalı Kutuplar.
Q420	GB / T 1591		Gelenek	Yüksek stres/yüksekliğe kadar optimizasyon.
Q460	GB / T 1591		Gelenek	Aşırı yük koşulları.
ASTM A572 GR65	ASTM A572	(yaklaşık)		Uluslararası Proje Spesifikasyonu.

7.2 İmalat ve Uyum Özeti

Parametre	Şartname	Standart/Sertifikasyon	Uyumluluk Gereksinimi
Kutup tipi	Çokgen çelik kutbu (8/12/16 Taraflı)	Özel mühendislik	Bükme momenti ve rüzgar yükü için optimize edilmiş.
Kaynak	Boyuna dikiş (TESTERE)	AWS D1.1, CS W47.1 (vermek)	Yapısal bütünlüğü ve kaynak kalitesini garanti eder.
Korozyon Koruması	Sıcak daldırma galvanizleme (HDG)	ASTM A123, ISO 1461, AS/NZS 4680	Çok standart uyumluluk ömür.
Kalite sistemi	İşlem kontrolü & İzlenebilirlik	ISO 9001:2015	Malzeme bütünlüğünü sağlar, boyutsal doğruluk, ve belgeler.
Bağlantı türleri	Kayma eklemleri, Flanş eklemleri	Tescilli konik/tasarım	Yüksek hızlı montaj ve üstün yapısal sertlik.

7.3 Voltaj konaklama ve uygulama

Voltaj aralığı	Tipik Uygulama	Yalıtım/Koruma Gereksinimi	İlişkili Tasarım Mücadelesi
	Yerel dağıtım, Servis Damlaları, belediyeye ait.	Düşük ila orta voltaj yalıtımı (örneğin, Seramik veya polimer hattı gönderileri).	Yakın aralıklı çizgiler için iletken sarkma ve ağırlığı yönetme.
	Besleyici/Ana Dağıtım Hatları.	Orta Gerilim Yalıtım Dizeleri/Standoffs.	Artan kutup yüksekliği ve daha ağır ekipman yükleri için tasarım (Transformatörler/Anahtarlar).
	Alt Transmisyon Hatları.	Yüksek voltajlı polimer/cam süspansiyon izolatörleri.	Minimum hava boşluğu boşluklarını karşılamak ve aşırı iletken gerginlik kuvvetlerini ele almak.

Sonuç: Sürdürülebilir güç güvenilirliğinin sağlanması

Çokgen çelik dağıtım kutuplarımız, ileri mühendisliğin ideal sinerjisini temsil ediyor, yüksek verimli malzeme bilimi, ve uzlaşmaz kalite kontrolü. Poligonal profilin yapısal verimliliğinden yararlanarak ve Q355 gibi yüksek kapasiteli malzemeleri kullanarak kalınlık, Geleneksel alternatiflerden yapısal olarak üstün ve daha dayanıklı kutuplar sağlıyoruz.

Küresel Sertifikalı Kaynak Prosedürlerimizden (AWS D1.1, CS W47.1) Üçlü standart korozyon korumamıza (ASTM A123, ISO 1461, AS/NZS 4680), Üretim sürecimizin her aşaması ISO altında titizlikle yönetilir 9001:2015. Bu adanmışlık, direğin basit bir şekilde desteklediğini sağlar hizmet veya çok önemli besleyici hattı, ömür boyu kasa verir, güvenilir, ve estetik olarak sağlam güç iletim performansı. Geleceğe dayanacak şekilde inşa edilen altyapı ile güç vermeye kararlıyız.
