خود حمایت

B1.5.3 اندازه گیری اعضای برج

کاربران و اتصال اندازه طراحی عضو باید مطابق با آخرین شماره از راهنمای برای طراحی سازه های مشبک فولادی انتقال انجام شود, ANSI / ASCE 10-97.

همه اعضای برج باید با استفاده از بارهای عضو نشان داده شده در برگه های محاسباتی برج که برای تایید ارسال می شوند اندازه گیری شوند.. لحظات خم (در صورت هر گونه) از برج اعضای نیز باید در نظر گرفتن برای اندازه عضو در نظر گرفته شود.

کارآمدترین گریدهای فولادی و مقاطع سازه ای موجود باید برای ایجاد کمترین هزینه برج در محل استفاده شوند.. نوع و درجه از فولاد باید به آخرین استانداردهای قابل اجرا مطابقت, مشخصات و شیوه توصیه می شود از صنعت.

تمام اعضای کششی باید در حد حداقل نقطه تسلیم مواد طراحی شوند.

تنش برشی و باربری روی پیچ ها باید با استفاده از قطر اسمی پیچ محاسبه شود. تنش کششی روی پیچ باید بر روی سطح خالص پیچ محاسبه شود. تنش های حدی در طراحی پیچ ها و مهره ها باید منوط به تایید مهندس باشد.

پیمانکار موظف است اطمینان حاصل کند که برج ها قادر به تحمل تنش های اعضا بدون تغییر شکل دائمی در هیچ قسمتی از برج هستند..

حداکثر نسبت طول پشتیبانی نشده موثر از اعضای فولاد به شعاع مربوطه از گردش (L / R) باید تجاوز نمی:-

a) اعضای پا و آکورد سلاح متقابل: 120
ب) تمام اعضای دیگر حمل تنش محاسبه: 200
ج) اعضای وقفه در هنگام: 250
د) آویز بازوی صلیب: 300
الکترونیکی) همه اعضای دیگر تنها تنش-: 350

ضخامت اعضای برج نباید کمتر از:

a) پاها و اعضای اصلی کراس آرم: 6 میلی متر
ب) همه دیگر اعضای لود: 5 میلی متر
ج) اعضای وقفه در هنگام: 4 میلی متر
د) فولاد در زیر زمین: 6 میلی متر
الکترونیکی) صفحات خشتک: ضخامت عضو متصل به اضافه 2 میلی متر
F) قطر پیچ حداقل برای اعضای پا: 16 میلی متر

اندازه زاویه مورد استفاده برای اعضای برج نباید کمتر از:

a) اعضای پا: 50 ایکس 50 ایکس 6 میلی متر
ب) همه دیگر اعضای لود: 40 ایکس 40 ایکس 5 میلی متر
ج) اعضای وقفه در هنگام: 35 ایکس 35 ایکس 4 میلی متر

حداکثر عرض پایه زاویه نباید تجاوز کند 16 برابر ضخامت.

میله ها و میله های تخت نباید برای اعضای برج استفاده شود.

زاویه بین هر دو عضو, که به یکدیگر متصل, نباید کمتر از 13^o.

حداکثر سه قطر پیچ برای هر نوع برج قابل استفاده است. همه پیچ و مهره با قطر یکسان مورد استفاده در بیش از یک نوع برج, باید از همان قدرت به منظور اجتناب از در طول نعوظ خطا باشد. پیچ و مهره باید با واشر تخت ارائه. واشرهای قفلی لازم نیست زیرا برای جلوگیری از شل شدن یا سرقت، رزوه های پیچ سوراخ می شوند.. تمام پیچ و مهره ها باید به مقدار کافی برای تلفات ساختمانی معمولی عرضه شوند.

تا امکان نگهداری فراهم شود, تمام کاربرانی که یک زاویه تا 30⁰ با افقی باید طوری طراحی شود به مقاومت در برابر یک بار نقطه 150 کیلوگرم.

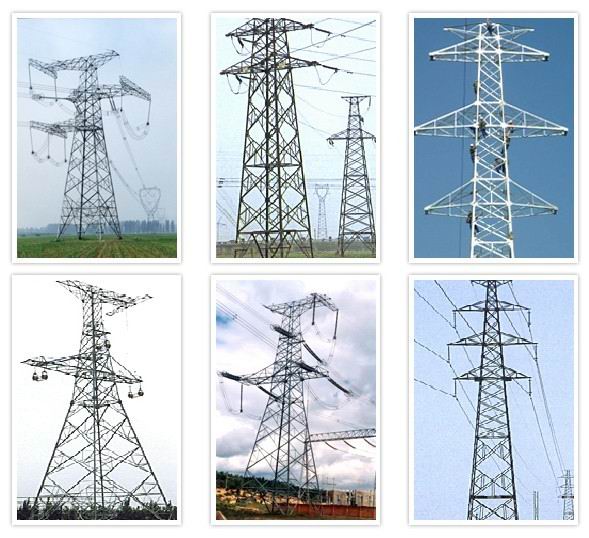

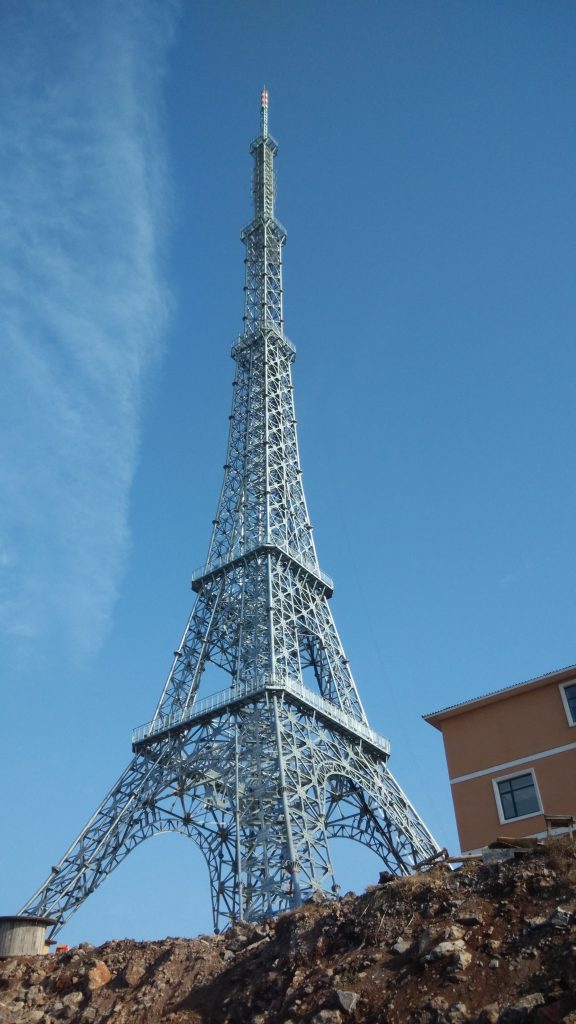

برج مشبک فولادی خود حمایت برای خط انتقال برق طراحی

سازه های فلزی
2. مقطع تحصیلی	فولاد	فولاد کششی بالا
	GB / T 700:Q235B, Q235C,Q235D	GB / T1591:Q345B, Q345C,Q3455D
	ASTM A36	ASTM A572 GR50
	EN10025: S235JR, S235J0، S235J2	EN10025: S355JR, S355J0,S355J2
3. طراحی سرعت باد	تا 250 کیلومتر / ساعت
4. انحراف مجاز	0.5 ~ 1.0 درجه @ سرعت عملیاتی
5. پایه نگهدارنده پیچ ها و شابلون.از پشت بام (مگاپاسکال)	360~ 510	470~ 630
6. قدرت عملکرد (t≤16mm) (مگاپاسکال)	355	235
7. کشیدگی (%)	20	24
8. مقاومت ضربه KV (J)	27(20° C)—Q235B(S235JR)	27(20° C)—Q345B(S355JR)
	27(0° C)—Q235C(S235J0)	27(0° C)—Q345C(S355J0)
	27(-20° C)—Q235D(S235J2)	27(-20° C)—Q345D(S355J2)
پیچ و مهره & آجیل
9. مقطع تحصیلی	مقطع تحصیلی 4.8, 6.8, 8.8
10. استانداردهای خواص مکانیکی
10.1 پیچ و مهره	ISO 898-1
10.2 آجیل	ISO 898-2
10.3 واشر	ISO 6507-1
11. استانداردهای ابعاد
11.1 پیچ و مهره	DIN7990, DIN931, DIN933
11.2 آجیل	ISO4032, ISO4034
11.3 واشر	DIN7989, DIN127B, ISO7091
جوش
12. روش	جوشکاری قوس محافظ CO2 & مستغرق جوش قوس(اره)
13. استاندارد	AWS D1.1
علامت گذاری
14. روش مارک از اعضای	پرس هیدرولیک پرس حرارتی
گالوانیزه
15. استاندارد گالوانیزه بخش فولاد	ISO 1461 یا A123 ASTM
16. استاندارد گالوانیزه پیچ و مهره	ISO 1461 یا A153 ASTM
تست
17. تست کارخانه	تست کشش,تجزیه و تحلیل عناصر, آزمون Sharpy(پایه نگهدارنده پیچ ها و شابلون.از پشت بام), خم سرد, آزمون PREECE,پایه نگهدارنده پیچ ها و شابلون.از پشت بام
ظرفیت
18. حداکثر ظرفیت تولید	50,000 تن در سال

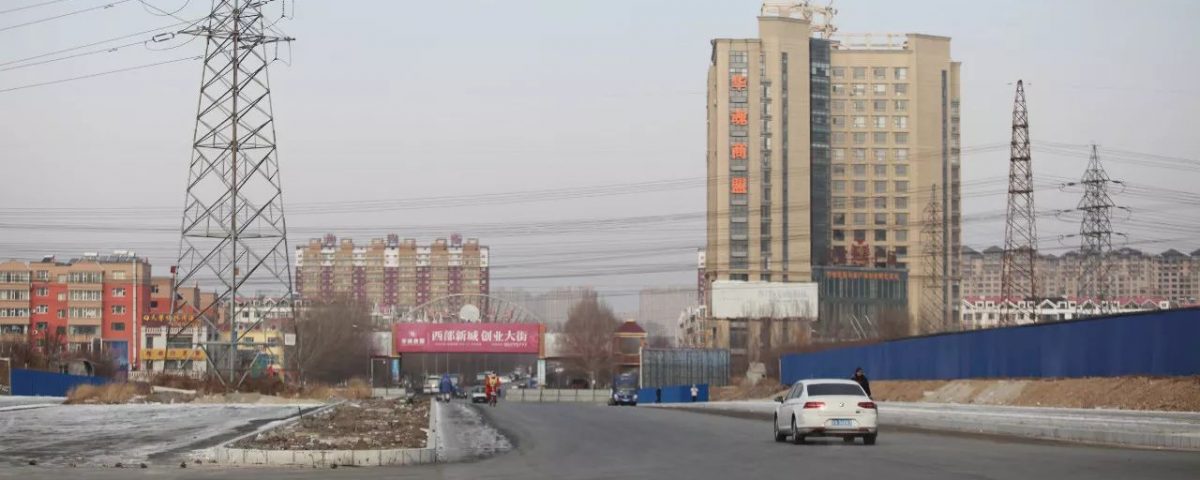

B1.5.1 فاصله هادی و فاصله ها

آرایش تیرهای متقاطع و ابعاد نشان داده شده در نقشه های کلی برج باید به عنوان حداقل الزامات در نظر گرفته شود.. این مسئولیت قراردادی برای تامین پسوند پرتو متقابل و ارتباط زنجیره مقره به اطمینان حاصل شود که حداقل فاصله نگهداری می شوند.

برج ها باید به گونه ای طراحی شوند که با حداقل فاصله خالص بین فلز زمین شده و هادی برق دار یا اتصالات نشان داده شده در نقشه های برج مطابقت داشته باشد..

فاصله های مشخص شده بین هادی های خط و تمام کارخانه های فولادی پشتیبان باید با این فرض به دست آید که هادی خود حمایت برج برای خط انتقال برق

ممکن است یک موقعیت را در هر زاویه بین رسیدن 10^o بالا و 20^o زیر افقی برای تمام انواع برج. پایین منجر میشود بر روی برج ترمینال باید فرض شود برای خروج از برج در هر زاویه افقی در بین 0º و 45º, از خط مرکزی طولی در هر زاویه عمودی در بین 0º و 45º.

حداقل گواهی عدم سوء پیشینه بین هادی در حداکثر شره, در 75^oدمای C هادی در هوا هنوز, و زمین و یا دیگر اشیاء به شرح زیر است:

موانع	230 کیلو ولت	66 کیلو ولت
زمین عادی و جاده های فرعی	8.0 متر	6.5 متر
جاده های اصلی, بزرگراه ها و راه آهن	9	7
ساختمان	غیر مجاز	غیر مجاز
مدارهای منبع تغذیه تا 400 KV	5	4
خطوط مخابراتی	5.25 متر	4.6 متر
راه آهن	12.5 متر	10.5 متر
