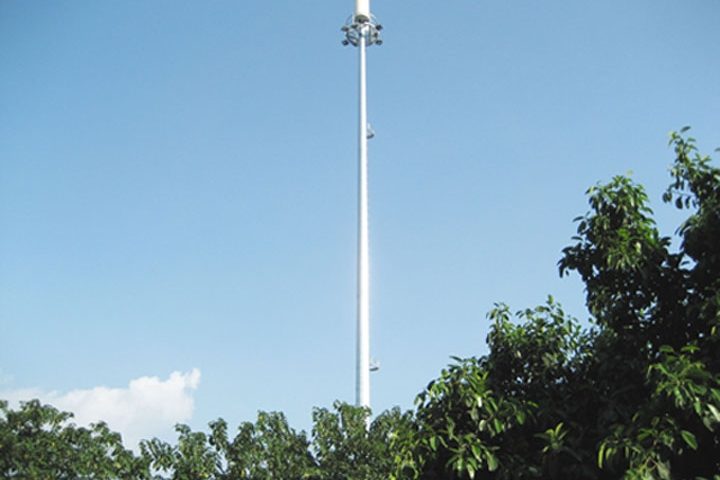

Monopoles จะต้องมีการเตรียมการทั่วไปและการกำหนดค่าที่แสดงในภาพวาดที่มาพร้อมกับสิ่งที่แนบมา. พวกเขาจะได้รับการออกแบบมาเพื่อต่อต้านการโหลดระบบสุดยอดที่ระบุ. ฝึกปรือระหว่างส่วนที่อยู่อาศัยและโรงงานสนับสนุนและระหว่างตัวนำเฟสและพื้นดินหรืออื่น ๆ ที่เป็นอุปสรรคให้เป็นไปตามที่ระบุไว้. The ขั้ว shall be designed to carry two circuits of 33kv line below the 132kv circuit.
การออกแบบโมโนโพลทั้งหมดจะเป็นเช่นเพื่ออำนวยความสะดวกการตรวจสอบ, จิตรกรรม, ซ่อมบำรุง, การซ่อมแซมและการดำเนินงานที่มีความต่อเนื่องของการจัดหาที่มีการพิจารณาที่สำคัญ.
การออกแบบจะต้องดังกล่าวว่าจำนวนของชิ้นส่วนที่แตกต่างกันจะต้องน้อยที่สุดเพื่อความสะดวกในการขนส่ง, การก่อสร้างและการตรวจสอบ. น้ำหนักสูงสุดของสมาชิกที่หนักที่สุดที่ควรจะ จำกัด ว่าภายในความสามารถในการยกปกติของอุปกรณ์การก่อสร้างที่นำเสนอ.
สมาชิกหลักของขั้วขั้วเหล็กเหลี่ยมจะต้องเกิดขึ้นจากความยาวเดี่ยวสูงสุดที่เหมาะสมกับส่วนขยายของร่างกายและจะไม่ได้รับการอนุมัติโดยไม่ต้องนายจ้างรวมส่วนที่ตัดต่อเพิ่มเติม.
ที่ไหนกระบวนการผลิตการจ้างงานส่งผลกระทบต่อคุณสมบัติของวัสดุ, หรือแนะนำโซนของความเข้มข้นของความเครียดสูงการออกแบบโดยรวมของโครงสร้างจะใช้ปัจจัยดังกล่าวเข้าบัญชี.

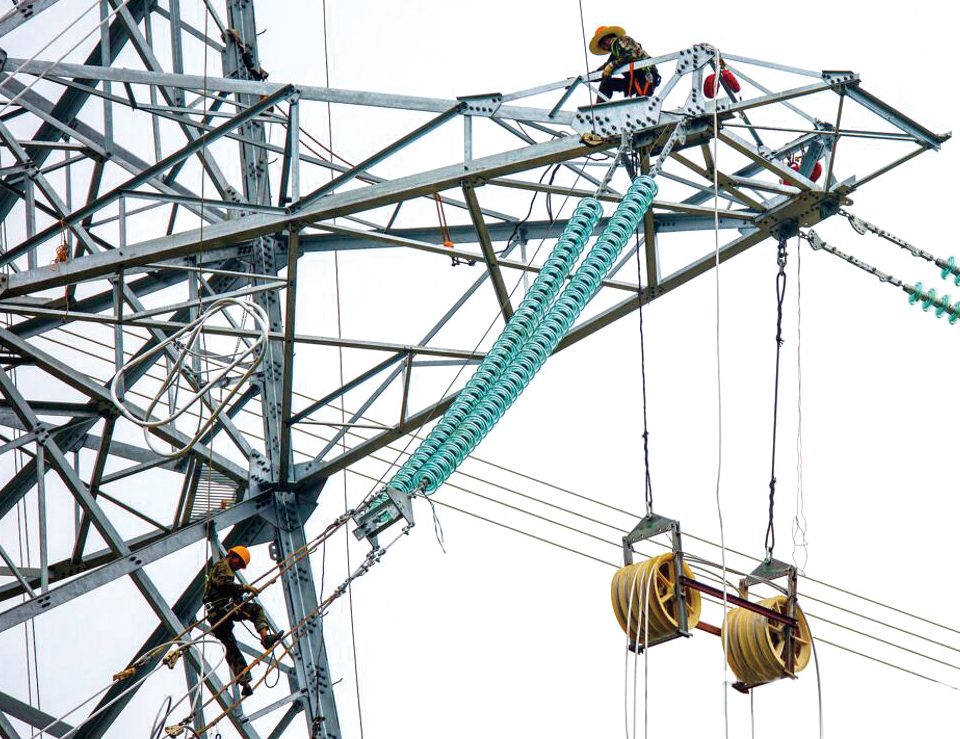

Crossarms จะต้องจัดเพื่อให้พวกเขาสามารถตัดการเชื่อมต่อในระนาบของใบหน้ายาวของการสนับสนุนโดยไม่ต้องรบกวนสมาชิกใด ๆ ไว้เป็นส่วนหนึ่งของร่างกายการสนับสนุน.
แขนข้ามควรได้รับการออกแบบมาเพื่อใช้และเข้ากันได้กับการบำรุงรักษาเครื่องมือ AB โอกาสสดสายและอุปกรณ์.
ที่เหมาะสมนกยามใหัป้องกันจะต้องติดตั้งให้ห่างจากเกาะนกโดยตรงผ่านหน่วยฉนวน.
ออกแบบ Span
การออกแบบของอาคารทั้งหมดจะจัดให้มีการพื้นฐานต่อไปนี้, ลมและน้ำหนักครอบคลุมและจะ tabulated ในรูปแบบที่แสดงด้านล่าง. ตารางจะต้องส่งมาพร้อมกับการเสนอราคา.
ช่วงระยะพื้นฐานหมายถึงระยะทางแนวนอนระหว่างศูนย์การสนับสนุนที่อยู่ติดกันบนพื้นดินในระดับที่มีความสูงของอาคารมาตรฐานที่ได้มาพร้อมกับการฝึกปรือตัวนำที่ระบุไปยังพื้นดินในอากาศยังคงที่อุณหภูมิสูงสุด.
ช่วงลมหมายถึงครึ่งหนึ่งของผลรวมของที่อยู่ติดกันยาวช่วงแนวการสนับสนุนในคนใดคนหนึ่งหอ. มันจะต้องระบุไว้ในภาคผนวกตาราง 10. A.1
น้ำหนักระยะยกหมายถึงน้ำหนักของตัวนำและ earthwire ค่าใช้จ่ายสนับสนุนขึ้นไปที่คนใดคนหนึ่งหอสำหรับการเสริมความแข็งแรงของแขนข้าม. มันจะต้องระบุไว้ในตารางของภาคผนวก 10. A.1
25.2.3 โหลดการออกแบบ
โหลดโครงสร้างจะดู, คู่มือการใช้งาน ASCE และรายงานผลการปฏิบัติงานวิศวกรรมไม่มี. 74 “แนวทางในการสายส่งไฟฟ้าโหลดโครงสร้าง”.
โหลดต่อไปนี้จะถูกนำไปใช้ในการออกแบบอาคาร:
(a) แรงลม
– ในตัวนำไฟฟ้าและการ earthwire ค่าใช้จ่าย : 385N / m2
(บนพื้นที่ที่คาดการณ์ของตัวนำหรือลวด)
– เกี่ยวกับโครงสร้างหอคอย : 690N / m2
(บนพื้นที่ที่คาดการณ์ของสมาชิกในโครงสร้าง)
– ชุดฉนวนกันความร้อน : 385N / m2
(ค) ความตึงเครียดในการทำงานสูงสุดของตัวนำและ Earthwire
– เพาเวอร์ตัวนำ Lynx : 22,500 ยังไม่มีข้อความ
– earthwire สายดินโสหุ้ย : 14,100 ยังไม่มีข้อความ
(ค) โหลดแนวตั้ง
– โครงสร้างหอคอย : น้ำหนักที่แท้จริงของโครงสร้างหอรวมทั้งอุปกรณ์เสริม
– ตัวนำไฟฟ้า : น้ำหนักของตัวนำของช่วงน้ำหนักที่ระบุไว้กับอุปกรณ์เสริม
– earthwire โสหุ้ย : น้ำหนักของช่วงน้ำหนักที่ระบุไว้กับอุปกรณ์เสริม
วัสดุและการผลิต.
อาคารจะได้รับการประดิษฐ์ด้วยแรงดึงเหล็กอ่อนและ / หรือสูงที่มีคุณภาพที่ดีที่สุดหรือวัสดุอื่น ๆ ได้รับการอนุมัติ, ซึ่งคุณสมบัติเชิงกลที่จะต้องปฏิบัติตามเกรดเฟ 430 และเฟ 510 ที่ระบุไว้ในมาตรฐาน ISO 630-1980 หรือเทียบเท่า.
51
สมาชิกของหอจะต้องไม่น้อยกว่า 6mm ในความหนาและ 50mm ความกว้างของหน้าแปลนสำหรับสมาชิกขาของอาคารและสมาชิกหลักของข้ามแขน, และ 5mm และ 45mm สำหรับเว็บและชื่อสมาชิกตามลำดับ.
อัตราส่วนเรียวจะต้องไม่เกิน 150 สำหรับขาและแขนของสมาชิก, 200 สำหรับสมาชิกเว็บและ 250 สำหรับสมาชิกที่ระบุในฐานะสมาชิกและการบีบอัด 350 สำหรับความตึงเครียดสมาชิกเท่านั้น.
ทุกการเชื่อมต่อจะต้องทำโดยสลักเกลียวอ่อนและ / หรือดึงสูงเหล็กและถั่ว. ไม่มีสายฟ้าจะต้องน้อยกว่า 12mm เส้นผ่าศูนย์กลาง. สลักเกลียวและถั่วทั้งหมดจะต้องได้รับการอนุมัติให้กับเครื่องซักผ้าฤดูใบไม้ผลิ. กลอนประตูป้องกันขโมยจะถูกนำมาใช้จากระดับพื้นดินไปยังหอคอยระดับป้องกันการปีน.
หลุมกลอนจะต้องไม่มากกว่า 1.5 มมขนาดใหญ่กว่าเส้นผ่าศูนย์กลางขนาดเส้นผ่าศูนย์กลางที่สอดคล้องกันของสลักเกลียว. หลุมจะต้องเจาะสำหรับสมาชิกไม่น้อยกว่า 13 มม. สำหรับสมาชิกที่มีความหนาด้านล่าง 13 มิลลิเมตร, หลุมอาจจะเจาะหรือเจาะ, แต่อดีตเป็นที่ต้องการ.
วัสดุ
เหล็กทั้งหมดจะต้องปฏิบัติตามมาตรฐาน BS EN 10025 หรือ BS EN 10210 ตามความเหมาะสม, เว้นแต่ระบุไว้และจะต้องมีความเหมาะสมกับทุกกระบวนการผลิตตามปกติ, รวมทั้งการทำงานแบบร้อนและเย็นในช่วงที่ระบุ.
คุณภาพของเหล็กสำเร็จรูปให้เป็นไปตามมาตรฐาน BS EN 10163. เหล็กทั้งหมดจะเป็นอิสระจากแผล, ขนาด, laminations, segregations และข้อบกพร่องอื่น ๆ. จะไม่มีรอบกลิ้งที่เท้าของมุมหรือรีดในระดับโรงงาน.
เว้นแต่จะระบุไปในทางตรงกันข้ามเกรดต่อไปนี้จากเหล็กมีผลบังคับใช้:
ผม. เหล็กอ่อนจะเป็นได้ทั้งเกรด S235JRG2 หรือ S275JR.
ii. เหล็กทนแรงดึงสูงจะต้อง S355JR เกรดสำหรับส่วนที่น้อยกว่า 20 มิลลิเมตรหนาและ S355JO สำหรับส่วนที่มากกว่าหรือเท่ากับ 20 มมหนา, ยกเว้นแผ่นซึ่งจะต้องมากกว่าหรือเท่ากับ 40 มมหนา.
