IEEE & Infraestructura certificada IEC
Soluciones de líneas aéreas estructurales de alto voltaje de servicio pesado diseñadas para sistemas de redes eléctricas globales desde 11 kV hasta 1000 kV. Máxima resistencia al viento, extrema anticorrosión, y longevidad mecánica absoluta.

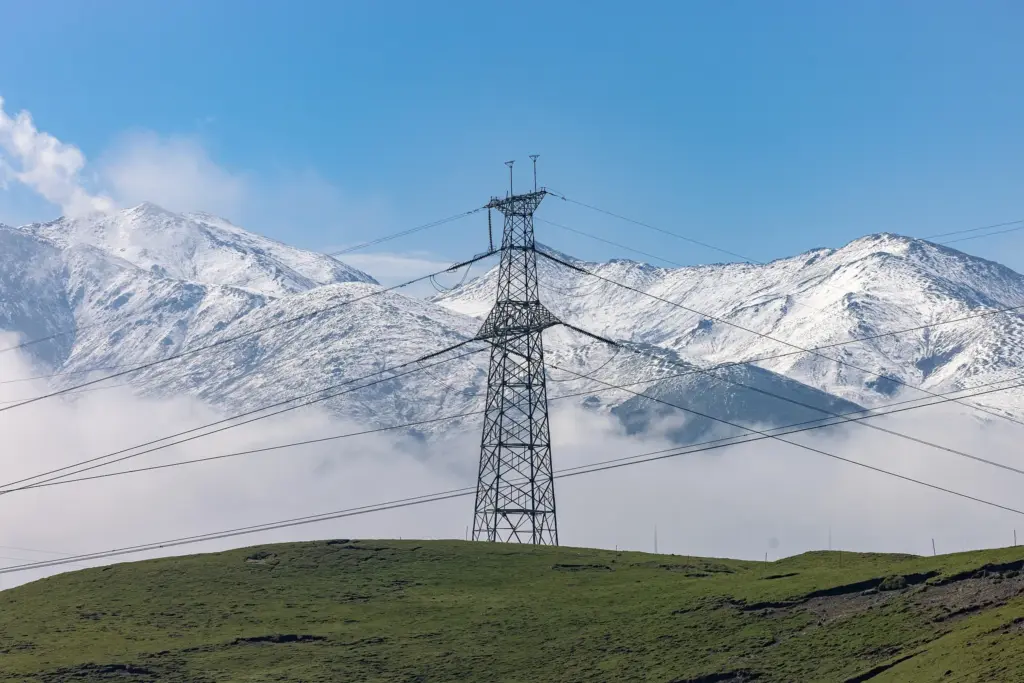

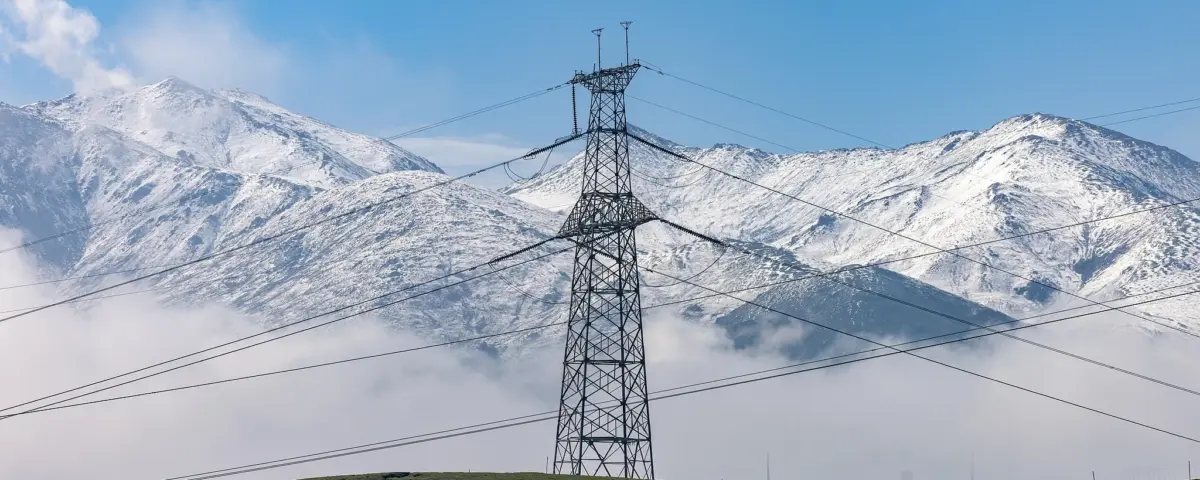

Nuestras torres de transmisión de energía de celosía de acero galvanizado en caliente representan la cúspide de la ingeniería estructural de redes de servicios públicos.. Fabricado estrictamente con Q235B verificado de baja aleación y alta resistencia., Q355B, Q420B, y placas y ángulos de acero Q420C, Estos componentes se someten a un intenso formateo mecánico estandarizado.. Proporcionan soporte estructural incomparable para conductores aéreos., cables de blindaje, cables de tierra ópticos (OPGW), y accesorios de hardware de distribución en los entornos más severos del mundo.
Implementando una configuración autoportante de celosía especializada, Estas estructuras optimizan la distribución del peso al tiempo que ofrecen una enorme rigidez geométrica.. Esto permite longitudes de tramo excepcionales a través de valles profundos., ríos, y terrenos montañosos escarpados. La arquitectura de armadura abierta minimiza drásticamente los coeficientes de resistencia aerodinámica en escenarios de alta velocidad del viento., salvaguardar la continuidad de líneas eléctricas nacionales críticas.
| Clave de parámetro técnico | Valor de ingeniería estándar | Cumplimiento normativo & Proceso de dar un título |
|---|---|---|
| Composición del material principal | Prémium Q235B / Q345B / Q355B / Acero estructural de alta resistencia Q420B | GB/T 1591, A572 ASTM, EN 10025 |
| Método de tratamiento de superficies | Galvanizado por inmersión en caliente, Revestimiento anticorrosión pesado | YO ASI 1461, Transmisión de potencia, GB/T 2694 |
| Diseño Vida útil del servicio | Encima 30 a 100 Años de duración del servicio de servicios públicos al aire libre | YO ASI 9001 Marco de seguridad estructural |
| Grados de voltaje disponibles | 35kV / 66kV / 110kV / 220kV / 500kV / 750kV / 1000kV | IEC 60826, ASCE 10-97 normas |
| Estructura geométrica de la torre | Acero de ángulo de celosía, Armazón triangular, Estructura híbrida tubular | Formatos de dibujo de ingeniería personalizados |
| Capacidad de resistencia a la carga del viento | Grado 10 para calificar 12 Rendimiento de velocidad del viento fuerte (30-50Sra) | ASCE 7-16, BS 6399 Aerodinámica |
| Límite de aceleración sísmica | Rendimiento de resistencia a terremotos de hasta magnitud 8 (0.4g Aceleración.) | GB 50233, Eurocódigo 8 Código sísmico |
| Flexibilidad estructural en altura | 15 metros hasta 80 metros (Perfiles multinivel extendidos personalizados) | DL/T 5219 Manual de cuadrícula profesional |
| Mecánica de conexión | Juegos de juntas de pernos estructurales de alta resistencia, Placas de empalme concéntricas | Grado 8.8 & 10.9 Especificaciones de sujetadores |
La selección de la metalurgia subyacente dicta los parámetros generales de comportamiento de las torres estructurales bajo cargas de tracción estática., carga de tensión de compresión, y ciclos físicos de expansión/contracción inducidos por la temperatura.. Adquirimos bobinas de acero templado de primera calidad y perfiles estructurales caracterizados por estrictas limitaciones de elementos para mitigar la concentración de tensiones localizadas y los riesgos de agrietamiento inducidos por hidrógeno durante la etapa intensiva de galvanización en caliente..
| Estándar de grado de acero | Carbón (do) Max % | Silicio (y) Max % | Manganeso (Minnesota) % | Fósforo (PAG) Max % | Azufre (S) Max % |
|---|---|---|---|---|---|
| Q235B (GB/T 700) | 0.20 | 0.35 | 1.40 máximo | 0.045 | 0.045 |
| Q355B (GB/T 1591) | 0.24 | 0.55 | 1.60 máximo | 0.035 | 0.035 |
| Q420B (Alta resistencia) | 0.20 | 0.50 | 1.70 máximo | 0.035 | 0.035 |
| ASTM A572 Gr.. 50 | 0.23 | 0.40 | 1.35 máximo | 0.040 | 0.050 |
Límite elástico: ≥ 235 MPa
Tracción definitiva: 370 – 500 MPa
Elongación mínima: ≥ 26%
Límite elástico: ≥ 355 MPa
Tracción definitiva: 470 – 630 MPa
Elongación mínima: ≥ 22%
Límite elástico: ≥ 420 MPa
Tracción definitiva: 520 – 680 MPa
Elongación mínima: ≥ 19%
La atmósfera exterior presenta importantes desafíos corrosivos, incluidos los aerosoles marinos cargados de sal, Altas concentraciones de dióxido de azufre en zonas industriales., y degradación continua de los rayos UV. Nuestros componentes se someten a un galvanizado en caliente preciso según ISO 1461, Lograr una unión metalúrgica molecular completa entre las capas de zinc y el sustrato de acero.. Esta armadura galvánica garantiza una protección autorreparable si se producen daños mecánicos superficiales durante el transporte o los procedimientos de montaje en el campo..
| Espesor del material componente | Espesor mínimo promedio del recubrimiento (micras) | Peso mínimo (g/m²) | Adherencia esperada & Estándar de prueba de calidad |
|---|---|---|---|
| Espesor ≥ 6 mm | 86 micras | 610 g/m² | Verificación de inmersión de sulfato de cobre Preece Test |
| 3mm ≤ Espesor < 6mm | 70 micras | 505 g/m² | Evaluación de prueba del método de decapado según ASTM A90 |
| Espesor < 3mm | 55 micras | 395 g/m² | Monitoreo no destructivo del medidor de flujo magnético |
| Componentes del juego de sujetadores y herrajes | 50 micras | 360 g/m² | Hilatura centrífuga para garantizar una geometría uniforme del hilo |
La configuración de celosía de acero ofrece una optimización aerodinámica extrema en comparación con postes de hormigón sólido o monopolos pesados.. La alta relación espacio-miembro permite que las fuerzas catastróficas de los vientos huracanados pasen por alto el interior estructural sin generar oscilaciones de vórtice de baja frecuencia.. Esto protege el conjunto geométrico y los conjuntos de cadenas de aisladores de la fatiga mecánica destructiva..
El momento máximo de vuelco ($M_o$) y corte de base estructural ($V_b$) se procesan dinámicamente utilizando algoritmos informáticos numéricos avanzados:
Nuestro diseño estándar incorpora un explícito 1.5 multiplicador de escala de seguridad sobre la velocidad máxima del viento localizada registrada en intervalos de datos geológicos de 100 años.
Construir líneas aéreas de transmisión confiables., Los ingenieros deben hacer coincidir el marco estructural con perfiles de tensión eléctrica específicos., desviaciones angulares de línea, y requisitos de autorización geográfica. fabricamos 4 clases estructurales distintas:
| Clasificación de la torre | Ángulo de desviación de línea | Objetivo mecánico primario | Disposición de la cadena de aisladores |
|---|---|---|---|
| Tangente / Torre de suspensión | 0° a 2° Desviación máxima | Soporta cargas muertas de gravedad vertical de conductores y vectores de fuerza del viento perpendiculares a la alineación.. | Cuerdas de suspensión (Tipo I o tipo V) |
| Ángulo / La tensión Torre | 2Desviación de ° a 30° | Resiste fuerzas de carga longitudinales horizontales continuas derivadas de cambios direccionales del conductor.. | Tensión / Conjuntos de cepas |
| Callejón sin salida / Estructura de anclaje | 30Nodo terminal de ° a 90° | Ubicado fuera de las subestaciones de conmutación para soportar la máxima tensión de línea estructural.. | Sistemas de doble tensión de servicio pesado |
| Torre de transposición | Diseño de proyecto especial | Altera la ubicación geométrica relativa de las fases del conductor para mantener una impedancia eléctrica equilibrada.. | Configuración de cruce de niveles múltiples |
La integridad estructural de un Torre de transmisión depende en gran medida de sus interfaces de cimentación de hormigón. Nuestra oficina de diseño proporciona conjuntos de anclaje de ángulo corto personalizados y placas base de alto rendimiento.. Estos componentes transfieren grandes levantamientos de compresión y esfuerzos de corte complejos en las profundidades de los estratos terrestres del subsuelo..
| Variedad de diseños de cimientos | Terreno subterráneo aplicable | Especificaciones de sujeción de la varilla de anclaje | Coeficiente de seguridad de elevación |
|---|---|---|---|
| Plataforma rígida de hormigón vertido & Provenir | Suelos cohesivos, arcillas firmes estándar, llanuras aluviales | Grado ASTM F1554 55 / 105 pernos | ≥ 2.2 |
| Micropilotes perforados profundamente | Humedales blandos, nivel freático alto, limo marino suelto | Barras centrales roscadas deformadas de alto rendimiento | ≥ 2.5 |
| Marco de lechada de anclaje de roca | Roca granítica expuesta, cadenas montañosas | Varillas de anclaje de expansión inyectadas con epoxi. | ≥ 3.0 |
Para evitar desalineaciones geométricas durante el montaje rápido en el sitio, Utilizamos equipos de fabricación automatizada CNC de última generación.. Esta línea de producción ofrece repetibilidad absoluta en miles de perfiles estructurales de acero en ángulo duplicados..
Nuestros técnicos de control de calidad aplican estrictos criterios de tolerancia para eliminar el retrabajo del ensamblaje en campo y evitar excentricidades estructurales peligrosas en condiciones de carga total del cable..
| Parámetro físico medido | Variación máxima permitida | Instrumento de inspección de metrología utilizado |
|---|---|---|
| Longitud total del miembro fabricado | ± 1.0 mm | Medidor de distancia láser / Regla de acero verificada |
| Paso de centro a centro del orificio del perno | ± 0.5 mm | Calibre Vernier digital |
| Desviación de rectitud de la sección transversal | ≤ 1 / 1000 de luz de perfil independiente | Indicador de cuadrante de precisión & Referencia de alambre tenso |
| Margen de distancia del borde del orificio del perno | + 2.0 mm / – 0.0 mm | Medidor de bloque de plantilla geométrica |
| Desviación general del eje de verticalidad de la torre | ≤ 1 / 2000 de elevación geométrica total de la torre | Teodolito electrónico / Topografía de estación total |
Las torres de celosía de acero se basan en conexiones de fricción y rodamientos entre perfiles individuales.. Ofrecemos kits de pernos estructurales de alta resistencia., completo con arandelas elásticas integradas y tuercas de bloqueo antirrobo. Este hardware evita que la conexión localizada se afloje causada por vibraciones eólicas de baja frecuencia y movimiento del conductor..
| Especificación de grado de perno | Opciones de diámetro nominal | Clasificación de carga de prueba (MPa) | Torque de instalación objetivo (Nuevo Méjico) |
|---|---|---|---|
| Grado 8.8 Núcleo estructural | M16, M20, M24 | 600 MPa | 190 – 320 Nuevo Méjico |
| Grado 10.9 tensión pesada | M24, M27, M30 | 830 MPa | 450 – 710 Nuevo Méjico |
Cada corredor de la red de servicios públicos presenta un diseño espacial y desafíos topográficos únicos. Nuestra división de diseño de ingeniería utiliza paquetes de software estándar de la industria. (incluyendo PLS-CADD, TORRE PLS, SAP2000, y AutoCAD). Generamos diseños estructurales optimizados para criterios de ruta geográfica específicos., condiciones climáticas, y parámetros de limpieza física.
Para garantizar la máxima seguridad de los servicios públicos durante las operaciones de mantenimiento activo, Cada configuración de torre incorpora sistemas auxiliares integrados y accesorios de escalada permanentes..
| Subcomponente del sistema | Especificaciones de composición del material | Propósito funcional principal |
|---|---|---|
| Pernos de paso permanentes | Acero M16, Galvanizado en caliente | Proporciona seguridad, Acceso de escalada confiable en una pata de torre designada., extendiéndose hasta el pico más alto. |
| Riel de anclaje anticaídas | Acero inoxidable 304 / 316 Grado | Permite a los trabajadores de línea enganchar cordones de seguridad, Garantizar una protección continua contra caídas accidentales.. |
| Marco de protección antiescalada | Rejilla de alambre de púas / Malla de lámina pesada | Impide el acceso público no autorizado, posicionado 3 metros sobre el nivel de cimentación base. |
| Conjuntos de discos repelentes de aves | Polímeros de alta densidad estabilizados contra los rayos UV | Mantiene a las aves grandes alejadas de las zonas críticas de aislamiento de los brazos transversales., prevención de descargas eléctricas. |
Mantenemos un campo de pruebas avanzado capaz de someter prototipos de acero estructural completamente ensamblados a condiciones de carga multidireccionales.. Estos procedimientos de prueba confirman los supuestos matemáticos utilizados en los modelos numéricos de análisis por computadora PLS-TOWER..
| Clase de carga de prueba | Vector de simulación de fuerza aplicada | Duración mínima de tenencia |
|---|---|---|
| Viento normal & Caso de temperatura | 100% pesos muertos de diseño completo + vectores de viento transversales máximos aplicados en los nodos de los brazos transversales de alambre. | 60 Segundos de espera continua |
| Contingencia de conductor roto | Simula una rotura repentina del cable aplicando un tirón longitudinal desequilibrado en un solo travesaño.. | 60 Segundos de espera continua |
| Prueba destructiva definitiva | Aumenta incrementalmente los vectores de carga simultáneos hasta 150% Capacidad estructural para identificar el punto de falla estructural.. | Hasta que se produzca el pandeo físico |
Una sola torre de celosía consta de cientos de miembros de acero en ángulo separados.. Para garantizar un envío eficiente y una clasificación rápida en el campo, Utilizamos un sistema avanzado de agrupación de componentes.. Esto evita que los miembros se doblen y protege el revestimiento protector galvanizado de zinc durante el transporte marítimo..
Los miembros se agrupan por subconjunto estructural y se unen firmemente mediante flejes de acero de alta resistencia.. Se insertan espaciadores de madera entre las capas para evitar daños por fricción metal contra metal..
Cada pieza de acero individual presenta un código de identificación estampado permanentemente que coincide con el manual de ensamblaje.. Estos códigos permanecen completamente legibles después del proceso de galvanizado en caliente..
Pernos de conexión, arandelas, nueces, y las pequeñas placas de empalme de refuerzo están empaquetadas en materiales duraderos, Tambores de acero aptos para el transporte marítimo o cajas de madera reforzadas para eliminar los riesgos de pérdida en tránsito..
La construcción modular de nuestras torres de celosía de acero permite un montaje eficiente en el sitio utilizando equipos de campo estándar.. Los equipos de construcción pueden elegir entre dos metodologías de instalación principales., dependiendo de la accesibilidad del terreno y la disponibilidad de grúas:
Método A
Todo el cuerpo de la torre de celosía está premontado en plano sobre un terreno horizontal junto a la base de hormigón.. Una vez configurado y comprobado, una grúa móvil de alta resistencia eleva la estructura completa a su posición sobre las varillas de anclaje de los cimientos. Este enfoque maximiza la seguridad laboral a nivel del suelo y acelera los cronogramas de instalación., siempre que el terreno circundante sea relativamente plano y accesible para maquinaria pesada.
Método B
Para sitios montañosos remotos o corredores densos de derecho de paso que restringen el acceso de grúas grandes, Los equipos construyen la estructura verticalmente en secciones secuenciales.. Los trabajadores utilizan un poste desmotador ligero o un sistema de torre de perforación interno para levantar los perfiles angulares individuales y colocarlos en su lugar.. Luego, los equipos aseguran las juntas usando llaves dinamométricas manuales calibradas antes de pasar al siguiente nivel.. Este método se adapta bien a terrenos desafiantes y minimiza la alteración ambiental alrededor del sitio base..
Los desarrollos modernos de infraestructura de red deben alinearse con los estándares globales de construcción sustentable y las métricas de economía circular.. Nuestros productos de acero estructural contienen hasta 75% Entrada de material de chatarra reciclada a través de un moderno horno de arco eléctrico. (EAF) vías de producción metalúrgica. Esto reduce drásticamente la huella de carbono incorporada de la infraestructura de servicios públicos final..
Al final de la vida útil operativa de la torre, que a menudo supera 80 años: los componentes de acero de la celosía se pueden recuperar y reciclar por completo. Los materiales se pueden fundir y reprocesar para obtener nuevas aleaciones estructurales de alta calidad sin ninguna reducción en los parámetros de propiedades mecánicas.. Es más, Los procesos de galvanización en caliente utilizan formulaciones de zinc natural que no lixivian productos químicos orgánicos dañinos en los suelos agrícolas circundantes o en los sistemas de mantos freáticos regionales..
Nuestras plantas de fabricación operan bajo estrictos flujos de trabajo de gestión de calidad., Cumplir con los principales estándares internacionales de red en toda América del Norte., Europa, el medio Oriente, y regiones APAC.
