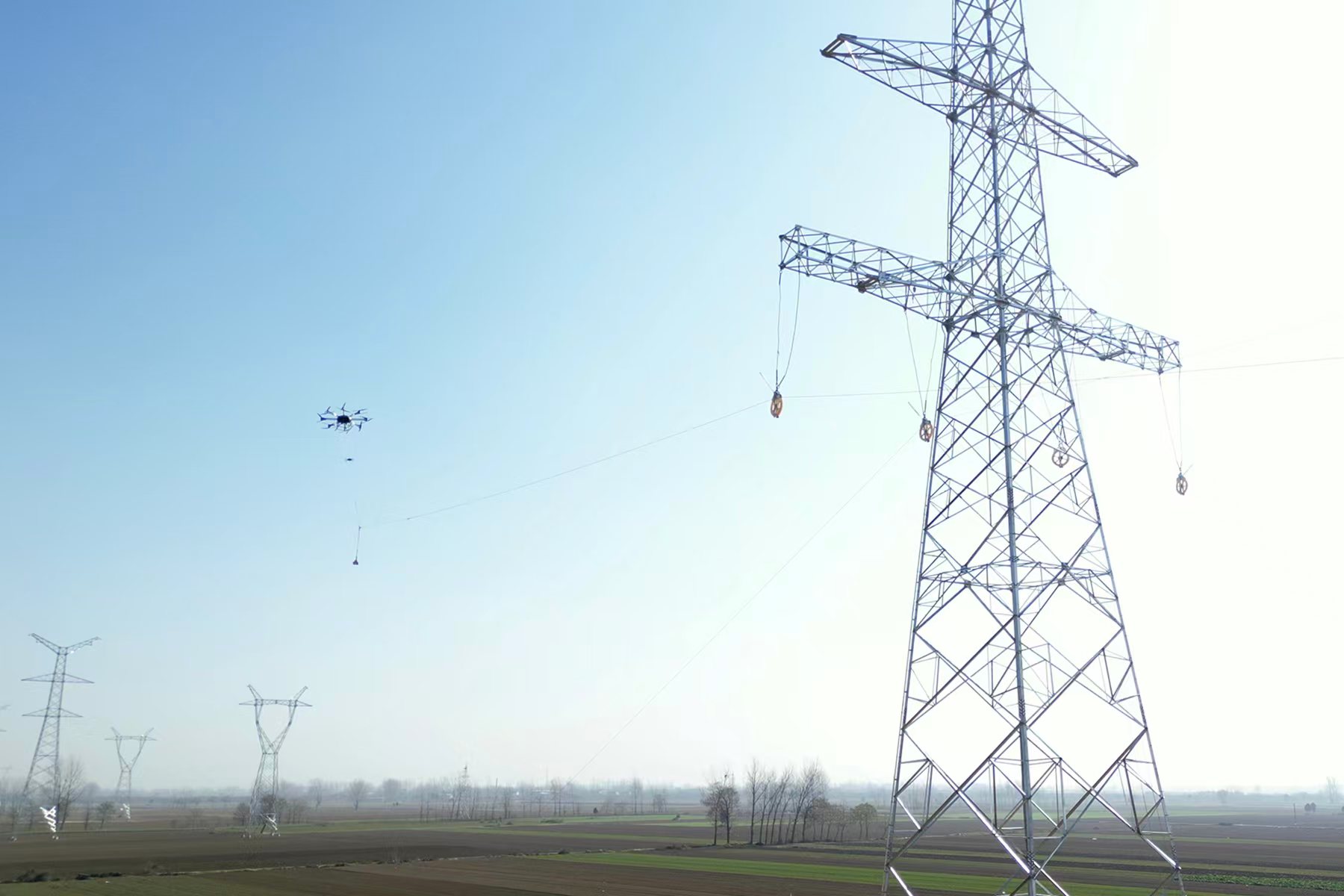

Struktur Menara Talian Penghantaran Atas & Penyelidikan Reka Bentuk Asas
Sintesis kejuruteraan praktikal β menara kekisi, pemilihan bahan, mekanik asas, dan pengesahan reka bentuk yang ketat untuk talian 110kVβ800kV. Ditulis untuk jurutera perolehan utiliti, pakar pencawang, dan pembuat keputusan infrastruktur.
Navigasi terus ke bahagian
- 1. Pengenalan β falsafah reka bentuk dipacu medan
- 2. Penentuan beban & tindakan alam sekitar
- 3. Tipologi menara kekisi keluli & parameter bahan
- 4. Tingkah laku sendi yang diperketatkan & reka bentuk kalis licin
- 5. Sistem asas β penyebaran, longgokan, dan blok sauh
- 6. Interaksi struktur tanah & formula kapasiti galas
- 7. Perlindungan kakisan & kimia menggembleng
- 8. Jaminan kualiti dan spesifikasi perolehan
1. Pengenalan β falsafah reka bentuk dipacu medan
Berjalan di sepanjang laluan kanan voltan tinggi selepas ribut ais yang teruk, seseorang melihat kejujuran kejam menara kekisi keluli. Sama ada struktur itu dipegang, atau tidak. Lebih tiga puluh tahun kejuruteraan talian penghantaran telah mengajar saya bahawa keanggunan teori tidak bermakna tanpa kemandirian dunia sebenar. Tulisan ini muncul daripada penyiasatan tapak di empat negara, menyaksikan kegagalan menara dari konduktor galloping kilasan, dari lipatan asas dalam tanah liat yang luas, dan daripada gelinciran bolt yang tidak mencukupi dalam sambungan sambatan. Setiap kegagalan meninggalkan tandatangan yang berbeza: anggota pendakap silang yang patah dipintal seperti likuoris lembut, alas konkrit dicondongkan oleh lilitan fros yang tidak rata, atau plat asas tercabut bolt sauh kerana kawalan kualiti yang lemah. Untuk jurutera perolehan yang melayari dokumen ini, matlamatnya adalah lurus: berikan alasan teknikal di sebalik setiap butiran material, setiap perincian asas, dan setiap keperluan perlindungan kakisan. Kami tidak mengejar kesempurnaan teori; kita kejar boleh diramal, prestasi yang boleh dipercayai selama beberapa dekad. Analisis berikut merangkumi keseluruhan rantai β daripada pengiraan pemuatan angin/ais (IEC 60826 dan ASCE 74 garis panduan) kepada pemilihan gred keluli berkekuatan tinggi (S355J2 berbanding S420M), dan akhirnya kepada reka bentuk asas yang memindahkan berjuta-juta Newton-meter momen terbalik ke dalam bumi.
Mengapa begitu mendalam? Kerana a menara penghantaran adalah struktur yang jarang berlaku di mana redundansi adalah minimum: kehilangan satu anggota pepenjuru sering mencetuskan keruntuhan progresif. Kegagalan asas adalah lebih dahsyat - kos pembaikan boleh melebihi sepuluh kali ganda bajet pembinaan asal, apatah lagi hukuman pemadaman yang dilanjutkan. Selama bertahun-tahun saya sebagai perunding forensik, Saya telah melihat pereka bergantung pada lukisan asas "tipikal" generik tanpa melakukan penyiasatan geoteknikal khusus tapak yang betul. Hasilnya? Tanah liat yang berterbangan mendorong tiang konkrit ke atas, menyengetkan kaki menara dan menyelewengkan keseluruhan kekisi. Begitu juga, keluli menara yang dinyatakan tanpa ujian Charpy V-notch di kawasan sejuk membawa kepada keretakan rapuh semasa angin ribut musim sejuk yang rutin. Artikel ini secara sistematik menangani setiap titik lemah, menyediakan jadual pemilihan bahan (komposisi kimia, kekuatan hasil, pemanjangan), persamaan keadaan had geoteknik, dan kimia kakisan menggunakan MathJax LaTeX. Niatnya adalah untuk berfungsi sebagai sauh teknikal untuk penentu: cetak ini, menyerlahkan parameter, dan lampirkannya pada RFQ anda. Tiada gebu, tiada venir pemasaran - hanya data yang terbukti di lapangan. Kita mulakan dengan beban, kerana tanpa beban yang boleh dipercayai, malah geometri menara terbaik adalah perjudian.
2. Penentuan beban & tindakan alam sekitar
Sebelum sebarang saiz ahli, kelajuan angin reka bentuk, ketebalan ais, dan julat suhu mesti ditentukan. Ini tidak sewenang-wenangnya - ia berasal dari peta iso-keraunik serantau, rekod pertambahan ais bersejarah, dan pekali pendedahan topografi. Untuk menara litar dua 220kV biasa, keadaan had muktamad (ULS) gabungan melibatkan angin pada menara kosong, angin di menara yang dilitupi ais, dan keadaan wayar putus. Tekanan angin asas ialah \( q = 0.5 \rho v^2 \) dengan \( \Rho \) diambil sebagai 1.225 kg/mΒ³ pada 15Β°C. Tetapi apabila ais berkumpul, kawasan yang diunjurkan berganda. Ketebalan ais yang setara \( T_{ais} \) (dalam mm) berubah menjadi beban jejari tambahan per meter konduktor. Pertimbangkan jumlah daya angin pada anggota bersalut ais: \( F_{angin} = C_d \cdot A_{proj} \cdot q \cdot G \), Mana \( C_D \) ialah pekali seretan (biasanya 1.0 untuk sudut kekisi dan 1.2 untuk ahli pekeliling), \( A_{proj} \) termasuk ais, dan \( G \) adalah faktor tindak balas tiupan. Melalui dekad penilaian pasca ribut, Saya tetap yakin bahawa pereka sering meremehkan kesipian yang disebabkan oleh penumpahan ais yang tidak sekata. Satu menara 500kV runtuh di 2009 Bencana salji di China dicetuskan oleh pelepasan ais berbeza pada fasa atas - impuls kilasan yang terhasil menghancurkan lengan silang. kebakaran, faktor dinamik yang diperhalusi harus digunakan pada ketegangan yang tidak seimbang, sering dikira sebagai \( \psi = 1 + 0.5 \CDOT (v_{tiupan angin}/v_{bermakna}) \).
F_{Jumlah} = \sum \left[ C_d \cdot \left( d_{ahli} + 2T_{ais} \betul) \cdot L \cdot q(z) \cdot G \right] + T_{wayar} \cdot \sin(\theta_{penyelewengan})
\]
\[
T_{wayar \ (ais)} = frac{EA \cdot \Delta L}{L} + W_{ais} \cdot \frac{L^2}{8f_{kendur}} \quad \text{(katenari yang dipermudahkan)}
\]
Sekarang, keadaan wayar putus (satu atau dua konduktor terputus) mencipta kejutan membujur secara tiba-tiba. Untuk menara tangen, daya tidak seimbang membujur biasanya diambil sebagai 50% daripada tegangan kerja maksimum konduktor yang rosak. Tetapi kerja lapangan daripada a 2019 insiden di Alberta menunjukkan bahawa wayar perisai yang patah boleh mencambuk dan mengenakan beban dua kali ganda ke puncak. Oleh itu, ramai pemilik kini memerlukan pemeriksaan kekuatan sisa yang ditentukan menggunakan \( F_{panjang} = k_{dyn} \cdot T_{dinilai} \), dengan \( k_{dyn} \) antara 1.2 untuk kegagalan mulur dan 1.8 untuk patah rapuh. Semua kes beban ini digabungkan dengan faktor keselamatan separa (Ξ³_f = 1.3 kepada 1.5) menurut EN 1993-3-1. Jurutera perolehan perlu bertanya: adalah beban yang dicalonkan berdasarkan tempoh pulangan 50 tahun atau 150 tahun? Garis akibat tinggi (laluan pemindahan nuklear, pusat data kritikal) menuntut tempoh pulangan 500 tahun. Jadual di bawah meringkaskan parameter beban biasa untuk tiga kelas voltan.
| voltan (kV) | Kelajuan angin asas (Cik, 3s tiupan) | Ketebalan ais nominal (mm) | Ketegangan konduktor (kN, maks bekerja) | Beban wayar putus memanjang (kN) | Faktor kelas keselamatan (Ξ³_imp) |
|---|---|---|---|---|---|
| 110 | 28 | 10 | 22 | 28 | 1.0 |
| 220 | 32 | 15 | 38 | 45 | 1.1 |
| 500 | 42 | 22 | 68 | 82 | 1.2 |

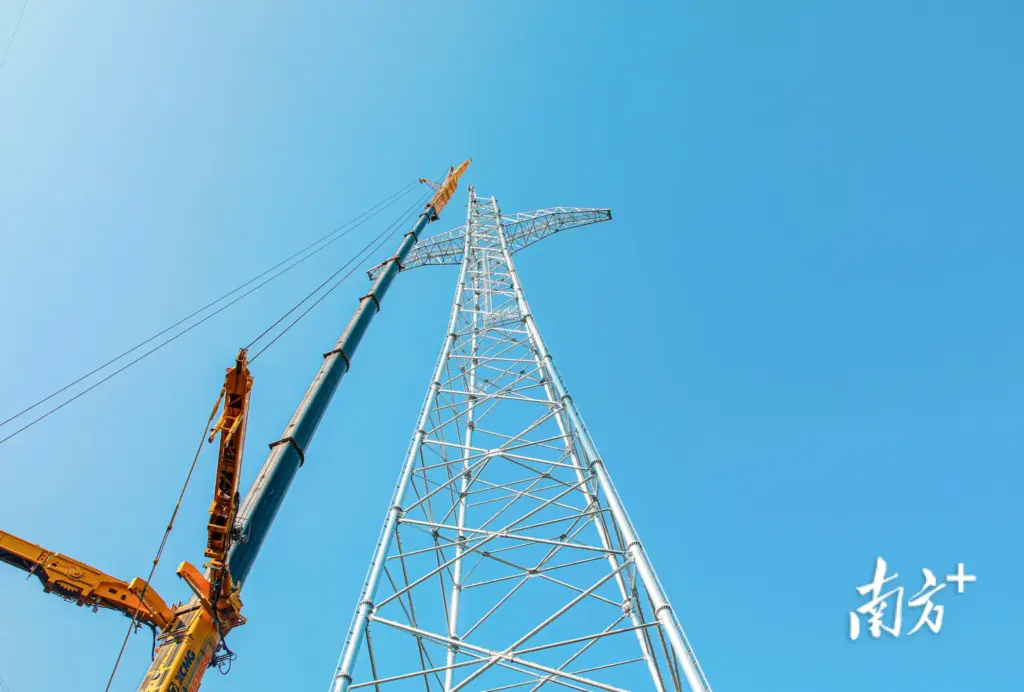

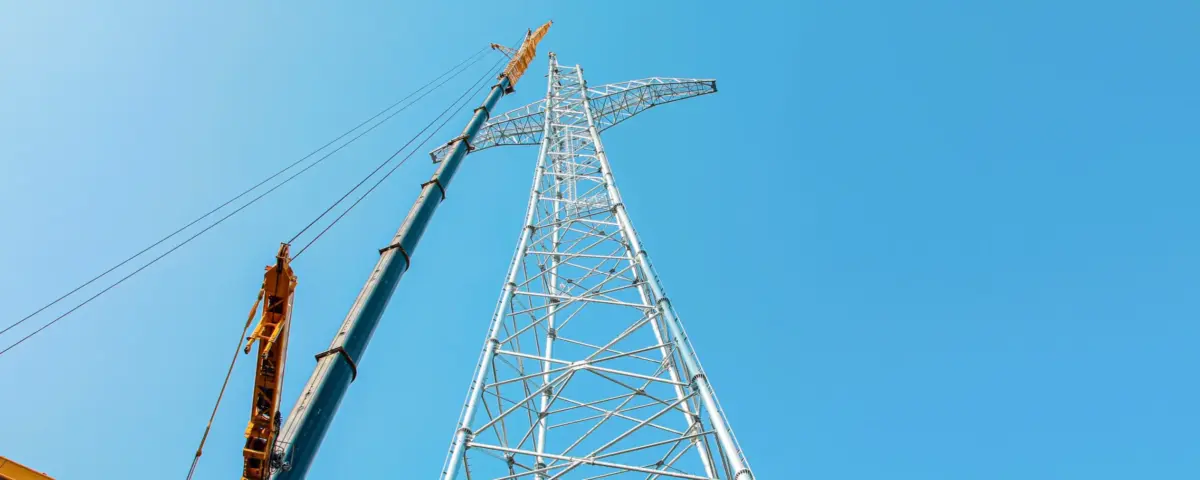

3. Tipologi menara kekisi keluli & parameter bahan
Konfigurasi kekisi menawarkan nisbah kekuatan kepada berat tertinggi. Kebanyakan menara terdiri daripada sudut yang sama gelek panas (L-bahagian) disusun dalam corak K-brace atau X-brace. Kaki primer adalah anggota berterusan dari pangkal ke puncak, manakala lebihan pepenjuru memberikan rintangan ricih. Dalam amalan biasa, gred keluli menara berkisar dari S355JR (kekuatan hasil 355 MPa) untuk iklim sederhana, sehingga S420M atau S460M untuk menara litar dua ultra berat. Tetapi keluli berkekuatan tinggi membawa cabaran kebolehkimpalan dan sensitiviti yang lebih besar kepada takuk. Saya teringat satu projek di pantai Vietnam di mana sudut S460M mengalami koyakan lamelar pada plat gusset β kandungan sulfur melebihi 0.025%. akibatnya, dokumen perolehan mesti ditetapkan keluli bijirin halus dengan setara karbon terkawal: \( PAIP = C + \frac{Mn}{6} + \frac{Cr+Mo+V}{5} + \frac{Ni+Cu}{15} \leq 0.42 \) untuk gred boleh kimpal. Selain itu, pemanjangan pada patah tidak seharusnya berada di bawah 20% untuk kebolehpercayaan dalam persekitaran suhu rendah. Jadual di bawah menunjukkan spesifikasi kimia dan mekanikal yang tepat untuk empat gred keluli sudut biasa yang digunakan dalam menara penghantaran - parameter ini secara langsung mempengaruhi rintangan koyak lubang bolt dan prestasi keletihan di bawah getaran aeolian.
| Gred keluli | C maks (%) | Mn maks (%) | Si max (%) | P maks (%) | S maks (%) | kekuatan alah (MPa) min | Kekuatan tegangan (MPa) | pemanjangan (%) min |
|---|---|---|---|---|---|---|---|---|
| S355J2 | 0.20 | 1.60 | 0.55 | 0.025 | 0.020 | 355 | 470-630 | 22 |
| S420M | 0.16 | 1.70 | 0.50 | 0.025 | 0.020 | 420 | 520-680 | 19 |
| S460ML | 0.14 | 1.65 | 0.45 | 0.020 | 0.015 | 460 | 540-720 | 18 |
| ASTM A572 Gr50 | 0.23 | 1.35 | 0.40 | 0.040 | 0.050 | 345 | 450 | 18 |
4. Tingkah laku sendi yang diperketatkan & reka bentuk kalis licin
Menara kekisi dipasang menggunakan beribu-ribu bolt berkekuatan tinggi (kelas harta 8.8 atau 10.9). Pautan paling lemah secara konsisten ialah galas lubang bolt dan ketinggalan ricih. Pemeriksaan lapangan menunjukkan bahawa sehingga 15% sambungan berbolted di menara lama menunjukkan beberapa gelinciran pada beban perkhidmatan, membawa kepada momen sekunder. Rintangan gelinciran untuk sambungan jenis geseran diberikan oleh \( F_{s,Rd} = frac{k_s \cdot n \cdot \mu}{\gamma_{Pn}} \cdot F_{hlm,C} \) Mana \( k_s \) adalah faktor saiz lubang (selalunya 0.85 untuk lubang standard), \( \dalam \) ialah faktor gelincir (0.30 kepada 0.50 bergantung pada rawatan permukaan - pembersihan letupan memberi 0.50, permukaan tergalvani memberikan 0.20β0.30). Daya pramuat \( F_{hlm,C} = 0.7 f_{ub} A_s \). Untuk kelas 8.8 bolt ( \( f_{ub}=800 \) MPa ), bolt M20 ada \( A_s = 245 \) mmΒ², pramuat β 137 kN, dan rintangan gelinciran dengan permukaan tergalvani sahaja sampai 20 kN setiap bolt. Ini menerangkan sebab getaran menara sering melonggarkan bolt - pereka mesti menggunakan sama ada pencuci spring, kacang kunci, atau kimpalan tack. Banyak projek antarabangsa kini memerlukan kaedah turn-of-nut lengkap dengan pemeriksaan untuk pretensi. Jurutera perolehan mesti menyatakan salutan bolt: celup panas tergalvani (HDG) untuk ISO 1461 dengan purata ketebalan zink sebanyak 85 ΞΌm. Elakkan bolt bergalvani mekanikal untuk diameter besar (M24+) kerana risiko kerosakan.
F_{b,Rd} = frac{2.5 \cdot \alpha_b \cdot f_u \cdot d \cdot t}{\gamma_{Mb}} \quad \text{(rintangan galas)}
\]
\[
\alpha_b = \min\left( \frac{e_1}{3d_0}, \frac{f_{ub}}{f_u}, 1.0 \betul)
\]
Rintangan galas selalunya mengawal dalam plat gusset yang lebih nipis (t β€ 8 mm). Sebagai contoh, yang 10 mm tebal plat S355 dengan bolt M24 (dβ=26 mm, jarak tepi e1=40 mm) memberikan Ξ±_b β 0.51, f_u=510 MPa, membawa kepada rintangan galas ~115 kN setiap bolt. Itu boleh diterima. Walau bagaimanapun, untuk sudut yang terbentuk sejuk lebih nipis daripada 6 mm, lubang bolt mungkin memanjang di bawah beban kitaran yang disebabkan oleh konduktor yang bergalop. Oleh itu wujud klausa yang mengehadkan ketebalan kaki minimum kepada 5 mm untuk ahli menengah dan 8 mm untuk kaki utama di zon ais tinggi. Saya amat menasihati pereka untuk memasukkan ujian ubah bentuk lubang bolt jika reka bentuk bergantung pada cengkaman geseran dalam zon seismik.
5. Sistem asas β penyebaran, longgokan, dan blok sauh
Tiada menara berdiri tanpa asas yang cekap. Jenis yang paling biasa: pad konkrit bertetulang dan cerobong asap (tapak sebarkan), aci gerudi dengan soket batu, dan gril keluli untuk tanah yang lemah. Untuk menara tangen tipikal dengan angkat kaki (ketegangan) dan mampatan, faktor yang mengawal selalunya ialah meningkatkan rintangan: \( R_{menaikkan semangat} = W_{konkrit} + W_{soil\ cylinder} + \teks{geseran kulit} \). Kaedah kon klasik untuk terangkat dalam tanah berpasir mengandaikan kon pecahan 30Β° hingga 35Β°: \( V_{u} = \gamma_{tanah} \cdot h \cdot \left( B^2 + B \cdot h \cdot \tan(30Β°) + \frac{\pi h^2 \tan^2(30Β°)}{3} \betul) \). Momen penurunan asas digabungkan dengan ricih mendatar pada plat asas. Di zon tanah liat lembut, buasir bosan adalah lebih berkesan. Asas cerucuk terdorong mesti menahan pesongan sisi terhad kepada 15 mm pada beban servis untuk mengelakkan kecondongan menara menjejaskan kendur bertali. Reka bentuk cerucuk menggunakan lengkung p-y (metodologi API): \( p = n_h \cdot x \cdot y^{0.5} \) untuk pasir, Mana \( n_h \) ialah pekali tindak balas subgred mendatar.
M_{terbalik} = H_{Jumlah} \cdot h_{lengan} + \jumlah (F_{kaki,i} \cdot L_{kaki,i})
\]
\[
\teks{Isipadu konkrit yang diperlukan} = frac{M_{terbalik}}{\gamma_{konk} \CDOT (d/2)} \quad \text{(saiz pad dipermudahkan)}
\]
Penyelidikan daripada EPRI (Institut Penyelidikan Kuasa Elektrik) menunjukkan bahawa asas pad konkrit bertetulang dengan kedalaman benam 1.5m meningkatkan kapasiti penarikan sebanyak 45% berbanding dengan pad cetek. Saya sentiasa memerlukan sekurang-kurangnya 5000 psi (35 MPa) konkrit untuk ketahanan fros dan tetulang keluli sekurang-kurangnya 0.6% keratan rentas untuk mengelakkan keretakan. Untuk tanah sulfat yang agresif, simen tahan sulfat (SRC Jenis V) adalah wajib. Jadual berikut menunjukkan dimensi asas tipikal untuk menara 220kV dan 500kV berdasarkan tanah padu (SPT N=15) dan tanah berpasir (Ο=32Β°).
| Jenis/Voltan menara | jenis asas | Lebar atas (m) | Lebar bawah (m) | Kedalaman (m) | Kapasiti peningkatan (kN) | Nisbah rebar (%) |
|---|---|---|---|---|---|---|
| 220kV Tangen | Pad + cerobong asap | 1.8 | 2.9 | 2.4 | 480 | 0.7 |
| 500Menara sudut kV | Aci yang digerudi (1.5m dia) | 1.5(cyl) | 1.5 | 6.5 | 1950 | 1.2 |
| 110kV Sudut berat | Grillage pada kerikil yang dipadatkan | 2.0 | 2.5 | 1.8 | 310 | 0.5 |
6. Interaksi struktur tanah & formula kapasiti galas
Reka bentuk keadaan had untuk asas memerlukan pemeriksaan kapasiti galas di bawah pemampatan: \( q_{ult} = c N_c + \gamma D_f N_q + 0.5 \gamma B N_\gamma \) (Terzaghi). Untuk tanah yang padu (tidak berdrainas), \( q_{ult} = 5.14 c_u + \gamma D_f \). Faktor keselamatan terhadap kegagalan galas hendaklah sekurang-kurangnya 3.0 untuk beban mati+hidup, dan 2.0 untuk kejadian ekstrem (angin+ais). Semasa pemeriksaan saya ke atas talian 230kV di Nebraska, Saya memerhati a 35 mm condong pada sebelah kaki menara kerana asas mendap tidak sekata 40 mm. Puncanya: pereka bentuk mengabaikan momen sekunder kerana putaran asas. Hubungan putaran momen untuk asas cetek adalah sangat tidak linear, dianggarkan oleh \( M = k_\theta \cdot \theta \), dengan \( k_\theta \) berkisar 200-800 kNm/rad untuk pasir tumpat. Jurutera mesti menjalankan analisis berangka menggunakan program seperti PLAXIS atau LPILE untuk kumpulan cerucuk. juga, untuk tanah liat yang luas, adalah penting untuk memasang pembentuk kosong atau menggunakan cerucuk yang kurang laras untuk memecahkan daya bengkak. Jurutera perolehan harus menuntut laporan geoteknik yang merangkumi parameter kekukuhan tanah (Eβ β, c_u, f', dan modulus terkekang). Tanpa itu, asas menara adalah kotak hitam ketidakpastian.
\teks{Penyelesaian } s = \sum \frac{\Delta \sigma_{z} \cdot H_i}{E_{oed,i}}, \quad \Delta \sigma_z = \frac{P}{B \cdot L} \cdot I_\sigma
\]
\[
\teks{Kapasiti cerucuk sisi } H_u = 9 c_u D + \frac{\gamma D^3 K_p}{2} \quad \text{(Kaedah Broms untuk tanah liat)}
\]
7. Perlindungan kakisan & kimia menggembleng
Galvanizing hot-dip kekal sebagai tulang belakang untuk kawalan kakisan keluli menara. Tindak balas antara zink cecair dan keluli membentuk satu siri lapisan antara logam Zn-Fe: Gamma (FeβZnββ), Delta (FeZnββ), dan Zeta (FeZnββ). Lapisan paling luar ialah Eta (zink tulen). Berat salutan mestilah tidak kurang daripada 600 g/mΒ² untuk bahagian sudut. Dalam persekitaran yang sangat menghakis (perindustrian pantai, kemasinan yang tinggi), sistem dupleks: galvanizing + perantaraan epoksi + lapisan atas poliuretana boleh memanjangkan hayat kepada 50+ tahun. Kimia asas untuk menghalang pembentukan karat: zink bertindak sebagai anod korban kerana potensi pengurangan piawainya ialah -0.76 V lawan Fe (-0.44 V). Kadar kakisan zink dalam atmosfera biasa adalah kira-kira 1-4 ΞΌm/tahun. Tindak balas elektrokimia berikut perlindungan katodik: \( Zn \rightarrow Zn^{2+} + 2e^- \) dan \( O_2 + 2H_2O + 4e^- \anak panah kanan 4OH^- \). Lebih masa, zink patina membentuk zink karbonat (Znβ (COβ)β(Oh)β) yang memasifkan permukaan. Saya sangat tidak menggalakkan pengecatan menggunakan galvani segar tanpa letupan sapuan yang betul - kegagalan lekatan adalah perkara biasa. juga, elakkan bolt menggembleng melebihi M30 kerana benang mungkin terisi secara berlebihan.
\teks{Ketebalan salutan } T_{Zn} = frac{\rho_{Zn} \cdot A}{M_{Zn}} \cdot \frac{I \cdot t}{nF} \quad \text{(Hukum Faraday yang setara)}
\]
\[
\teks{Pembentukan patina: } 5Zn^{2+} + 2CO_3^{2-} + 6OH^- \anak panah kanan Zn_5(CO_3)_2(Oh)_6
\]
8. Jaminan kualiti dan spesifikasi perolehan
Untuk mengubah reka bentuk kepada perkakasan yang boleh dipercayai, perolehan mesti menguatkuasakan klausa QA/QC yang ketat. Setiap kelompok sudut keluli hendaklah disertakan dengan sijil kilang yang mengesahkan CEV, nisbah hasil, dan tenaga hentaman takuk V Charpy (β₯27J pada -20Β°C untuk iklim sejuk). Pemasangan bolt mesti menjalani ujian kapasiti putaran setiap ASTM F606. Untuk asas, reka bentuk campuran percubaan dengan ujian mampatan silinder 28 hari (minimum 35 MPa) hendaklah dikemukakan sebelum pemutus. Pengukuran rintangan tanah untuk setiap pijakan menara (β€10 Ξ© untuk prestasi kilat) adalah wajib selepas pembinaan. Pemeriksaan tork pra-pentauliahan dihidupkan 10% daripada bolt setiap menara. Saya telah menyatukan perkara ini ke dalam senarai semak untuk jurutera perolehan: (yang) mengesahkan ISO pembekal keluli 9001 dan EN 1090 kelas pelaksanaan 3; (b) ujian ultrasonik pihak ketiga bebas untuk kecacatan lamina pada bahagian kaki >12mm; (c) penutup pemeriksaan rebar asas sekurang-kurangnya 75mm; (d) pemeriksaan galvanizing hot dip menggunakan tolok ketebalan magnet setiap ISO 1461. Akhirnya, reka bentuk yang baik serta perolehan yang ketat mewujudkan menara yang bertahan dalam cuaca ekstrem dengan sifar gangguan paksa. Jadual di bawah meringkaskan kriteria penerimaan minimum.
| Item | Parameter / ujian | Kriteria penerimaan | Kod rujukan |
|---|---|---|---|
| Kaki keluli (S420M) | CEV + Charpy (-20Β° C) | β€0.42, β₯27J | EN 10025-4 |
| Salutan bergalvani | ketebalan, lekatan oleh jurutulis | saya 85 ΞΌm (purata), tiada mengelupas | ISO 1461 / Penghantaran Kuasa |
| Konkrit asas | 28-kekuatan mampatan hari | β₯ 35 MPa (5 sampel setiap menara) | ACI 318 / EN 206 |
| Bolt berkekuatan tinggi (M20 8.8) | Beban bukti & kekerasan | Beban bukti 124 kN, HRC 23-34 | ISO 898-1 |
1. Pemandangan ketinggian keseluruhan menara (Susunan ahli web jenis K)
Penerangan: Ini menunjukkan susunan pendakap pepenjuru jenis K bagi menara keluli sudut dua litar biasa 220kV, dengan bahan utama berterusan dan plat gusset yang disambungkan.
ββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ β MENARA KEJISI KELULI KELEBIHAN - K-BRACE PATTERN β β βββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ£ β β β β² β β / \ Perisai kilat (atas) β β / \ β β / \ β β ββββββ ββββββ Upper crossarm β β β β β β (fasa pengalir) β β β ββ² β±β β β β β β β² β± β β Diagonal members β β β β β² β± β β (Konfigurasi K-brace)β β β β X β β β β β β β± β² β β Redundancy for shear β β β β β± β² β β β β β ββ± β²β β β β ββββββ ββββββ β β | | kaki utama (continuous β β |_____________| L-bahagian) β β β β β βββββββββ Base plate (keluli) β β ββββββββββββββββ Concrete pad footing β β β β LEGEND: β² = puncak, ββ = lengan silang, X/K = pendakap, β = concrete β ββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ
2. Perbandingan jenis pendakap menara (tiga konfigurasi biasa)
Nota: Bandingkan ciri geometri dan ciri tegasan jenis K, Ahli web jenis X dan jenis berlian.
ββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ β COMPARISON OF BRACING CONFIGURATIONS (PANDANGAN HADAPAN, SATU MUKA) β β βββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ£ β β β K-BRACE (paling biasa) X-BRACE (paling kaku) BERLIAN (cahaya) β β β β β² β² β² β β / \ / \ / \ β β / \ / \ / \ β β / \ / \ / \β β |\ /| | | | | β β | \ / | | \ / | | | β β | \ / | | X | | β | β β | X | | / \ | | | β β | / \ | | | | β | β β | / \ | | | | | β β |/ \| | | | | β β βββββββββ βββββββββ βββββββ β β β β FEATURES: CIRI-CIRI: CIRI-CIRI:β β - Lebihan yang baik - Ketegaran maksimum - Lightestβ β - Kain sederhana. kos - Sambungan bolt yang lebih tinggi - Lower shear stiffβ β - Standard untuk 110-500kV - Digunakan dalam angin yang sangat kencang - Secondary towers β β β ββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ
3. Gambarajah skematik kon kegagalan anti-angkat asas menara (tanah pasir)
Penjelasan: Ini menunjukkan tahap kon kegagalan tanah apabila asas cetek tertakluk kepada daya angkat, untuk pemahaman intuitif tentang pengiraan kapasiti galas angkat.
ββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ β FOUNDATION UPLIFT RESISTANCE - PECAH KON (PASIR) β β βββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ£ β β β Ground surface β β ββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ β β \ | / β β \ | / β β \ | / Ο/2 β 30Β° β β \ | / (untuk pasir padat)β β \ | / β β \ | / β β \ | / β β \ | / β β \ | / β β \ | / β β \|/ β β ββββββββββββββββββββββββββββββββββΌβββββββββββββββββββββββββββββββββ β β |###| foundation block β β |###| width = B β β |###| depth = h β β |###| β β βββββ β β β β Uplift capacity = Weight_concrete + Berat_tanah_kon + side friction β β β β Formula (dipermudahkan): V_u = Ξ³_soilΒ·hΒ·[ BΒ² + BΒ·hΒ·tan30Β° + (ΟhΒ²tanΒ²30Β°)/3 ]β β β ββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ
4. Gambarajah laluan pemindahan beban (daripada konduktor kepada asas)
Penjelasan: Jelaskan gambaran bagaimana beban angin dan tegangan konduktor dihantar ke tanah asas melalui penebat, crossarms, menara, bolt, dan asas.
ββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ β LOAD PATH - CONDUCTOR TO SOIL β β βββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ£ β β β WIND + ais + TENSION β β β β β βΌ β β βββββββββββββββββ β β β Conductors β ββ> seret & uplift force on insulator strings β β βββββββββ¬ββββββββ β β β β β βΌ β β βββββββββββββββββ β β β Crossarm β ββ> bending moment at crossarm-to-tower joint β β βββββββββ¬ββββββββ β β β β β βΌ β β βββββββββββββββββ β β β Tower body β ββ> daya paksi di kaki utama, shear in diagonals β β β (kekisi) β (Pengagihan semula pendakap K/X) β β βββββββββ¬ββββββββ β β β β β βΌ β β βββββββββββββββββ β β β Base plate β ββ> compression/tension on anchor bolts β β β + bolt sauhβ (rintangan gelincir, berpura-pura) β β βββββββββ¬ββββββββ β β β β β βΌ β β βββββββββββββββββ β β β Foundation β ββ> membengkok + menaikkan semangat + settlement β β β (pad / longgokan) β (interaksi struktur tanah) β β βββββββββ¬ββββββββ β β β β β βΌ β β βββββββββββββββββ β β β Soil mass β ββ> kapasiti galas, geseran kulit, cone breakout β β βββββββββββββββββ β β β β CRITICAL CHECKPOINTS: gelinciran bolt, retak konkrit, foundation rotation β ββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ
5. Lukisan terperinci nod sambungan berbolted (pandangan pelan)
Nota: Bahagian ini menunjukkan struktur tipikal di mana plat gusset menara dan keluli sudut disambungkan dengan bolt, membantu memahami tekanan pada kumpulan bolt.
ββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ β BOLTED JOINT DETAIL - GUSSET PLATE CONNECTION β β βββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ£ β β β ββββββββββββββββββββββββββ β β β Main leg (Bahagian L) β β β β back-to-back β β β ββββββββββββββ¬ββββββββββββ β β β β β Bolts M20 β Gusset plate (10-14mm) β β class 8.8 βΌ β β ββββββββββββ ββββββββββ β β β O β β β β β β O β β Steel β Diagonal member β β β O β β plate β (Bahagian L) β β β O β β β β β ββββββββββββ βββββ¬βββββ β β β β β βΌ β β βββββββββββββββββββ β β β bolt holes (2mm β β β β oversize) β β β βββββββββββββββββββ β β β β Key checks: rintangan galas (F_b,Rd), rintangan gelincir (F_s,Rd), β β edge distance e1 β₯ 1.2d0, jarak bolt β₯ 2.5d0. β β β β Typical failure: ketinggalan ricih dalam sudut jika susun atur bolt terlalu padat. β ββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββββ
struktur talian atas tidak boleh dimaafkan. Tiada peluang kedua setelah talian dihidupkan dan asasnya terkubur. Setiap sambungan bolt, setiap meter padu konkrit, dan setiap atom zink penting. Persamaan, meja, dan laluan tindak balas kimia di atas bukan abstrak - ia diambil daripada kegagalan medan dan reka bentuk semula seterusnya. Untuk jurutera perolehan, Saya menggesa anda untuk memasukkan ambang teknikal ini ke dalam tender anda. Permintaan sijil kilang, meminta laporan galvanizing pihak ketiga, dan jangan sekali-kali meninggalkan pengesahan geoteknikal. Itulah satu-satunya jalan ke arah grid yang tidak tergoyahkan selama lima puluh tahun.
