الاتصالات احتكار برج الصلب – تحليل الأداء الزلزالي
منع التآكل لهياكل برج خط النقل
سبتمبر 26, 2026
1. نطاق البحث والهدف الهندسي
الغرض من هذه الدراسة هو التحقق من السلامة الهيكلية لبرج اتصالات نموذجي أحادي القطب يتعرض لحركة أرضية زلزالية.. تم اختيار احتكار تمثيلي للاتصالات السلكية واللاسلكية كموضوع للدراسة وتم تخفيضه إلى مثالية مناسبة للعناصر المحدودة من خلال التبسيط الهيكلي العقلاني. الإشارة إلى الشدة 8 متطلبات الزلازل النادرة المحددة في قوانين التصميم الصينية المعمول بها, تم حساب وتقييم الأداء الزلزالي للهيكل من خلال ثلاثة طرق متكاملة: طريقة التحليل الساكنة المكافئة, طريقة طيف الاستجابة للتراكب, وطريقة التاريخ الزمني غير الخطية. ثم تمت مقارنة النتائج التي تم الحصول عليها من طرق الحساب الثلاثة لتحديد الاختلافات بين الأساليب التحليلية, وتم تقييم الأداء الزلزالي الشامل لاحتكار الاتصالات من خلال تجميع شامل للاستجابات المحسوبة.
العنصر الرئيسي الحامل للاتصالات برج احتكار عبارة عن أنبوب فولاذي ناتئ واحد كبير في الأسفل وصغير في الأعلى, مع مقطع عرضي متفاوت تدريجيا. لأن ارتفاع الهيكل يتجاوز قطره بشكل كبير, البرج كلاسيكي شاهق (مرهف) بناء. في نفس الوقت, نسبة القطر إلى السمك في أحادي القطب برج الاتصالات عادة ما تكون كبيرة جدًا, لذلك يتصرف الهيكل كقشرة رقيقة الجدران, ويكون الإزاحة الجانبية تحت الأحمال الجانبية مثل الزلازل والرياح كبيرة. بالإضافة الى, بسبب الوزن الذاتي للبرج وتركيز كتل المنصة في الأعلى, يتم وضوح تأثير P-Δ لاحتكار الاتصال وتكون الاستجابة الهيكلية غير خطية بشدة.
نظراً للقدرة المحدودة لطاولات الاهتزاز المحلية لمحاكاة الزلازل, إن اختبار النموذج الأولي على نطاق واسع لطاولة الاهتزاز لأحاديات أقطاب الاتصالات غير ممكن. بدلاً من, كود لتصميم الهياكل الشاهقة (غيغابايت 50135-2006), كود التصميم الزلزالي للمباني (غيغابايت 50011-2010) و كود تصميم الأبراج الفولاذية وهياكل الصاري لهندسة الاتصالات المتنقلة (يد/ت 5131-2005) جميعها تسمح بتحديد الأداء الزلزالي لاحتكار الاتصالات بواسطة طريقة العناصر المحدودة. وبالتالي فإن هذا الملف يوثق سلسلة التحقق العددية الكاملة, من المثالية الهندسية إلى نتيجة الامتثال للتعليمات البرمجية.
2. لمحة سريعة عن مؤشرات الأداء الرئيسية
معلمات العنوان الموحدة المستخرجة من النموذج, ثابت, حسابات طيف الاستجابة والتاريخ الزمني.

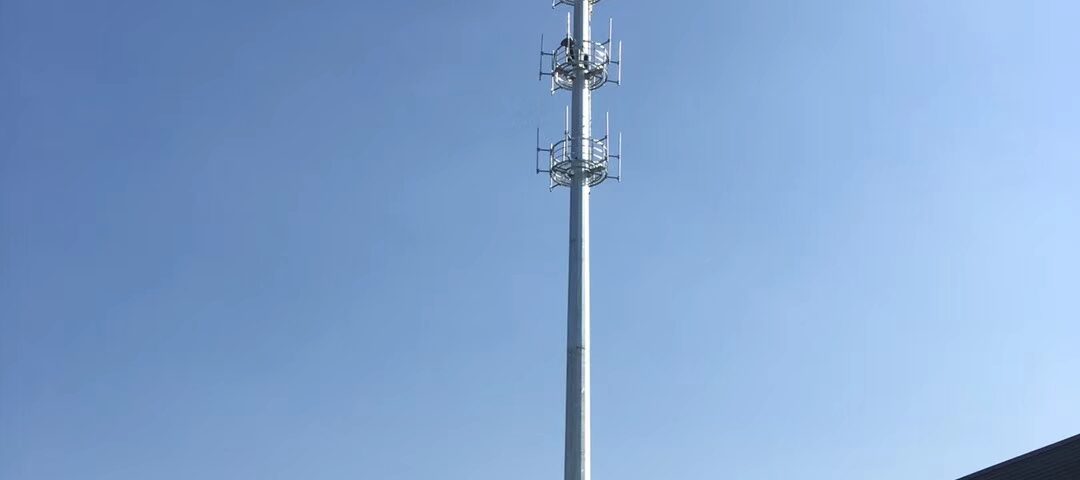

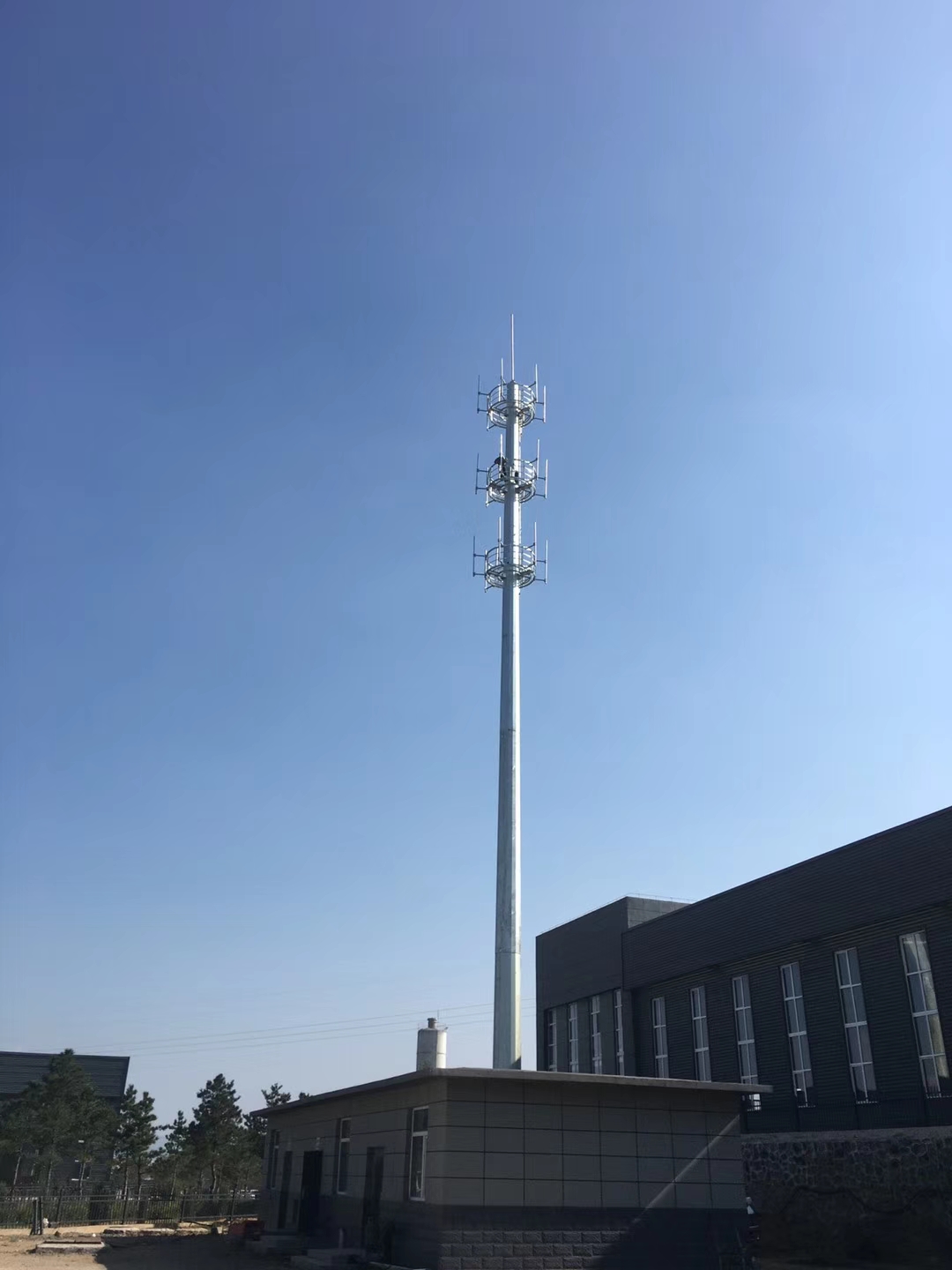

3. الوصف الهيكلي لبرج مونوبول
يبلغ ارتفاع عمود البرج الإجمالي لنموذج أحادي القطب الموثق هنا 40 م وكتلة تقريبا 10.1 تي. البرج مصنوع من الفولاذ Q345; المقطع العرضي للعمود عبارة عن مضلع ذو 12 جانبًا وتكون الوصلات المقطعية ذات مقبس (تلسكوبي) نوع. ينقسم جسم البرج من الأعلى إلى الأسفل إلى خمسة أجزاء برجية, كل 8 م طويل.
4. جدول سماكة الجدار قطعة تلو الأخرى
يتم تصنيف سمك جدار أحادي القطب في خمس خطوات بحيث تزيد قدرة الانحناء باتجاه القاعدة, حيث تكون لحظة الانحناء تحت العمل الزلزالي الجانبي أعظم. شرائح 1 إلى 3 مشاركة 8 ملم الجدار, شريحة 4 هو سميكة ل 10 مم وقطعة 5, الجزء الأساسي, هو سميكة ل 12 مم. لأغراض النمذجة، يتم التعامل مع الأنابيب الفردية كأغلفة موحدة ذات مقطع عرضي متغير ذات سماكة متساوية داخل كل قطعة, وهو ما يتوافق مع التبسيط المسموح به في الكود لهذا النوع الهيكلي.
| قطعة | موضع | الطول (م) | سمك الحائط (مم) | الدور الهيكلي |
|---|---|---|---|---|
| قطعة 1 | أعلى | 8 | 8 | منطقة تركيب الهوائي, أدنى طلب لحظة |
| قطعة 2 | العلوي الأوسط | 8 | 8 | المنطقة الانتقالية |
| قطعة 3 | وسط | 8 | 8 | نقل الانحناء متوسط الارتفاع |
| قطعة 4 | الأوسط السفلي | 8 | 10 | زيادة مقاومة الانحناء |
| قطعة 5 | قاعدة | 8 | 12 | منطقة اللحظة القصوى, منطقة فتح كابل التغذية |
5. الخواص الميكانيكية للصلب Q345B
وفقا ل رمز تصميم الهياكل الفولاذية, الخواص الميكانيكية للمواد المعتمدة للصلب Q345B بسماكة لوحة لا تتجاوز 16 ملم ملخصة في الجدول أدناه. تتحكم القيم في فحص القوة واستنتاج المرحلة المرنة المرسوم في نهاية هذا التحليل.
| الملكية الميكانيكية | قيمة التصميم | وحدة | قابلية التطبيق |
|---|---|---|---|
| قوة الشد (F) | 310 | ميغاباسكال | ر ≥ 16 مم |
| قوة ضاغطة (F) | 310 | ميغاباسكال | ر ≥ 16 مم |
| قوة الانحناء (F) | 310 | ميغاباسكال | ر ≥ 16 مم |
| قوة القص (Fالخامس) | 180 | ميغاباسكال | ر ≥ 16 مم |
| نهاية تحمل القوة (مخططة وضيقة) | 400 | ميغاباسكال | ر ≥ 16 مم |
فحص الاستخدام: أعلى ضغط محسوب في أي مكان في الهيكل هو 142 ميغاباسكال, الذي 45.8% التابع 310 قوة تصميم MPa Q345B. وبالتالي يظل الهيكل بشكل مريح ضمن النطاق المرن تحت الشدة 8 عمل زلزال نادر.
6. أساس رمز التصميم والبنود المرجعية
وترتكز سلسلة التحقق على ثلاثة معايير وطنية. تم استخدام كل فقرة مدرجة أدناه لتبرير قرار محدد بشأن النمذجة, مجموعة التحميل أو معيار القبول المطبق في هذا التحليل.
7. إضفاء الطابع المثالي على نموذج العناصر المحدودة والإحصائيات
تم استخدام نموذج مادة متناحية لتمثيل الفولاذ أحادي القطب. من أجل محاكاة سلوك هيكل العمود الرئيسي بشكل أفضل, المكونات الإضافية للبرج هي مانعة الصواعق, منصات, سلم البرج وحبل الأمان - تم تبسيطهما كعناصر كتلة مجمعة. ترتبط أجزاء البرج بمآخذ, الشفاه أو البراغي الداخلية, والأبعاد الهيكلية وسمك المواد لأقسام الأنبوب الفردية ليست متطابقة; ولذلك يتم التعامل مع كل منها على أنها أنبوب موحد ذو مقطع عرضي متغير بسماكة متساوية داخل القطعة. تم تقسيم النموذج الكامل إلى 52,834 العقد و 50,147 العناصر ذات الحد الأدنى لحجم العنصر 60 مم.
| المعلمة النموذجية | كمية | ملاحظة |
|---|---|---|
| إجمالي العقد | 52,834 | بما في ذلك نقاط التعلق الجماعية المجمعة |
| مجموع العناصر | 50,147 | صدَفَة, عناصر صلبة وصلبة |
| الحد الأدنى لحجم العنصر | 60 مم | مكرر عند الفتحات والمفاصل الملحومة |
| المثالية المادية | الخواص | Q345B في جميع أنحاء |
| المكونات المساعدة | كتلة متكتلة | مانعة الصواعق, منصات, سلم, حبل الأمان |
| نطاق تردد الحلال | 1 - 50 هرتز | استخراج القيمة الذاتية Lanczos |
8. أنواع العناصر ومخطط نمذجة الاتصال
تعتمد دقة التقييم الزلزالي أحادي القطب بشكل كبير على كيفية تمثيل الوصلات الملحومة والمجوفة. تم استخدام عناصر اللوحة والقشرة لقطاعات العمود, تقوية شفة القاعدة, تقوية الحلقة الداخلية وألواح التسليح, بينما تم استخدام العناصر الصلبة للوحة الحافة الأساسية نفسها. تم بعد ذلك تحسين الوصلات الملحومة وفقًا لوظيفتها الميكانيكية, كما هو مبين أدناه.
| صلة / عنصر | المثالية | المعالجة العددية |
|---|---|---|
| قطعة 5 لقاعدة لحام شفة | العقدة المشتركة (رَابِطَة) | استمرارية النزوح الكاملة |
| قاعدة شفة مقوية للقطاع 5 وشفة | العقدة المشتركة (رَابِطَة) | استمرارية النزوح الكاملة |
| تقوية الحلقة الداخلية للقطعة 5 | العقدة المشتركة (رَابِطَة) | استمرارية النزوح الكاملة |
| لوحة التعزيز للقطاع 5 | عنصر جامد | اقتران الحركية |
| مقبس قطعة إلى قطعة | الاتصال السطحي | معامل الاحتكاك μ = 0.3 |
| قذيفة رمح | طبق / عناصر القشرة | 4-قذيفة العقدة, قسم مدبب |
| لوحة شفة القاعدة | العناصر الصلبة | 3د الصلبة, 30 سماكة مم |
9. شروط الحدود وافتراضات التحليل
كان من المفترض أن يتم تثبيت العلاقة بين الاحتكار وأساسه. في كل موقع مرساة الترباس في شفة القاعدة, درجات الحرية الانتقالية في X, تم تقييد اتجاهات Y و Z. كان من المفترض أن ترتكز قاعدة البرج على أساس صلب; بالتالي, لم يتم إجراء أي تحليل لعمق تضمين مسمار التثبيت أو سعة السحب, وتم استبعاد الأضرار الهيكلية الناشئة عن تسوية الأساس أو تسييل التربة من النطاق.
| البند الافتراض | قيمة / حالة | الأساس المنطقي الهندسي |
|---|---|---|
| شرط الدعم الأساسي | مثبت | المثالية ناتئ |
| ضبط النفس DOF في مسامير التثبيت | X, و, ترجمة Z | يتم تطبيقه في كل موضع مسمار |
| صلابة الأساس | جامد | تم استبعاد التفاعل بين التربة والبنية |
| التحقق من تضمين الترباس مرساة | لم يتم تنفيذها | خارج نطاق تقييم البنية الفوقية |
| تسوية الأساس / تسييل | مستبعد | المخاطر الجيوتقنية ليست على غرار |
| نسبة التخميد (الطيف والثابت) | 3% | لكل ممارسة الهيكل الصلب الشاهقة |
10. تحليل الخصائص الديناميكية – الترددات النمطية
تم استخدام طريقة Lanczos لاستخراج الأشكال المشروطة والترددات المشروطة لأحادي القطب ضمن نطاق التردد 1-50 هرتز. لأن البنية أحادية القطب متناظرة مركزيا, توجد أوضاع الانحناء المتماثل في كلا الاتجاهين X و Y, ويمكن اختزال السلوك الديناميكي إلى سلوك الحزمة الكابولية المثبتة في أحد طرفيها والحرة في الطرف الآخر. ترددات الوسائط الناتجة مذكورة أدناه; تحدد أوضاع الانحناء الأربعة الأولى في الاتجاه X التوقيع الديناميكي الأساسي للبرج.
11. كفاية المشاركة المشروطة وعدد الأوضاع
يتم تعريف عامل المشاركة النموذجية للوضع على أنه مجموع منتجات كل كتلة مجمعة والإحداثيات المقابلة لها في هذا الوضع, مقسوما على الكتلة الرئيسية (كتلة مشروطة) من نفس الوضع. يعبر عامل المشاركة عن وزن الوضع ضمن الاستجابة الشاملة, وبالتالي يحدد مساهمة كل تردد في الاستجابة الهيكلية في اتجاه محدد. وفقا لوكالة إدارة الطوارئ الفدرالية 365, يجب أن تصل الكتلة المشاركة المشروطة إلى 90% من إجمالي الكتلة الهيكلية. الجماهير المشاركة المتراكمة المحسوبة هنا مدرجة أدناه: الأوضاع الستة الأولى تقترب بالفعل 90% من الكتلة الكلية, بحيث يكون الجمع بين ستة أوضاع كافيًا لتمثيل نتيجة التراكب المشروط الكامل لهذا البرج.
| ترتيب وضع الاتجاه X | كتلة المشاركة المشروطة (تي) | الكتلة التراكمية (تي) | النسبة التراكمية ل 10.1 تي |
|---|---|---|---|
| 1الوضع الحادي | 4.765 | 4.765 | 47.2% |
| 2الوضع الثاني | 2.147 | 6.912 | 68.4% |
| 3الوضع الثالث | 0.944 | 7.856 | 77.8% |
| 4الوضع | 0.539 | 8.395 | 83.1% |
| 5الوضع | 0.332 | 8.727 | 86.4% |
| 6الوضع | 0.209 | 8.936 | ≈88.5% (قريب 90%) |
خاتمة: تلتقط الأوضاع الستة الأولى تقريبًا 90% من إجمالي الكتلة الهيكلية, إرضاء FEMA 365 معيار المشاركة. ولذلك تم اعتماد مجموعة من ستة أوضاع لحساب طيف الاستجابة.
12. التعبير النهائي لحالة الحد والعوامل الجزئية
بند 3.0.7 يحدد GB 50135–2006 تعبير الحالة الحدية النهائي الذي سيتم استخدامه في تصميم الهياكل الشاهقة. والصيغة العامة المعتمدة في هذا التحليل هي:
γG·SGE + γEh·SEhk + γEv·SEvk + ψwE·γw·Swk ≤ R / γRE
في هذا التعبير γG هو العامل الجزئي للحمل الدائم; جإيه و γإيف هي العوامل الجزئية للعمل الزلزالي الأفقي والرأسي على التوالي; جث هو العامل الجزئي لحمل الرياح, تؤخذ على أنها 1.4; Sجنرال إلكتريك هو تأثير القيمة التمثيلية لحمل الجاذبية; Sربما هو تأثير القيمة المميزة للعمل الزلزالي الأفقي; Sإيفك هو تأثير القيمة المميزة للعمل الزلزالي العمودي; Sأسبوع هو تأثير القيمة المميزة لحمل الرياح; صنحن هو عامل القيمة المركبة لحمل الرياح في المجموعة الزلزالية الأساسية, والتي يمكن أن تؤخذ على أنها 0.2; R هي المقاومة; و γيكرر هو عامل التكيف الزلزالي للمقاومة, تؤخذ على أنها 1.0.
| عامل | رمز | القيمة المعتمدة | وصف |
|---|---|---|---|
| عامل الحمل الدائم | جG | 1.2 | الجاذبية والوزن الذاتي |
| العامل الزلزالي الأفقي | جإيه | 1.3 | عمل الزلازل الأفقية |
| العامل الزلزالي العمودي | جإيف | 0.5 | عمل الزلازل العمودية |
| عامل حمل الرياح | جث | 1.4 | عمل الرياح المميزة |
| عامل مزيج الرياح | صنحن | 0.2 | التركيبة الزلزالية الأساسية |
| تعديل المقاومة الزلزالية | جيكرر | 1.0 | تطبق على المقاومة الهيكلية |
| معامل التأثير الزلزالي | أالأعلى | 0.9 | شدة 8 rare earthquake, Site Class IV, Group 3 |
13. Equivalent Static Analysis Results
In accordance with Clause 5.1.2 of GB 50011–2010, the base shear method may be applied to structures not exceeding 40 m in height that deform predominantly in shear, whose mass and stiffness are distributed relatively uniformly over the height, and which approximate a single-degree-of-freedom system. The damping ratio for the communication tower was taken as 0.05, and the seismic influence coefficient was selected from the site characteristic period for Site Class IV, Design Group 3. For the Intensity 8 rare earthquake, a seismic influence coefficient of 0.9 was adopted. Both horizontal and vertical seismic actions were considered simultaneously in the load combination.
| قطعة | ماكس. ضغط (ميغاباسكال) | Location of Max. ضغط | ماكس. النزوح (مم) |
|---|---|---|---|
| قطعة 1 | 14 | قطعة 1 side wall | 348 |
| قطعة 2 | 31 | قطعة 2 side wall | 250 |
| قطعة 3 | 48 | قطعة 3 side wall | 149 |
| قطعة 4 | 53 | قطعة 4 side wall | 72 |
| قطعة 5 | 102 | قطعة 5 / reinforcement rib junction | 22 |
يُظهر التحليل الثابت زيادة رتيبة في الضغط من الجزء العلوي (14 ميغاباسكال) إلى الجزء الأساسي (102 ميغاباسكال), بما يتفق مع توزيع لحظة ناتئ. يقل الإزاحة إلى الأسفل من 348 مم في الجزء العلوي من القطعة 1 إلى 22 ملم في المقطع 5, مما يؤكد أن طريقة القص الأساسية تلتقط استجابة التأثير العالمية التي يهيمن عليها الوضع الأول.
14. نتائج تحليل طيف استجابة التراكب
In accordance with Clause 4.4.4 من GB 50135-2006 والبند 5.1.2 of GB 50011–2010, يمكن استخدام طريقة طيف استجابة وضع التراكب لحساب العمل الزلزالي على الهياكل الشاهقة. تنتمي كل من طريقة طيف الاستجابة وطريقة القص الأساسية إلى عائلة طيف الاستجابة للطرق الديناميكية: يستخدمون طيف التصميم القياسي لحساب استجابة التسارع الديناميكي للهيكل الناتج عن تسارع الأرض أثناء الزلزال, والتعبير عن النتيجة كقوى القصور الذاتي الزلزالية المكافئة المطبقة على الهيكل, وبالتالي تحويل مشكلة ديناميكية إلى مشكلة ثابتة. تجمع طريقة طيف الاستجابة بين الاستجابة الزلزالية للهيكل في أوضاع مختلفة, في حين أن طريقة القص الأساسية تعتبر الأساسية فقط (أولاً) الوضع وبالتالي فهو نهج حسابي مبسط.
15. التحليل غير الخطي لتاريخ الزمن – مدخلات الحركة الأرضية
عندما يتم اعتماد طريقة التاريخ الزمني, يجب اختيار ما لا يقل عن مجموعتين من سجلات الحركة القوية الفعلية ومجموعة واحدة من منحنيات تاريخ وقت التسارع المحاكاة بشكل مصطنع وفقًا لفئة موقع البناء ومجموعة الزلازل التصميمية. وفقا لذلك, تم اختيار سجلين للحركة القوية وموجة زلزالية صناعية واحدة لتتناسب مع فئة الموقع, وتم تحجيم ذروة تسارع كل سجل بشكل مصطنع إلى 0.49 ز, تلبية متطلبات تسارع الذروة للكثافة 8 تحليل التاريخ الزمني للزلازل النادرة في الكود. ثم تم استخدام تحليل التاريخ الزمني غير الخطي لحساب العمل الزلزالي على الهيكل, مع تطبيق التاريخ الزمني لتسارع الزلزال عند نقاط التثبيت الثابتة عند قاعدة الهيكل.
| لا. | نوع الموقع | اسم موجة الزلزال | نادر الزلازل PGA (ز) | وقت الذروة (الصورة) |
|---|---|---|---|---|
| 1 | موقع متوسط الصلابة | المركز | 0.4 | 2.12 |
| 2 | موقع التربة الصلبة | كوبي | 0.4 | 8.52 |
| 3 | موقع التربة الناعمة | موجة اصطناعية اصطناعية | 0.4 | 11.80 |
16. الاستجابة الهيكلية في ظل إثارة الموجات الزلزالية
يوضح الجدول أدناه الحد الأقصى للضغط, الموقع الذي يتطور فيه هذا الضغط الأقصى, والحد الأقصى للإزاحة لكل جزء من أجزاء البرج تحت كل حركة من الحركات الأرضية الثلاثة المدخلة. يحدث ذروة الإجهاد في الحالات الثلاث في نفس الموقع - فتحة كابل التغذية في الجزء السفلي من المقطع 5 - الذي يحدد هذه التفاصيل باعتبارها الحلقة الضعيفة الحاكمة للهيكل.
| موجة | قطعة | ماكس. ضغط (ميغاباسكال) | Location of Max. ضغط | ماكس. النزوح (مم) |
|---|---|---|---|---|
| المركز | قطعة 1 | 8 | قطعة 1 side wall | 250 |
| قطعة 2 | 15 | قطعة 2 side wall | 180 | |
| قطعة 3 | 22 | قطعة 3 side wall | 104 | |
| قطعة 4 | 23 | قطعة 4 side wall | 51 | |
| قطعة 5 | 112 | فتح كابل التغذية في القطاع 5 قاع | 16 | |
| كوبي | قطعة 1 | 5 | قطعة 1 side wall | 189 |
| قطعة 2 | 11 | قطعة 2 side wall | 131 | |
| قطعة 3 | 15 | قطعة 3 side wall | 131 | |
| قطعة 4 | 46 | قطعة 4 side wall | 38 | |
| قطعة 5 | 109 | فتح كابل التغذية في القطاع 5 قاع | 12 | |
| اصطناعي اصطناعي | قطعة 1 | 13 | قطعة 1 side wall | 278 |
| قطعة 2 | 32 | قطعة 2 side wall | 196 | |
| قطعة 3 | 58 | قطعة 3 side wall | 157 | |
| قطعة 4 | 79 | قطعة 4 side wall | 98 | |
| قطعة 5 | 124 | فتح كابل التغذية في القطاع 5 قاع | 24 |
17. مقارنة الأساليب المتقاطعة للاستجابات المحسوبة
أنتجت الطرق التحليلية الثلاثة نتائج مختلفة بشكل منهجي. تحدد المقارنة أدناه القيم الحاكمة جنبًا إلى جنب بحيث تكون المحافظة النسبية لكل طريقة شفافة. تُرجع طريقة طيف الاستجابة باستمرار أعلى مستويات الضغط والإزاحة, تليها طريقة القص ذات القاعدة الثابتة, بينما يُرجع تحليل التاريخ الزمني غير الخطي أدنى القيم لأنه يلتقط تبديد الطاقة المرتبط باللاخطية الهندسية.
| كمية الاستجابة | ثابت (القص الأساسي) | طيف الاستجابة | تاريخ الوقت غير الخطي (ماكس) | طريقة الحكم |
|---|---|---|---|---|
| ذروة التوتر (ميغاباسكال) | 102 | 142 | 124 | طيف الاستجابة |
| ذروة النزوح (مم) | 348 | 602 | 278 | طيف الاستجابة |
| قطعة 1 الأعلى. ضغط (ميغاباسكال) | 14 | 44 | 13 | طيف الاستجابة |
| قطعة 5 الأعلى. ضغط (ميغاباسكال) | 102 | 142 | 124 | طيف الاستجابة |
| استخدام الإجهاد مقابل. 310 ميغاباسكال | 32.9% | 45.8% | 40.0% | الكل أدناه 100% |
| مرن / السلوك غير المرن | خطي | خطي | مواد + هندسية غير خطية | تعتمد الطريقة |
| تم النظر في عدد الأوضاع | 1 (أساسي) | 6 (≈90% كتلة) | الجميع (التكامل المباشر) | FEMA 365 معيار |
| تم التقاط تأثير P-Δ | لا | لا | نعم | التاريخ الزمني فقط |
18. P-Δ تقييم تأثير الدرجة الثانية
لأن الوزن الذاتي للبرج وكتل المنصة المركزة في الأعلى تعمل من خلال هيكل مُزاح جانبيًا, يتم إنشاء لحظة P-Δ من الدرجة الثانية بالإضافة إلى اللحظة الزلزالية من الدرجة الأولى. ويفسر حل التاريخ الزمني غير الخطي هذا التأثير بشكل صريح, في حين أن مسار طيف الاستجابة الخطي لا يستطيع ذلك. المقارنة أدناه توثق حجم التأثير على البرج الذي تمت دراسته.
العثور على: وفقا للتاريخ الزمني غير الخطي ينتج عن الحركات الأرضية الثلاثة, تأثير P-Δ للهيكل الاحتكاري المحدد تحت الشدة 8 عمل الزلزال النادر ليس كبيرا. يستجيب الهيكل بشكل أساسي باعتباره ناتئًا من الدرجة الأولى, والتضخيم المرتبط بالاستقرار لا يتحكم في التصميم.
19. تحديد الارتباط الضعيف وتقييم التفاصيل المحلية
تظهر نتائج كفاف الإجهاد أن الحد الأقصى للضغط في الهيكل يتطور عند فتحة كابل التغذية في الجزء السفلي من جزء البرج 5. يقاطع هذا الفتح مسار التحميل المستمر للقذيفة, إنتاج تركيز إجهاد محلي غير موجود في أي مكان آخر في العمود. لذلك تم تحديد هذا الموقع على أنه الحلقة الأضعف في الهيكل ويجب أن يكون محور أي تحسين تفصيلي, برنامج التفتيش أو استراتيجية التعزيز المحلية.
| مرتبة | الموقع الحرج | ذروة الإجهاد (ميغاباسكال) | توصيف المخاطر |
|---|---|---|---|
| 1 | فتح كابل التغذية, شريحة 5 قاع | 124 (التاريخ الزمني) / 142 (نطاق) | انقطاع القشرة, التركيز المحلي |
| 2 | قطعة 5 / reinforcement rib junction | 102 - 142 | انتقال الصلابة, اصبع القدم اللحام |
| 3 | قطعة 4 side wall | 46 - 103 | الانحناء العالمي, معتدل |
| 4 | قطعة 3 side wall | 15 - 83 | الانحناء العالمي, قليل |
| 5 | قطعة 2 side wall | 11 - 62 | الانحناء العالمي, منخفض جدًا |
| 6 | قطعة 1 side wall | 5 - 44 | الانحناء العالمي, لا يكاد يذكر |
20. مصفوفة التحقق من الامتثال للقانون
الحد الأقصى للضغط المحسوب للهيكل أحادي القطب المحدد هو 142 ميغاباسكال, أقل بكثير من قوة تصميم المادة المحددة في كود تصميم الهيكل الفولاذي. الحد الأقصى للإزاحة المحسوبة هو 602 مم. وتتم مقارنة الكميتين بمعايير القبول ذات الصلة في المصفوفة أدناه.
| عنصر التحقق | محسوبة | حد / معيار | الحالة |
|---|---|---|---|
| ذروة الإجهاد مقابل. قوة التصميم | 142 ميغاباسكال | 310 ميغاباسكال (Q345B, ر ≥ 16 مم) | يمر |
| ذروة النزوح مقابل. ح/75 | 602 مم | 533 مم (ح/75) - نطاق; التاريخ الزمني 278 مم | تحقق من كل رمز |
| الفترة الأساسية مقابل. فترة الموقع | 1.59 الصورة | أعلى من الحد الأقصى للفترة المميزة للموقع | يمر |
| كتلة المشاركة المشروطة | ≈88.5% في 6 وسائط | 90% (FEMA 365) | يمر (قريب 90%) |
| مرحلة التشوه | مرن | لا العائد تحت زلزال نادر | يمر |
| عدد سجلات الحركة الأرضية | 2 فِعلي + 1 صناعي | ≥ 2 فِعلي + 1 صناعي | يمر |
21. ملخص مغلف الاستجابة عبر كافة الأساليب
تم تلخيص مجموعة النتائج التي تم جمعها من الطرق التحليلية الثلاثة وجميع الحركات الأرضية الثلاثة أدناه. يحدد هذا المغلف الاستجابة الأساسية للتصميم للبرج ويعمل بمثابة مجموعة البيانات المرجعية لقرارات التصميم اللاحقة.
22. الاستنتاجات
هناك أربعة استنتاجات تتبع من التحليل النموذجي ومن التقييم الزلزالي المقارن الذي تم إجراؤه باستخدام طرق الحساب الثلاثة.
23. التوصيات الهندسية المشتقة من التحليل
تترجم التوصيات التالية النتائج الرقمية إلى تصميم عملي وإجراءات التحقق لمشاريع احتكار الاتصالات ذات التكوين المماثل وتصنيف المواقع.
| أولوية | توصية | التبرير الفني |
|---|---|---|
| عالي | اعتماد طريقة طيف الاستجابة كفحص للتصميم الحاكم | إرجاع أعلى (الأكثر تحفظا) مغلف الإجهاد والنزوح |
| عالي | قم بتعزيز فتحة كابل التغذية محليًا في المقطع 5 قاع | تم تحديدها على أنها الحلقة الأضعف الفردية عبر جميع الطرق وجميع الموجات |
| واسطة | تحقق من مسامير التثبيت والأساس بشكل منفصل | مستبعد من نموذج البنية الفوقية هذا; يفترض قاعدة صلبة |
| واسطة | تأكد من معامل احتكاك المقبس للمفصل الفعلي | م = 0.3 يفترض; يحكم زلة المقبس تفاعل القطاع |
| قليل | قم بتوسيع عدد الأوضاع إلى ما هو أبعد من ستة إذا كان هناك حاجة إلى هامش إضافي | الكتلة المتراكمة في ستة أوضاع هي 88.5%, بشكل هامشي تحت 90% |
| قليل | أعد تقييم ما إذا كانت فئة الموقع تتغير إلى تربة أكثر ليونة | البرج طويل الأمد حساس للتحول الزمني المميز للموقع |
24. لقطة المواصفات — ملخص البيانات المنظمة
| نوع الهيكل | احتكار فولاذي ناتئ مدبب ذو جدران رقيقة (هيكل شاهق) |
| ارتفاع / كتلة | 40 م / ≈10.1 طن |
| مواد | Q345B, و = 310 ميغاباسكال, Fالخامس = 180 ميغاباسكال, تحمل النهاية 400 ميغاباسكال |
| المقطع العرضي | 12-مضلع من جانب, حائط 8 / 10 / 12 ملم حسب القطاع |
| عدد المقاطع / الطول | 5 المقاطع × 8 م |
| شبكة FE | 52,834 العقد, 50,147 عناصر, الحد الأدنى للحجم 60 مم |
| الترددات المشروطة (X) | 0.63 / 2.96 / 7.69 / 14.74 هرتز |
| الترددات المشروطة (و) | 0.63 / 2.97 / 7.76 / 14.90 هرتز |
| المدخلات الزلزالية | شدة 8 rare earthquake, أالأعلى = 0.9, Site Class IV, Group 3 |
| الحركات الأرضية | المركز (0.4 ز), كوبي (0.4 ز), صناعي (0.4 ز) |
| السيطرة على التوتر / النزوح | 142 ميغاباسكال / 602 مم (طيف الاستجابة) |
| رابط ضعيف | فتحة كابل التغذية في الجزء السفلي من القطعة 5 |
